带周向均布通孔的环形法兰连接结构

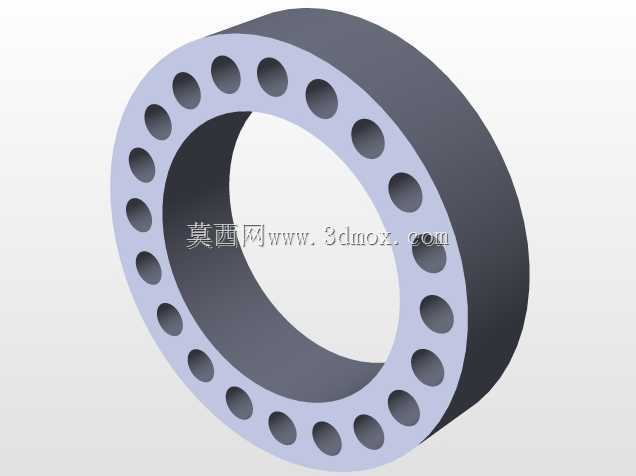

　　这类带周向均布通孔的环形法兰结构，常作为传感检测单元与被测旋转部件之间的连接载体，在扭矩传感、转速监测类工业场景中应用广泛，尤其适配需要非接触式信号采集的布里渊散射类传感装置安装需求。从结构设计逻辑来看，环形中空的主体结构是为了预留轴类部件的穿装空间，可直接套装在被测转轴外侧，无需对原有传动轴系做大规模拆解改造，适配现场改造类项目的安装需求。周向均匀排布的通孔并非单一功能设计，一方面可作为螺栓穿装孔，通过紧固件将法兰本体与被测旋转部件的端面刚性连接，保证法兰与转轴同步转动，避免相对滑移带来的检测误差；另一方面，均匀分布的开孔可有效降低法兰整体转动惯量，在高速旋转工况下减少额外的动平衡负载，降低轴系的附加振动。

　　设计过程中需要重点控制几个核心尺寸边界：首先是内孔直径，需要与被测轴的外径保持合理的间隙配合，单边间隙控制在0.1-0.2mm区间，既方便现场套装作业，又不会因间隙过大导致安装后出现偏心；其次是端面的平面度公差，需要控制在0.05mm以内，保证与被测部件端面贴合紧密，避免连接后出现端面跳动影响检测精度；周向通孔的位置度公差需要严格管控，相邻孔的角度偏差不超过0.1度，保证螺栓安装时无强制对位应力，同时均匀分布的开孔也能让法兰在旋转过程中保持质量均衡，减少动平衡校正的工作量。法兰的轴向厚度需要根据传递的扭矩阈值核算，在保证连接刚性的前提下尽量做薄，减少轴向安装空间占用，适配紧凑安装空间的设备改造需求。这类结构在实际使用中，

　　通常会在法兰外侧对应位置安装信号采集探头，法兰随轴转动过程中，周向的通孔会周期性经过探头检测区域，通过信号的周期性变化即可换算出转轴的转速、扭矩等参数，相比传统的键连接式检测配件，这种法兰式结构的安装同轴度更容易保证，检测信号的稳定性更高，尤其适合高精度的工业传感检测场景，在风电主轴监测、工业机器人关节轴检测、精密机床主轴状态监测等场景都有成熟应用。设计建模时需要注意通孔的倒角处理，两端孔口做0.5mm的45度倒角，既可以去除加工毛刺，也能在螺栓穿装时起到导向作用，避免螺栓螺纹被孔口刮伤。法兰的外圆直径需要根据安装空间做适配，在满足螺栓排布间距的前提下尽量缩小外径，减少转动过程中的风阻和转动惯量，对于高速旋转工况，还需要在建模完成后做质量属性分析，确认质心与法兰中心的偏移量在允许范围内，减少后续动平衡调试的工作量。
