Arduino蜂鸣器音乐盒电路结构设计

　　这套基于Arduino控制板与蜂鸣器搭建的音乐盒结构，主要面向创客教学、电子实训、小型趣味互动装置开发场景使用，可作为嵌入式入门实践的典型载体，也能直接改造为桌面互动摆件、小型提示发声装置使用。从实际功能来看，核心发声单元采用无源蜂鸣器，通过控制板输出不同频率的PWM信号驱动蜂鸣器振动，可实现预设旋律的循环播放，搭配面包板上预留的扩展接口，还可外接光敏、按键等元件拓展触发播放、光线感应启停等交互功能。设计过程中优先考虑了新手搭建的容错性，所有接线均采用直插面包板连接方式，无需焊接即可完成整套装置的组装，控制板选用MEGA系列的核心考量是其充足的IO引脚预留，除了驱动蜂鸣器之外，还可同时外接3路以上的指示元件或传感单元，

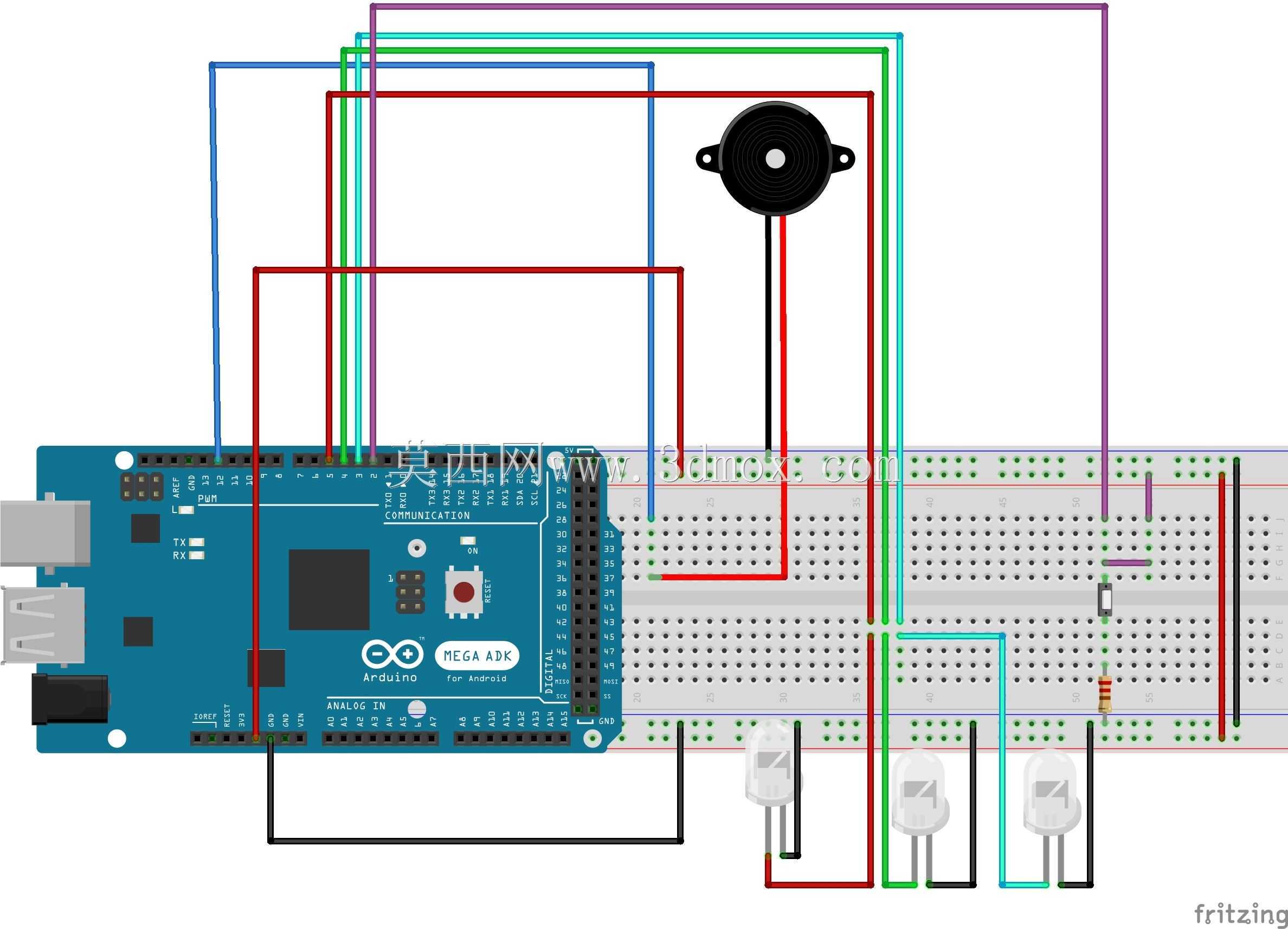

　　满足后续功能拓展的接线需求。从安装边界来看，整套装置的核心排布围绕标准830孔面包板展开，控制板紧贴面包板左侧放置，蜂鸣器固定在面包板上部居中位置，外接的直插元件统一排布在面包板下半区域，所有接线的走线路径均避开元件插拔区域，既保证接线规整便于排查故障，也预留了足够的操作空间用于更换元件、调整接线。蜂鸣器的安装位置特意抬高了2mm的间隙，避免蜂鸣器发声时的振动直接传导到面包板产生共振杂音，接线采用不同颜色的杜邦线区分电源、信号、接地回路，红色线统一接电源正极、黑色线接接地端、其余彩色线对应信号传输通道，搭建过程中可快速核对接线对应关系，降低接错引脚烧毁元件的风险。尺寸方面，

　　整套装置组装完成后的整体占用空间为180mm×100mm×35mm，可直接放置在标准实验台架上，也可装入定制的3D打印外壳中作为成品摆件使用，蜂鸣器的驱动引脚直接连接控制板的PWM输出端口，无需额外搭建放大电路即可驱动发声，对于入门学习者而言，可快速理解单片机IO输出、蜂鸣器发声原理、基础电路回路搭建的相关知识，也可在此基础上修改控制程序调整播放旋律、拓展灯光联动效果，适配不同的使用需求。
