直插式双列直插封装集成电路芯片结构

　　日常做工控板卡、传感器信号调理电路的三维布局时，最容易忽略的就是直插芯片的引脚成型与安装间隙，这次做的这个双列直插封装元件结构，就是专门给PCB布局、治具设计做参考用的。先从实际应用场景说，这类封装的芯片大量用在工业传感器的前置信号处理板、老式工控IO模块、教学实验电路板上，相比贴片封装，它的引脚机械强度更高，耐振动性能更好，在车间现场的工控设备、户外传感节点里，不用太担心虚焊、引脚脱开的问题，手工焊接维修也更方便，不需要专用的回流焊设备，现场运维更换元件的门槛很低。

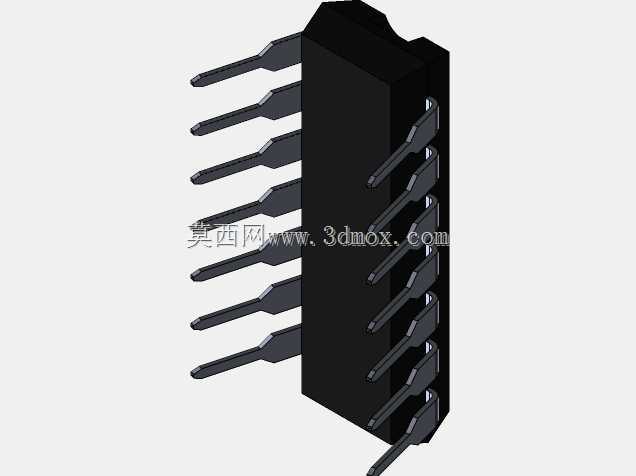

　　设计的时候首先卡的是安装边界，双列引脚的间距严格按照常规14引脚DIP封装的跨距做的，引脚伸出本体的长度留足了PCB插装后的焊锡流动空间，每个引脚的折弯弧度都做了还原，不是生硬的直角，实际生产里直插元件的引脚都会有一个成型的圆弧，避免折弯处应力集中断裂，要是建模的时候做成直角，后续做装配干涉检查的时候就会算错引脚和周边焊盘、元件的间隙，比如旁边放电解电容或者接线端子的时候，很容易出现实际装配碰件的问题。

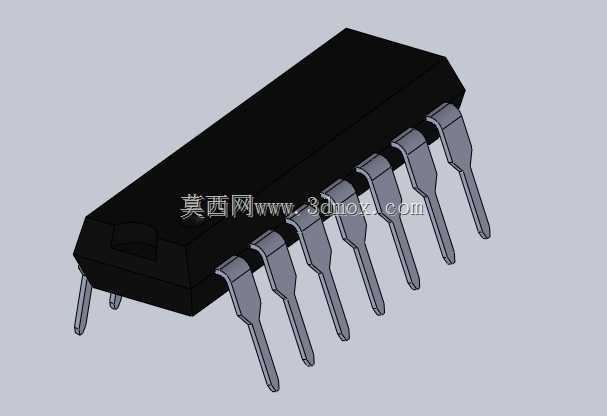

　　外形上本体的黑色塑封部分做了一端的定位缺口，这个细节是给装配时辨引脚方向用的，PCB丝印上的缺口标记要和这个对齐，不然芯片插反通电直接烧毁，很多新手建模的时候容易漏掉这个定位特征，导致导出的工程图没有方向标识，生产装配的时候出批量问题。引脚的截面是扁方形的，不是圆柱，这个细节也很重要，扁引脚在插装的时候和PCB金属化孔的接触面积更大，焊接可靠性更高，做引脚受力分析的时候，截面形状不对的话，仿真出来的引脚抗弯折强度数据完全不准。

　　实际做板卡布局的时候，这个模型可以直接导入装配环境，检查芯片本体和周边散热器、接插件的高度间隙，比如有些传感器的调理板要放在狭小的外壳里，芯片上方的空间如果留得不够，外壳盖上就会压到塑封本体，长期受力会导致内部晶圆绑定线断裂。另外引脚的伸出长度也卡了波峰焊的工艺要求，太长的话过波峰焊的时候引脚会连锡，太短的话焊锡爬不上来形成虚焊，建模的时候把引脚长度控制在标准工艺要求的范围内，后续导出的PCB封装就能直接用，不用再反复调整封装尺寸。

　　还有个容易忽略的点，就是塑封本体和PCB表面的间隙，直插芯片焊接后本体不能完全贴死PCB，要留一点缝隙方便清洗助焊剂残留，也避免PCB受热变形的时候应力直接传到芯片塑封上，建模的时候特意把引脚的折弯高度做了调整，让本体安装后和板面保持0.3-0.5mm的间隙，符合实际生产的装配要求。做这类电子元件的三维模型，核心不是做个外观样子，而是把所有影响装配、生产、维修的特征都还原出来，不管是做结构干涉检查，还是做生产工艺模拟，都能直接用，不会出现模型和实物对不上导致的生产问题。
