在工业控制板卡、手持检测终端、小型仪器仪表以及嵌入式实验装置中,字符型液晶承担着最基础的人机信息交互任务。这款8x2单色液晶模组采用两行、每行八个字符的显示规格,能够满足状态提示、参数读数、菜单编号、故障代码等短文本输出需求,相比段码屏具有更灵活的字符组合能力,相比图形点阵屏又能显著降低主控资源占用和驱动复杂度。

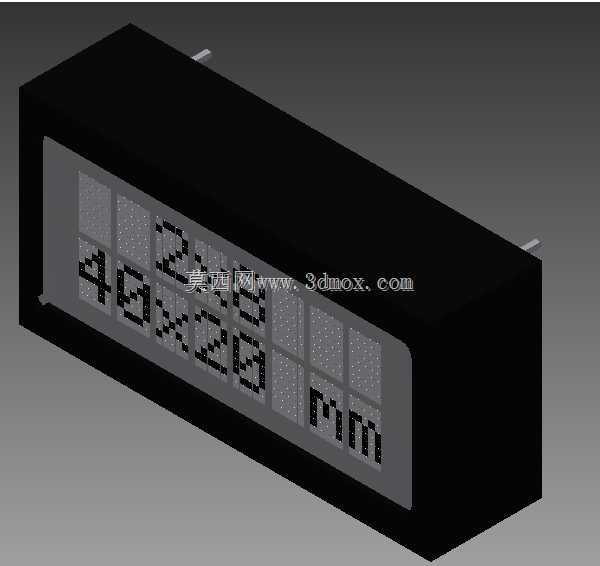

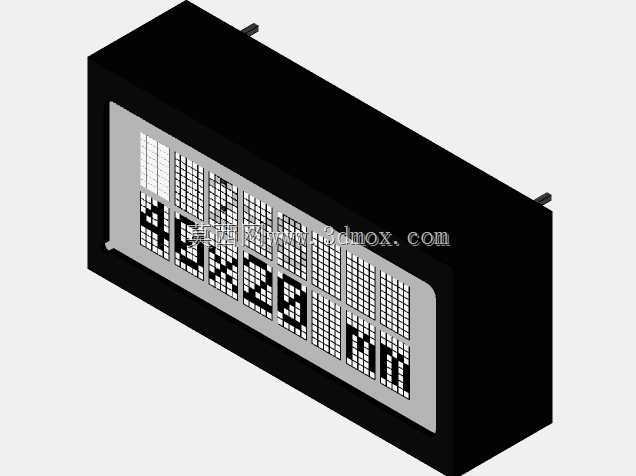

从结构上看,模组主体为黑色矩形封装,正面嵌有单色液晶玻璃,字符区域由点阵格位组成,可显示标准ASCII字符及常用符号。玻璃下方集成偏光片、导电连接与背光空间,外壳四周形成规整边界,便于在面板开孔或PCB堆叠时进行定位。模型对显示面、壳体侧壁、端部引脚及安装轮廓均做了还原,能够直接用于整机布局校核、面板干涉检查和接插件走向确认。
设计这类显示部件时,首先要明确可视区域与外壳外轮廓的关系。显示窗口不能被面板筋位遮挡,壳体外侧还需预留斑马条或FPC弯折空间;若采用插针连接,引脚伸出长度要兼顾焊接操作与背面元件高度。模型中标注的40×20mm级外形尺寸,可作为PCB边框、前壳窗口和固定柱位置的参考依据。实际选型时还要结合视角方向,因为单色LCD存在最佳观察角度,安装方向一旦倒置,对比度会明显下降。
在设备应用中,该类模组常与单片机IO口或并行总线相连,通过控制芯片完成指令写入和数据刷新。结构工程师不需要深入驱动时序,但必须理解其装配逻辑:液晶玻璃属于脆弱部件,壳体限位不能形成硬挤压;前面板窗口应避免尖角应力集中;固定方式优先采用周边卡扣或轻压筋位,而不是直接在玻璃附近锁螺丝。若设备处于振动环境,还需在模组与壳体之间增加缓冲泡棉,防止导电接触条移位。
三维建模时,显示面的点阵纹理不必逐点重建为可动结构,重点在于准确表达字符区位置、黑框宽度、引脚间距和整体厚度。这样在总装阶段,设计人员就能判断屏幕与透明镜片之间的间隙,评估按键区与显示区的相对位置,并检查维修拆装时是否会刮擦排线。对于多板层叠的控制器,该模型还可用于确认屏幕后方是否有过高电容、连接器或散热片,避免装配后顶坏液晶背面。
单色字符液晶的优势并不在于华丽显示,而在于低功耗、高可读性和稳定供货。它适合长期显示固定格式数据,如温度、电压、计数、通道号和运行状态。将其纳入标准件模型库后,结构设计可以在方案早期完成面板人机布局,减少后期因屏幕尺寸偏差导致的开模修改。
