桌面式可调节角度显示终端结构设计

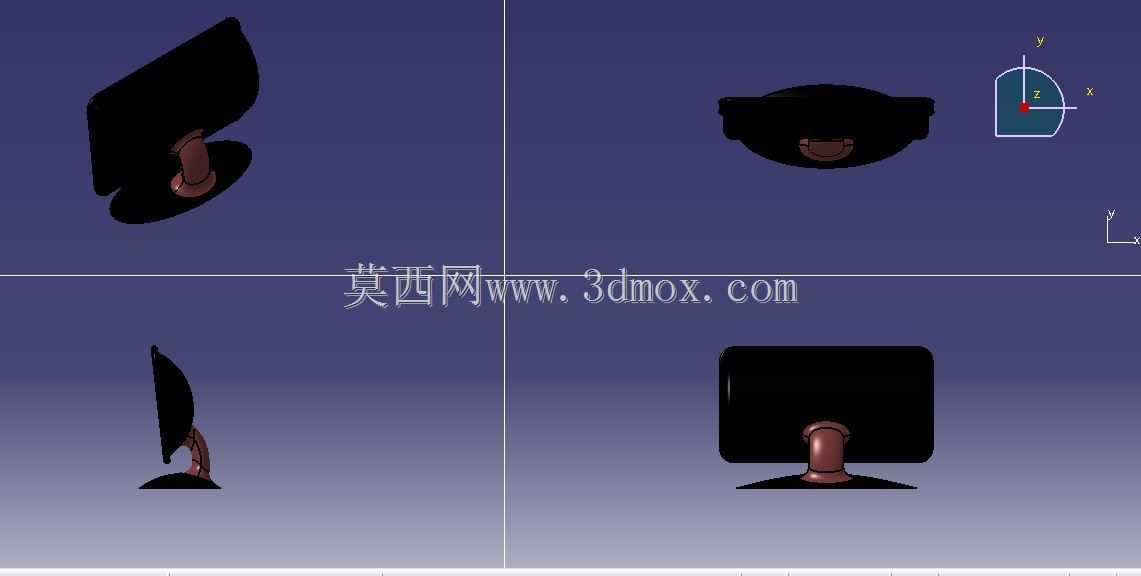

　　这款桌面显示终端的结构设计，核心围绕日常办公、工业控制工位的实际使用需求展开，先从安装边界说起，底座采用圆形配重结构，直径控制在180mm范围内，放置在常规600mm深度的办公桌面上不会超出桌沿，底座底部预留3mm厚度的防滑橡胶垫安装槽，避免设备滑动同时减少桌面剐蹭。支撑臂采用两段式铰接结构，下段与底座连接位置可实现360度水平旋转，上段与屏幕背板的连接位支持-5度到25度的俯仰角度调节，调节阻尼通过铰接位置的碟形弹簧预紧力控制，无需额外锁止结构即可在调节范围内任意角度悬停，适配不同身高使用者的视线角度，减少长期伏案观看的颈部疲劳。屏幕主体采用窄边框结构设计，背板为一体化注塑成型结构，预留标准VESA75*75mm安装孔位，

　　除了搭配原厂支架使用外，也可兼容市面常规壁挂支架、悬臂支架的安装需求，屏幕整体厚度控制在25mm以内，背部走线槽隐藏在支撑臂连接位旁，电源线、视频信号线可顺着支撑臂内部空腔排布到桌面下方，保持桌面整洁。从应用场景来看，这类结构的显示终端既可以用在普通办公工位作为电脑显示输出设备，也可以部署在工业设备控制柜旁作为人机交互界面，支撑结构的阻尼件采用耐磨POM材质，长期调节不会出现松垮卡顿的问题，底座配重块采用铸铁材质外包ABS塑料外壳，整体重心落在底座中心位置，即使将屏幕调节到最大俯仰角度也不会出现倾翻风险。设计过程中优先考虑了装配便利性，屏幕背板与前框采用卡扣加少量螺丝的固定方式，屏幕面板的安装位预留0.2mm的装配公差，

　　避免硬接触导致的面板碎裂，支撑臂内部的走线空间直径预留12mm，可同时容纳两根直径5mm以内的信号线穿过，铰接位置的转轴采用不锈钢材质，表面做抛光处理减少转动磨损，整体结构没有复杂的异形曲面，常规注塑、机加工工艺即可完成所有零部件的生产，不需要特殊开模工艺，量产成本控制难度较低。从实际使用的功能特性来看，这款结构没有集成多余的升降调节功能，将成本集中在俯仰调节与水平旋转的可靠性上，适合固定工位长期使用的场景，屏幕底部的控制按键区域预留10mm的操作空间，按键采用轻触式结构，按压行程1.5mm，操作反馈清晰，不会出现误触问题。安装过程中不需要额外辅助工具，仅需将支撑臂下端对准底座中心的安装孔位卡入，

　　再将屏幕背板对准支撑臂上端的连接卡扣按压到位即可完成整机组装，后期维护拆卸也仅需按下卡扣释放键即可分离屏幕与支架，方便更换故障部件。整体结构的受力经过反复校核，当屏幕前倾到最大角度时，支撑臂铰接位置的最大应力为12MPa，远低于ABS材料的屈服强度，长期使用不会出现结构变形，底座的配重重量为1.2kg，配合底部防滑垫，在水平桌面受到15N的水平推力时不会发生位移，满足日常使用的稳定性要求。
