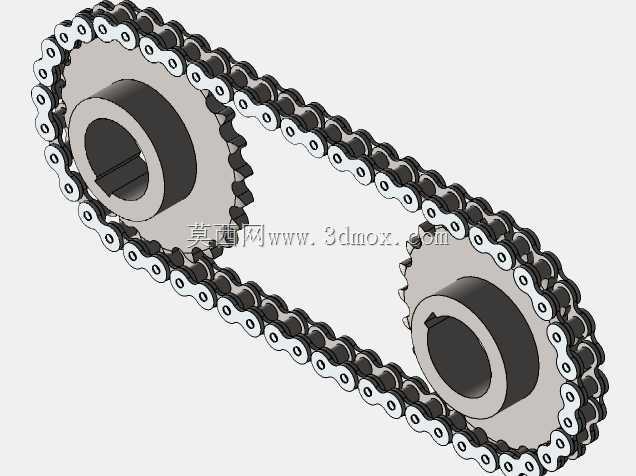

双链轮滚子链传动组件结构设计

　　这套链传动组件在常规输送线、小型动力输出工位里很常见，两个链轮的中心距、键槽方向都按实际安装空间预留了调整余量，不用额外改动机架就能直接适配多数卧式排布的传动工位。建模时先把单节链条的内链板、外链板、滚子、套筒、销轴按实际装配约束拼合，再沿两个链轮的分度圆轨迹阵列排布，全程保留链节与链轮齿槽的啮合间隙，避免模拟运转时出现干涉卡滞。大链轮齿数更多，在传动比分配里承担从动轮功能，小链轮作为主动轮接动力端，这种齿数搭配能降低动载荷冲击，让链条啮入啮出更平顺。两个链轮的轮毂都做了加厚处理，键槽采用标准平键槽形式，和轴类零件装配时能传递足够扭矩，不会出现长期运转后轮毂开裂的问题。链轮齿廓按三圆弧一直线标准生成，齿沟圆弧和滚子外径匹配，

　　啮合时接触应力分布均匀，能减少链条滚子的局部磨损。从安装边界看，两轴平行度误差需要控制在允许范围内，不然链条会出现偏磨、跳齿问题；建模时预留的张紧行程，能抵消链条使用初期的伸长量，日常维护不用频繁拆换链节。链条的链板做了等强度优化，截面过渡处没有尖锐棱角，热处理后能承受反复交变载荷，销轴和外链板采用过盈配合，套筒和内链板同样过盈连接，滚子和套筒之间保留转动间隙，啮入链轮时滚子可自由转动，降低摩擦损耗。这套结构不用复杂的张紧结构就能稳定传递动力，对粉尘、油污等恶劣工况的适应性比带传动更强，低速重载场景下不会出现打滑丢转问题。在轻工输送线、小型农机传动、机床辅助进给机构里都能直接套用，建模时把链轮内孔、键槽尺寸做成参数化变量，后续选型只要修改对应参数就能生成不同规格的链轮，链条节数也可随中心距变化自动调整，能大幅缩短同类型传动结构的设计周期。
