楔形安装式传感器固定基座结构设计

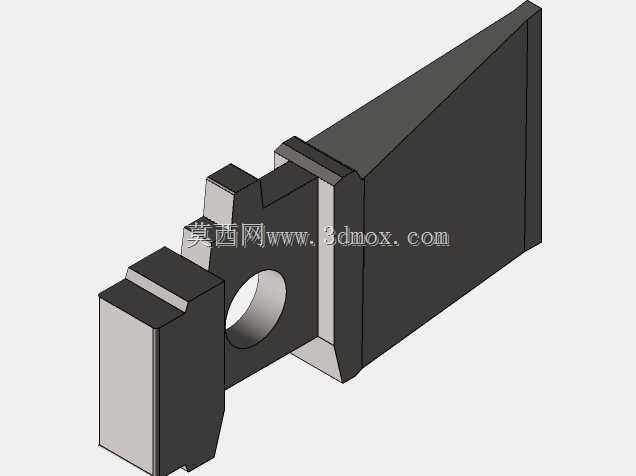

　　这款楔形结构的安装基座，主要服务于工业现场各类接触式、非接触式检测传感器的固定安装需求，在自动化产线的工件到位检测、位置校验、尺寸分选工位中应用十分广泛。从结构设计逻辑来看，整体采用楔块式卡装思路，主体大面为带斜度的楔形块，能够直接嵌入设备机架的对应楔形卡槽内，无需额外加工复杂的安装沉孔，依靠楔面的自锁特性即可实现安装后的抗振防松，适配设备运行过程中持续产生的小幅振动工况，避免传感器因固定松动出现检测位置偏移，导致检测信号误触发的问题。基座前端设置的两级阶梯凸台，是专门为传感器安装时的轴向定位设计的，凸台的台阶面可以抵住传感器的安装基准面，保证传感器检测端面与被测工件的距离处于有效检测量程范围内，安装时无需反复调整伸出长度，

　　大幅缩短现场调试的耗时。中部开设的贯通圆孔，用于穿设传感器的锁紧螺栓或者传感器本体，孔壁的加工公差控制在合理的过渡配合区间，既可以保证传感器装入时的顺畅度，又能避免间隙过大导致的传感器径向晃动。从安装边界来看，楔形主体的斜度与常规工业铝型材配套的楔形卡槽参数匹配，整体厚度控制在紧凑区间，不会占用过多的设备安装空间，能够适配狭小工位内的传感器布置需求。两侧的凸缘结构在安装到位后会卡在卡槽外侧，起到轴向限位的作用，防止基座受外力冲击时滑入卡槽内部。在实际使用场景中，这类基座常配套用于流水线的工件计数、机械手取料前的到位确认、机床加工前的工件装夹到位检测等环节，相比传统的平板式安装支架，这种楔装式结构不需要在机架上钻孔攻丝，

　　能够根据产线调整需求快速变更安装位置，适配多品种小批量生产的柔性产线布置要求。结构设计上所有棱边都做了小倒角处理，既可以避免安装时划伤操作人员，也能去除机加工产生的毛刺，保证装配时各贴合面能够完全贴合，不会因毛刺垫起导致安装精度下降。基座的受力面经过加厚处理，能够承受传感器线缆拉扯、工件意外碰撞带来的外力，不会出现基座断裂变形的问题，长期使用的可靠性更高。
