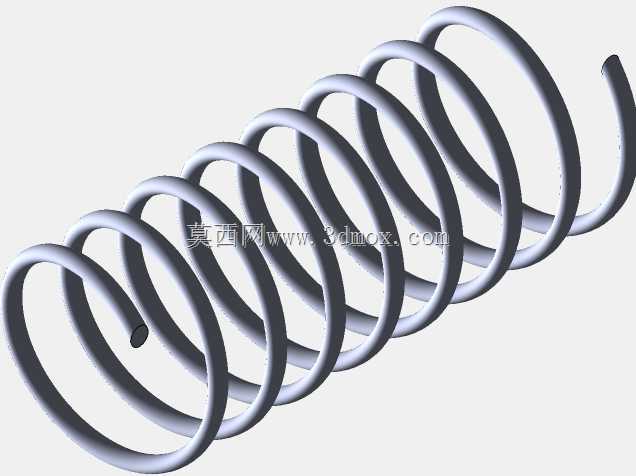

圆柱螺旋压缩弹簧三维结构设计

　　这款圆柱螺旋压缩弹簧是机械传动与缓冲系统中极为常见的弹性储能元件，在各类需要缓冲复位、蓄能施压、振动隔离的工况中都有广泛应用，小到精密仪器的按键复位结构，大到重型设备的减震支撑模组，都能见到这类结构的身影。从结构设计逻辑来看，该弹簧采用等节距圆柱螺旋构型，簧丝截面为标准圆形，这种构型的优势在于受力时各圈簧丝的应力分布相对均匀，轴向承载时的刚度线性度较好，不会出现变节距弹簧在特定压缩量下刚度突变的情况，适合对载荷-位移线性度有要求的常规工况。设计过程中首先需要明确安装边界的约束条件，弹簧的自由长度需要匹配安装腔的轴向预留空间，确保弹簧在预压状态下不会出现失稳歪斜，同时最大压缩量要控制在簧丝材料的许用剪切应力范围内，

　　避免长期工作出现塑性变形导致弹力衰减。簧丝直径的选取直接关联弹簧的承载能力，直径越大则弹簧刚度越高，能承受的轴向载荷越大，但对应的卷制难度也会提升，同时需要匹配弹簧中径的比例，旋绕比控制在合理区间内，避免旋绕比过小导致卷制时簧丝内侧应力集中过大，或是旋绕比过大导致弹簧容易出现轴向失稳。两端的并紧磨平结构是这类压缩弹簧的典型端部处理方式，安装时端部的支撑面可以和安装座的平面充分贴合，避免弹簧受载时出现偏磨，减少非轴向分力对弹簧寿命的影响，磨平段的长度通常控制在四分之三圈到一圈之间，既保证支撑稳定性，也不会过多占用弹簧的有效工作圈数。实际应用场景中，这类弹簧常被用于阀门的启闭复位结构，依靠弹簧的预紧力保证阀瓣在无介质压力时保持密封贴合；

　　也会用于自动化设备的缓冲限位结构，在运动部件到达行程终点时吸收冲击动能，避免刚性碰撞损坏零件；还可用于各类夹具的施压结构，提供持续稳定的压紧力保证工件装夹可靠。建模过程中需要严格控制螺旋线的生成参数，确保节距、中径、有效圈数的参数完全匹配设计计算值，端部并紧段的螺旋线需要做平滑过渡处理，避免出现应力集中的尖角，同时簧丝的扫描特征要保证截面始终垂直于螺旋线路径，还原真实卷制弹簧的形态，方便后续做装配干涉检查与有限元受力仿真。
