内六角圆柱头全牙紧固螺钉

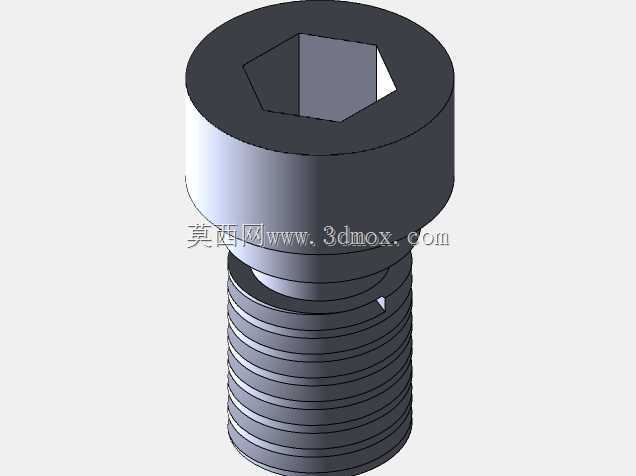

　　该模型为内六角圆柱头螺钉，是机械装配中使用频率极高的一类外螺纹紧固件。其头部采用光滑圆柱外形，顶面加工同轴内六角凹坑，可配合标准内六角扳手施加拧紧扭矩；相比开槽或十字槽螺钉，内六角驱动的接触面积更大，受力更均匀，能够承受更高的预紧力，且在沉孔、狭窄空间等扳手活动范围受限的位置仍可完成装拆。杆部为连续全牙结构，螺纹牙型规整，旋合过程中能与对应内螺纹形成稳定配合，适用于连接件厚度较小、需要螺纹全程啮合，或螺钉末端需伸出螺母并配合防松元件的工况。

　　从实际应用看，这类螺钉广泛出现在液压阀块安装、机床导轨压板固定、自动化设备钣金机架拼接、模具模板锁紧、电机与减速机端面连接等场景。圆柱头的支承面为头部下端环形平面，拧紧时压力集中在被连接件的沉孔端面或加工平面上，定位可靠，头部外露高度低于外六角螺栓，适合设备外观面或有空间限制的部位。建模时先以回转方式生成头部与杆部基体，再在头部顶面切除内六角驱动孔，随后按公称直径、螺距、牙型角生成螺旋牙型并沿杆部扫掠切除，最后对头部与杆部交接处、牙顶牙底进行圆角过渡，避免热处理与装配时出现应力集中。

　　尺寸边界方面，模型包含圆柱头外径、头部高度、内六角对边尺寸与深度、螺杆公称直径、螺距及螺杆长度等关键结构。安装时需在被连接件上加工对应直径的通孔或螺纹底孔，若要求头部不高出表面，还需按头部外径加工沉孔；沉孔深度应保证头部支承面完全贴合，同时内六角孔上方留出扳手插入空间。选型时需结合被连接件总厚计算旋合长度，钢制件一般保证螺纹旋合深度不低于公称直径的一倍左右，铸铁、铝合金等低强度材料则应适当增加旋合长度，以防螺纹滑牙。预紧过程中应通过扭矩扳手按材料等级和摩擦系数控制拧紧力矩，避免因预紧力过大导致螺杆屈服或内六角孔打滑。该三维结构完整表达了驱动、支承、螺纹连接三部分的几何关系，可直接用于装配干涉检查、工装夹具设计以及标准件库调用。
