CA6140机床双耳带座铰接支撑结构

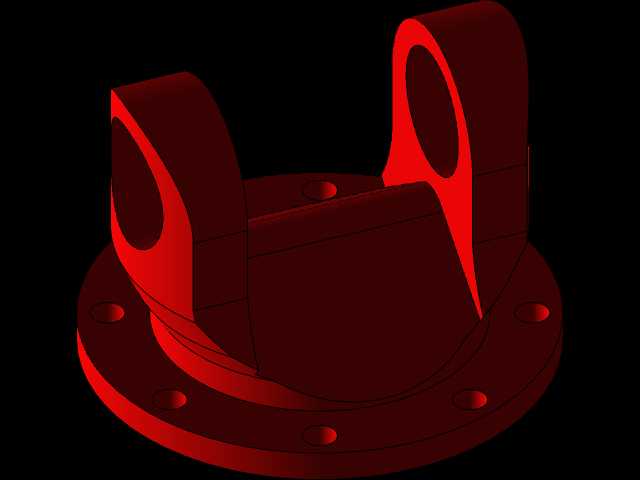

　　该铰接支撑结构是CA6140普通车床进给传动系统中用于连接摆杆与床身安装面的核心承载零件，在机床实际运行过程中，主要承担进给换向机构摆臂的铰接定位功能，为摆杆的往复摆动提供稳定的回转支撑基准，同时将摆杆传递的交变载荷均匀传导至床身安装基面，避免局部应力集中导致的安装面变形或铰接副磨损过快。从结构设计逻辑来看，零件下部采用带均布安装孔的圆形法兰底座，法兰盘上共设置6个沉头安装孔，沿圆周方向等角度分布，安装孔的沉头深度可完全容纳内六角圆柱头螺钉的头部，保证安装后螺钉头部不超出法兰底面，确保法兰与床身安装面能够完全贴合，不会出现局部间隙导致的支撑刚度不足；法兰与上部双耳支撑臂之间设置渐变过渡的加强筋结构，

　　筋板从法兰盘上表面平滑延伸至双耳外侧壁，有效抵消摆杆摆动过程中产生的侧向弯矩，避免双耳根部出现应力集中断裂的风险。上部的两个平行支撑耳片同轴设置铰接通孔，孔的内壁加工精度直接决定铰接副的回转顺畅度与使用寿命，设计时两耳片的内侧面间距与配套摆杆的端部宽度采用间隙配合，配合公差控制在H7/h6区间，既保证摆杆能够在两耳之间灵活摆动，又不会出现过大的轴向窜动影响进给机构的换向精度；耳片外侧与孔口位置设置小尺寸倒角，既能够去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能够在压入铰接销轴时起到导向作用，降低装配难度。从安装边界尺寸来看，法兰盘的外径尺寸匹配CA6140床身对应安装位置的预制凸台直径，

　　安装时法兰底面与床身凸台表面完全贴合，6个安装孔与床身上的预制螺纹孔位置完全对应，无需额外进行扩孔或修配即可完成安装；双耳的中心高度经过精确计算，保证铰接销轴安装后，摆杆的摆动平面与进给丝杠的轴线处于同一平面内，避免摆杆摆动过程中产生附加侧向力，加剧丝杠与螺母副的磨损。在实际机床运行工况下，该支撑件需要长期承受交变冲击载荷，尤其是在车床进行大进给量切削、进给机构频繁换向时，耳片铰接孔位置会受到持续的径向冲击力，因此结构设计时在耳片与法兰的连接位置做了加厚处理，同时通过有限元应力分析优化了加强筋的轮廓形状，确保在最大切削进给载荷下，零件的最大变形量控制在0.02mm以内，完全满足机床的加工精度要求。

　　该零件的结构设计充分考虑了机床加工的工艺性，法兰底面、耳片内侧面、铰接孔内壁等关键加工面均设置了合理的加工余量，零件整体可采用45号钢模锻成型后进行机加工，加工工序依次为车削法兰端面与外圆、铣削双耳轮廓、钻镗铰接孔、钻铣安装沉孔、表面发蓝处理，加工流程简洁，适合批量生产，同时零件的结构对称性较好，加工时可采用专用夹具一次装夹完成多个面的加工，有效提高生产效率、降低加工成本。在装配环节，铰接孔内可压入自润滑铜套，进一步提升铰接副的耐磨性能，延长零件的维护周期，日常设备维护时仅需定期向铜套油孔内注入润滑脂即可保证铰接副的顺畅运行，无需频繁拆解更换零件。
