双层方管焊接支撑置物台架结构设计

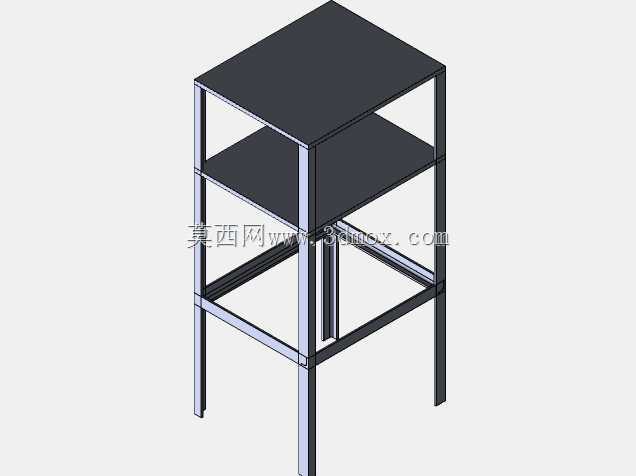

　　该台架采用方形管材作为主承力构件，整体为直立四柱式双层承载结构，上层设置整块封闭承载面板，中层增设一块水平置物板，底部由四根等长方管支腿落地，支腿之间通过横向方管在不同高度形成封闭框形连接，用于约束支腿侧向位移并提升整体抗扭刚度。从结构受力路径看，台面上的竖向载荷先通过上层面板分散至四角立柱，再由中层横撑完成二次力流分配，最终经四根支腿传递至地面；中层板既可放置较轻的工具、工件或检测辅件，也能在立柱中段形成附加约束，降低长支腿的有效计算长度，避免单侧受载时出现明显晃动。设计时优先控制外轮廓边界，保证台面占地尺寸能够适配常规工位、设备旁侧预留空间或检测区通道，支腿外沿与台面边缘基本齐平，不会在安装后突出过多而影响人员通行。

　　落地端未设置复杂调节结构，适合在平整硬化地面直接放置；若现场地面存在高差，也可在支腿底部追加垫片或可调脚座，无需改动主体焊接框架。框架节点全部采用杆件正交对接形式，方管端面与相邻杆件外壁贴合，焊接位置集中在四角与横撑交接处，建模过程中需重点保证各杆件中心线共面、横撑高度一致，避免装配后出现层板倾斜或立柱扭曲。上层面板与框架可采用周边承托方式固定，即面板下方由顶层方框四边提供支撑，无需额外密布加强筋即可满足均匀放置物品的需求；中层板同理搭设在中间横撑围成的框内，板件边缘与方管侧壁留有少量装配间隙，便于实际加工时补偿焊接变形。这类结构常见于车间工位旁的临时置物、实验室仪器承托、自动化线边物料暂存以及检测工装的辅助承载场景。

　　由于构件截面统一、节点形式重复，建模时可先完成单根立柱与横撑的参数化草图，再通过镜像与阵列生成整体框架，随后叠加面板并检查杆件之间是否存在干涉。对于需要频繁移动的使用场景，可在支腿底部预留脚轮安装孔；若用于固定工位，则可在落地端加工地脚连接板，通过膨胀螺栓与地面锚固。整体结构没有复杂曲面或特殊传动部件，设计重点在于杆件规格选择、层间距确定以及焊接后直线度控制，确保在额定承载下台面保持平整、框架无异常变形，并为后续安装脚轮、隔板或外围防护件预留清晰的安装界面。
