四瓣爪式定位夹持接触头结构设计

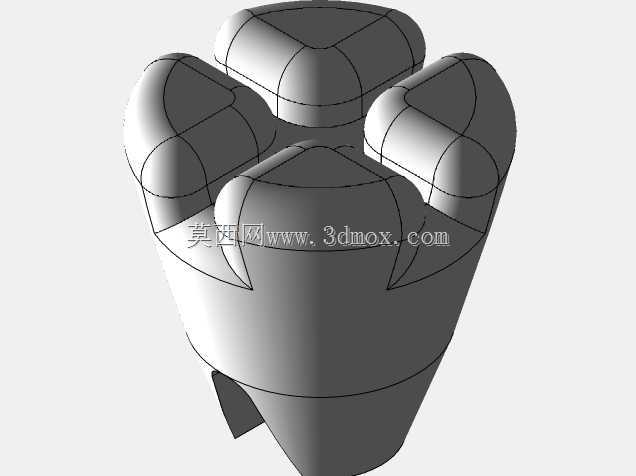

　　这款四瓣式接触触头结构，最初是为自动化产线的到位检测、工件夹持定位场景设计的配套接触部件，在精密装配、尺寸检测工位中，这类触头需要兼顾接触缓冲、自适应对中、重复定位精度多重需求，避免硬接触刮伤工件表面，同时保证接触信号触发的稳定性。从结构设计逻辑来看，顶部四个均匀分布的圆弧凸瓣，每瓣都做了R角过渡处理，没有尖锐棱边，接触工件时能形成四个离散的接触点，即便工件表面存在轻微的平面度误差，也能保证至少三个点稳定接触，不会出现单点接触打滑、接触虚位的问题；瓣与瓣之间预留的变形间隙，让每个凸瓣都具备微小的弹性退让空间，接触瞬间可以吸收0.2-0.5mm的接触冲击，不会因为硬碰撞导致触头变形或者工件表面压痕。整体外形采用上宽下窄的锥度过渡设计，

　　下部的柱段是安装基准段，设计时需要匹配安装孔的H7公差配合，安装时插入对应的安装基座孔位后，侧面的小定位缺口可以和基座上的定位销配合，防止触头工作过程中发生周向转动，保证四个接触瓣的位置始终和工件接触面对应。这类触头的实际应用场景覆盖很广，除了作为传感器的接触触发端，也可以用在工装夹具的柔性定位端，比如薄壁件加工的辅助支撑头，或者气动卡盘的柔性顶针，在接触力不大的定位场景下，这种多瓣弹性结构比刚性平头的接触适应性强很多。建模过程中需要重点关注几个尺寸边界：顶部四个凸瓣的外圆轮廓要和下部安装柱保持同轴度，公差控制在0.02mm以内，不然接触时会出现偏载，长期使用会导致单侧瓣片过度磨损；瓣片之间的间隙宽度要根据接触材料的弹性模量调整，

　　如果用POM材质制作，间隙可以留0.8-1mm，如果用不锈钢材质做弹性接触，间隙要缩小到0.3-0.5mm，避免瓣片变形量过大发生塑性形变；下部安装段的长度要根据基座的安装深度确定，保证安装后触头的伸出长度符合接触行程要求，一般伸出长度不超过安装段直径的1.5倍，避免悬臂过长导致接触时发生歪斜。另外，所有过渡位置都做了圆角处理，没有应力集中的直角位置，即便反复承受接触冲击，也不会在根部出现疲劳断裂的问题，瓣片根部的过渡R角特意加大到2mm，就是为了分散接触时的应力，提升结构的使用寿命。在实际选型适配时，要根据接触工件的材质调整触头的制作材料，如果接触的是高光洁度的铝件、塑料件，优先用pom或者尼龙材质制作，避免刮伤表面；如果是在油污、粉尘较多的车间环境使用，用不锈钢材质制作，间隙处不容易积存杂物，能保证瓣片的弹性活动空间不会被堵塞，长期使用也不会出现卡滞问题。
