外螺纹连接式球头定位气动柱塞结构

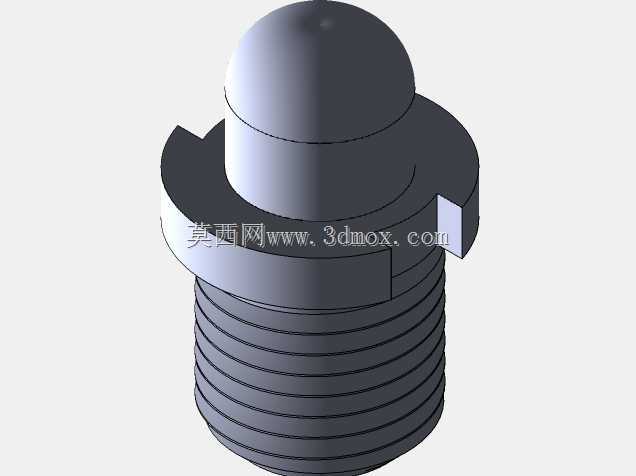

　　这类带外螺纹的球头气动柱塞，常被用在自动化产线的工装夹具定位环节、气动回路的点位触发场景，以及小型气动执行机构的末端限位结构中，区别于普通弹簧柱塞，它依靠气压驱动实现球头的伸缩动作，相比纯弹簧结构的柱塞，顶出行程的可控性更强，输出顶紧力可以通过供气压力做线性调整，适配不同负载的定位需求。从结构设计来看，主体采用外螺纹柱身作为安装主体，柱身加工连续标准三角螺纹，安装时可以直接拧入工装基板的预制螺纹孔中，不需要额外加装固定法兰或者锁紧压块，螺纹段的长度覆盖常规10-20mm厚度的安装板使用需求，安装后可以通过螺纹旋入深度微调球头的初始伸出量，适配不同高度差的定位面。球头部分采用整圆半球结构，接触被定位件时为点接触形式，

　　不会因为被定位件的安装角度偏差出现卡滞，球头根部做了圆弧过渡处理，避免伸缩过程中出现应力集中导致的根部断裂，柱塞主体上部的两个对称切边平面，是专门为扳手拧紧设计的受力位，安装时可以用开口扳手直接卡入切边施加扭矩，不会损伤柱身的螺纹精度。主体中部的凸缘结构是安装限位面，当柱塞拧入安装孔到位后，凸缘下端面会紧贴安装基板表面，既可以控制螺纹拧入的深度，也能承受柱塞动作时产生的轴向反力，避免长期受反力导致螺纹松动。内部的气道设计沿柱身中心轴线布置，进气口设置在螺纹段的末端，供气时气压直接作用在球头尾部的活塞面上，推动球头向外伸出，断气时依靠内部复位弹簧带动球头回缩，复位弹簧的预紧力经过匹配设计，在0.4MPa常规工厂供气压力下，

　　球头的伸出推力可以达到15-20N，足够满足小型工件的定位、轻载锁紧以及位置检测触发的需求。这类柱塞的安装边界需要注意，安装孔的螺纹精度需要匹配6H级公差，安装面的平面度要求控制在0.05mm以内，避免凸缘贴合不严出现漏气问题，球头伸出的工作行程一般在2-3mm区间，选型时需要确认被定位件的定位孔深度大于球头伸出量，避免球头顶死导致结构损坏。在气动检测工位中，这类柱塞也可以作为接触式传感器的触发探头使用，球头接触到工件后气压变化会被压力开关捕捉，输出工件到位的信号，相比电子式接近开关，它在多切削液、多粉尘的机加工工位中抗干扰能力更强，不会因为金属碎屑附着出现误触发问题，日常维护只需要定期在进气端加注少量气动润滑油，就可以保证内部活塞的滑动顺畅，使用寿命可以达到百万次动作级别。
