带立式安装座的外球面滚珠轴承单元

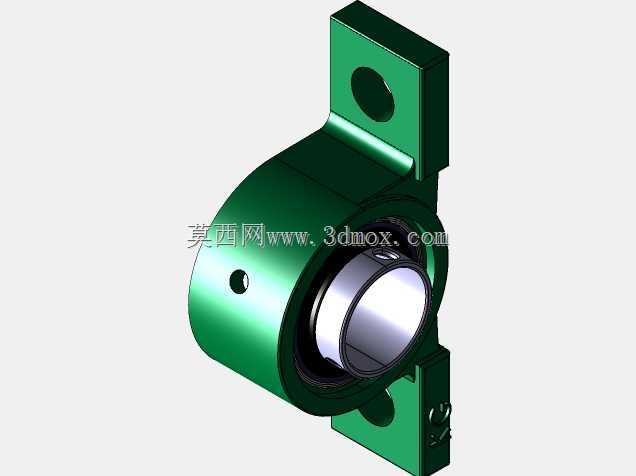

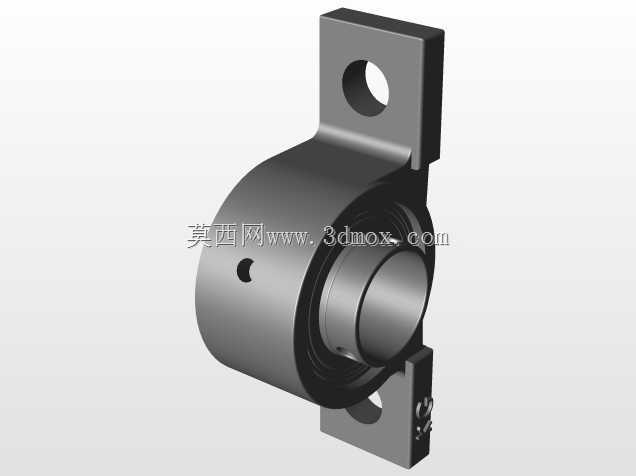

　　在轻工输送线、小型农机传动、食品包装设备的从动辊筒支撑场景里，这类带立式安装座的滚珠轴承单元是应用频次极高的支撑部件，它不需要额外加工复杂的轴承安装孔位，仅需通过座体上下两个安装耳的通孔，用螺栓就能直接固定在设备的型材支架或者焊接机架上，大幅降低现场装配的加工精度要求。从结构功能来看，这个轴承单元的核心是外球面深沟球轴承内嵌在铸造成型的立式轴承座内，轴承内圈通过顶丝或者偏心套与穿过的传动轴锁紧，能够自动补偿传动轴加工或者安装过程中产生的小角度同轴度误差，避免轴系运行时出现别劲、卡滞的问题，相比传统需要嵌入箱体孔的标准深沟球轴承，它的安装调试门槛低很多，不需要额外配置轴承端盖、密封挡圈等附属零件，自身带的双层密封结构就能阻挡车间内的粉尘、切削液或者农作物碎屑进入轴承滚道内部，延长维护周期。

　　设计这类轴承单元的时候，首先要确定适配的轴径尺寸，对应P214型号的轴承单元适配的轴径为70mm，座体的两个安装耳中心距是固定的行业标准尺寸，安装耳上的通孔直径适配M16的固定螺栓，整个座体的总高度、轴承中心到安装底面的高度都有统一的行业规范，保证不同厂家生产的同型号产品可以直接互换，不需要修改机架的安装孔位。建模的时候要注意区分轴承座和轴承本体的配合关系，轴承外圈和座体的安装孔是过渡配合，建模时要预留合理的配合公差，不能做成零间隙的过盈配合导致实际装配时无法压入，同时要还原轴承内部的滚动体、保持架、内外密封圈的结构细节，方便后续做装配干涉检查或者运动仿真的时候，能直观看到轴承的转动状态。

　　在实际设备选型时，这类轴承单元主要承受径向载荷，也能承受一定程度的轴向窜动载荷，适合转速不超过1500转每分钟的中低速传动场景，如果是高速运转的主轴场景就不适用，因为立式座的刚性不如一体式箱体轴承孔，高速下容易产生振动。安装的时候要注意，两个配套的轴承单元要调整同轴度，虽然轴承本身有一定的调心能力，但如果同轴度偏差超过2度，还是会导致轴承温升过快、密封件过早磨损。座体的材质一般采用铸铁铸造，表面做喷塑或者烤漆处理，也就是模型呈现的绿色外观，具备基础的防锈能力，在潮湿或者腐蚀环境下使用的话，还可以更换不锈钢材质的轴承和座体。

　　从建模细节来看，座体上的注油孔是不能忽略的结构，这个通孔连通轴承内部的滚道空间，设备运行一段时间后，可以通过注油嘴加注润滑脂，不需要拆解轴承就能完成维护保养，轴承外圈的球面结构和座体内孔的凹球面配合，是实现调心功能的核心结构，建模时要保证两个球面的半径完全一致，否则调心动作会出现卡滞。安装耳的倒角、座体的铸造圆角都要按照实际工艺要求还原，避免出现尖锐的直角结构，既不符合铸造工艺的脱模要求，也容易在装配时划伤操作人员。轴承内圈伸出座体的长度要符合标准尺寸，保证顶丝锁紧的位置有足够的轴面接触面积，不会出现轴转动时内圈打滑跑圈的问题。

　　这类轴承单元在日常维护中，只需要定期补充润滑脂、检查固定螺栓的预紧力即可，相比分体式的轴承加轴承座结构，它的备件储备也更方便，不需要单独储备轴承、座体、密封件等多个零件，直接更换整个单元就能快速完成故障修复，减少设备停机时间，在离散制造的车间生产线、小型输送设备上的应用占比非常高，是机械传动系统里最基础的支撑类零部件之一。
