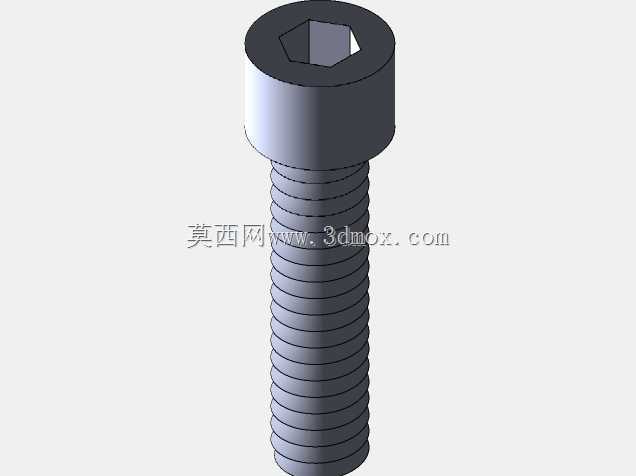

内六角圆柱头卡贝扎紧固件结构设计

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这款内六角圆柱头卡贝扎结构，主要面向需要沉头安装、狭小空间拧动操作的装配工况。日常设备维护、非标工装搭建、自动化模组装配过程中，经常遇到螺栓头部安装空间受限，外六角扳手无法完成拧动操作的场景，内六角驱动形式的设计，刚好匹配这类工况需求，仅需对应规格的内六角扳手即可完成拧紧与拆卸操作，所需的操作空间远小于同规格外六角螺栓。从结构设计逻辑来看，圆柱头的外形设计，能够在安装时与沉孔内壁形成良好的贴合定位，头部顶面的内六角型腔，采用标准对边尺寸设计，可与通用内六角扳手完全贴合，拧动过程中受力均匀，不会出现打滑、棱角崩损的问题，能有效传递拧紧扭矩。杆部的连续外螺纹结构，

　　采用标准牙型角设计，螺纹牙底做了圆弧过渡处理，可有效降低应力集中系数，在承受交变拉压载荷、横向剪切载荷时，能避免螺纹根部出现疲劳裂纹，提升连接结构的长期可靠性。安装边界方面，这款紧固件的头部外径与沉孔孔径采用间隙配合设计，装配时头部可完全沉入安装面以下，不会突出工件表面，既能够避免突出的头部与周边运动部件发生干涉，也能让设备外表面保持平整，减少积尘、磕碰的风险。在实际选型应用中，这类紧固件常被用于钣金机架连接、精密线性模组装配、液压阀块安装、模具模板锁紧等场景，不同长度规格可适配不同厚度的被连接件，装配时可搭配平垫圈、弹簧垫圈使用，进一步提升防松性能，避免设备运行过程中因振动出现螺纹松动的问题。建模过程中，

　　螺纹部分采用真实牙型扫描生成，而非贴图示意，能够直接用于装配干涉检查、拧紧工艺仿真，头部内六角型腔的深度、倒角参数均符合通用装配要求，导入装配体后可直接匹配对应的安装孔位，无需二次调整参数，可有效缩短结构设计阶段的标准件建模周期。
