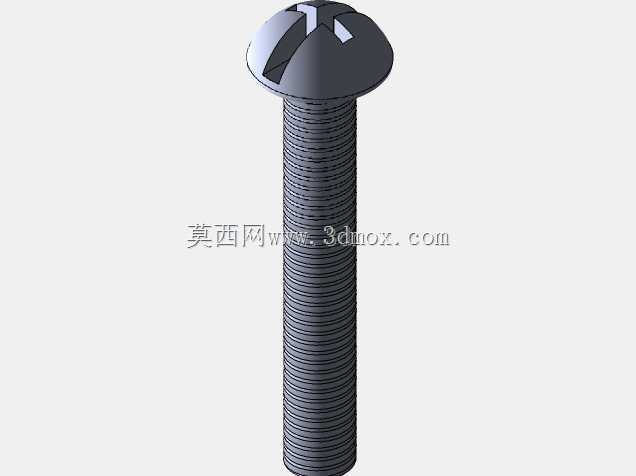

十字槽盘头全螺纹紧固件三维结构

　　这款十字槽盘头全螺纹紧固件，在各类机电设备装配、钣金结构连接、民用五金组装场景中应用极为广泛，从低压配电柜的内部元件固定，到小型自动化设备的护罩安装，再到民用家具的金属构件拼接，都能见到这类紧固件的身影。不同于沉头螺丝需要预先加工沉孔来保证安装面齐平，盘头结构的头部自带更大的承压接触面，不需要对被连接件做沉孔加工，直接在光孔或者通孔上就能完成锁紧，对于厚度较薄、无法加工沉孔的钣金件、塑料件来说，这种结构能有效分散锁紧时的压应力，避免被连接件表面被压溃变形。设计时首先考虑的是通用装配兼容性，十字槽的槽型适配市面上绝大多数常规十字螺丝刀，无论是手动螺丝刀还是电动起子都能顺利咬合，不会出现槽型打滑、拧花头部的问题，槽深的取值经过反复校核，

　　既保证足够的咬合深度传递锁紧扭矩，又不会因为槽深过大削弱头部的结构强度，避免锁紧时头部出现开裂。杆部采用全螺纹设计，整个杆身都加工有连续的标准三角螺纹，这种设计让紧固件的锁紧行程不受光杆段长度限制，不管被连接件的总厚度在适配范围内如何变化，都能顺利完成锁紧，不需要根据不同的连接厚度选配不同长度规格的螺丝，能大幅减少装配现场的零件种类储备。头部的圆弧过渡设计也经过考量，盘头的下表面与杆部衔接处做了小圆弧过渡，避免应力集中导致的头部断裂，同时头部的上表面圆弧处理，能减少安装后尖锐棱角带来的磕碰划伤风险，在人员需要频繁接触的设备外表面使用时安全性更好。安装边界方面，这类紧固件的头部外径大于螺纹大径，

　　设计安装孔时需要注意预留足够的头部容纳空间，锁紧时的扭矩需要匹配螺纹规格，避免扭矩过大导致螺纹滑牙或者头部断裂，被连接件的通孔直径要略大于螺纹大径，保证螺杆能顺利穿过，同时孔径不能过大，否则会降低头部的承压面积，影响锁紧可靠性。螺纹的牙型角采用标准60度三角牙，牙距符合通用紧固件标准，和市面上常规的螺母、内螺纹孔都能完美适配，不需要单独定制配套的内螺纹加工刀具，能有效降低生产加工环节的刀具成本。
