黄铜表基螺钉配套螺母锥孔三维建模作品

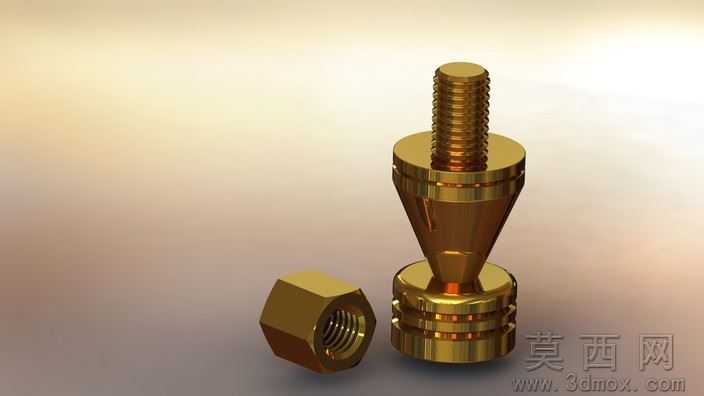

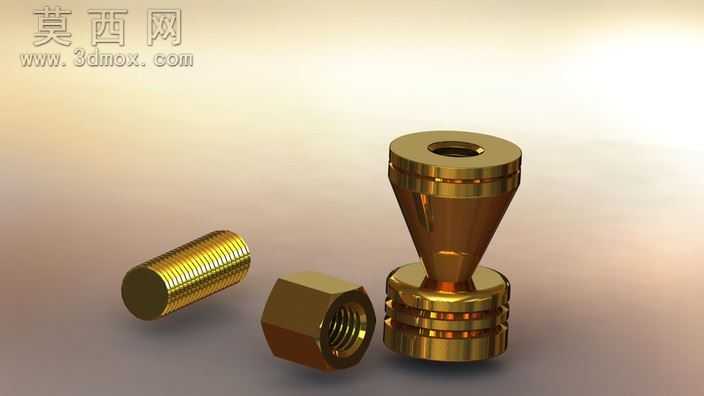

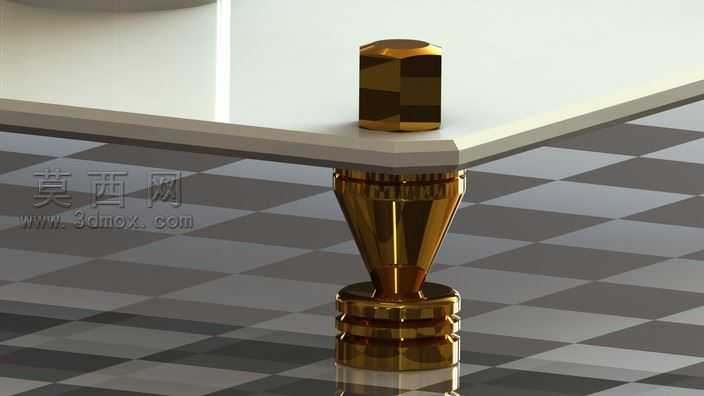

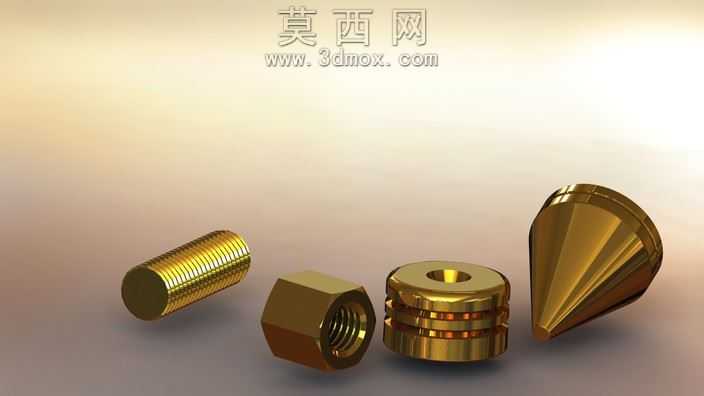

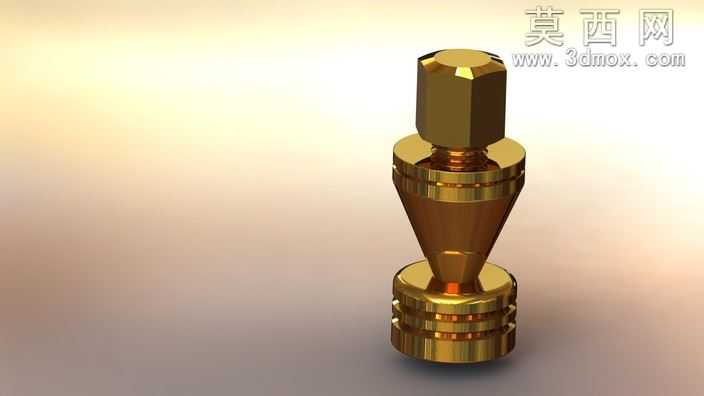

本作品针对家具调节用表基螺钉组件开展全参数化三维建模，建模过程严格遵循机械紧固件的尺寸规范，精准还原M10×36mm螺钉、M13×22mm螺母以及配套锥孔、基座的全部结构细节。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先分别绘制螺钉、螺母、基座的独立零件：对六角头螺钉部分，先绘制六边形草图拉伸生成头部结构，再通过螺旋线扫描生成外螺纹特征，对锥面支撑段采用旋转凸台命令生成锥形过渡结构，保证锥面角度与基座锥孔完全匹配；对配套螺母，先绘制外圆与内孔草图，通过螺旋线扫描生成内螺纹特征，底部的滚花防滑结构采用圆周阵列命令完成细节刻画；对带锥孔的基座部分，采用拉伸与旋转切除结合的方式，精准加工出与螺钉锥面适配的内锥孔，保证装配后锥面完全贴合无间隙。材质与渲染阶段，为所有金属零件赋予黄铜材质，调整材质的反射率、粗糙度参数，还原黄铜金属特有的暖金色光泽与细腻金属质感，场景搭建采用黑白棋盘格地面与纯白背景板，添加三点布光系统，主光从侧上方打亮零件主体突出金属高光，辅光弱化阴影死黑区域，轮廓光勾勒零件边缘提升立体感，最终渲染出的效果清晰展现零件的结构细节与材质质感。设计过程中重点考量表基螺钉的实际使用场景，即用于家具底部的水平调节支撑，因此特意保证螺钉与螺母、锥孔的配合尺寸公差合理，既能够实现顺畅的螺纹旋合调节高度，又能通过锥面配合实现锁紧防松，所有结构特征均符合实际加工的工艺要求，不存在无法加工的异形结构，模型可直接用于装配验证、工程图导出以及3D打印样件制作，完整还原了表基螺钉组件的装配关系与功能特性，能够清晰展示该类调节紧固件的工作原理与结构特点。
