空气线用双联安装式总成筛选器

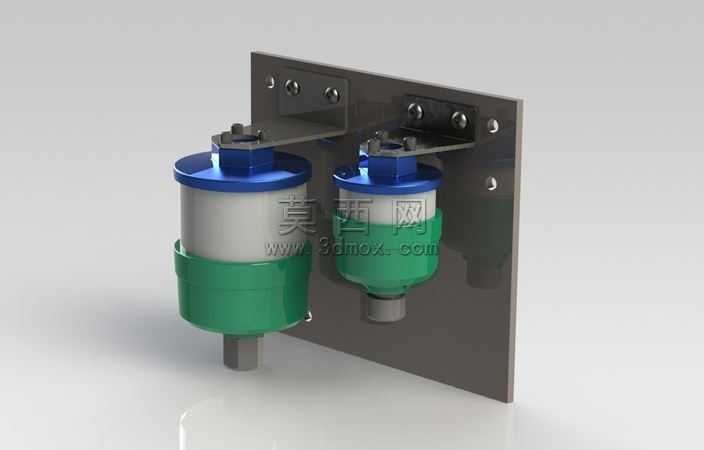

本模型采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循气动过滤元件的实际装配逻辑，先完成安装背板的基准建模，背板采用冷轧钢板冲压成型的结构设计，预留对应安装孔位与两个过滤单元的固定支架安装位，固定支架采用折弯成型结构，通过螺栓与背板实现刚性连接，保证整体结构的安装稳定性。两个过滤单元采用差异化尺寸设计，左侧为大流量过滤单元，右侧为精过滤单元，分别对应不同精度等级的空气过滤需求，滤筒部分采用分层结构设计，上端盖为蓝色工程塑料材质，中部滤腔为半透明可视材质，可直观观察内部滤芯的污染状态，下部集液腔为绿色工程塑料材质，底部设置排污接口，可定期排出过滤过程中分离出的液态水与杂质。建模过程中对所有配合面进行了公差匹配设计，端盖与滤筒的密封位置预留了密封圈安装槽，保证气路工作状态下的密封性能，避免出现漏气问题。渲染阶段采用真实工业材质表现，金属背板赋予磨砂金属材质，表面做细微的颗粒质感处理还原真实冷轧板的喷涂表面效果，塑料部件根据不同功能区分材质表现，半透明滤腔调整了合适的透光率与折射参数，既可以体现内部结构轮廓又不会出现过度通透的失真效果，下部集液腔的绿色塑料做了细微的磨砂质感处理，还原工业塑料件的真实表面触感。场景布光采用三点布光结合环境反射的方式，主光从侧上方打亮模型主体，辅光补充暗部细节避免出现死黑区域，背景采用浅灰色渐变背景突出模型本身，同时添加柔和的地面反射效果增强模型的空间立体感。设计思路上针对空气管线的多级过滤需求，采用双联集成式安装结构，相比独立安装的过滤元件节省安装空间，同时可以实现粗滤+精滤的两级过滤效果，大流量单元先过滤空气中的大颗粒杂质与液态水滴，精滤单元进一步过滤细微杂质，为后端气动元件提供洁净的压缩空气，整体结构紧凑，安装维护便捷，可直接应用于气动系统的气源处理段设计参考。
