海水淡化预处理集成过滤装置三维设计

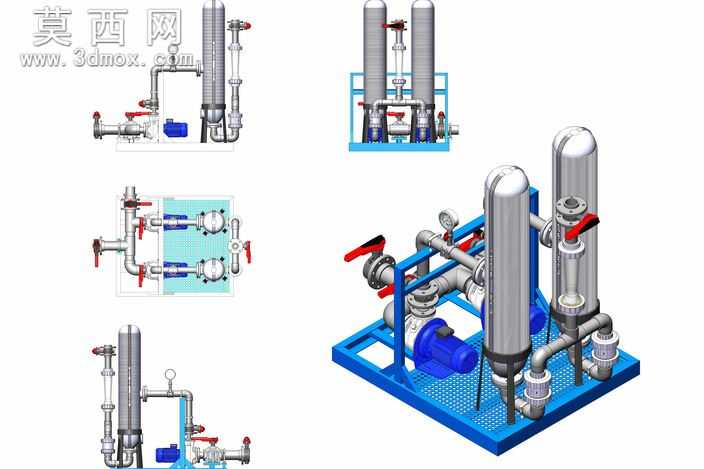

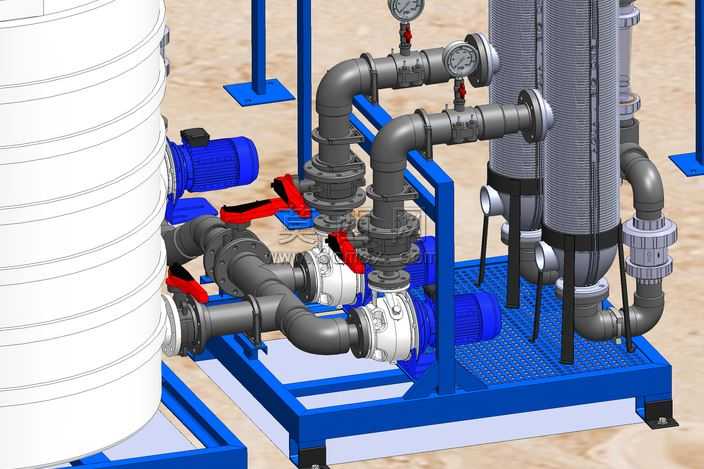

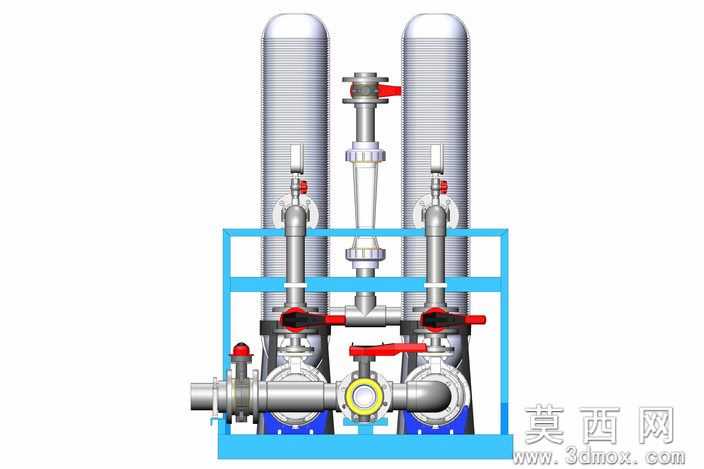

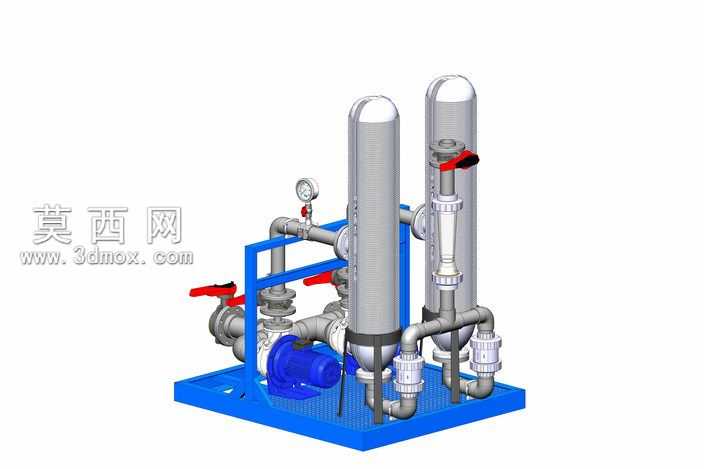

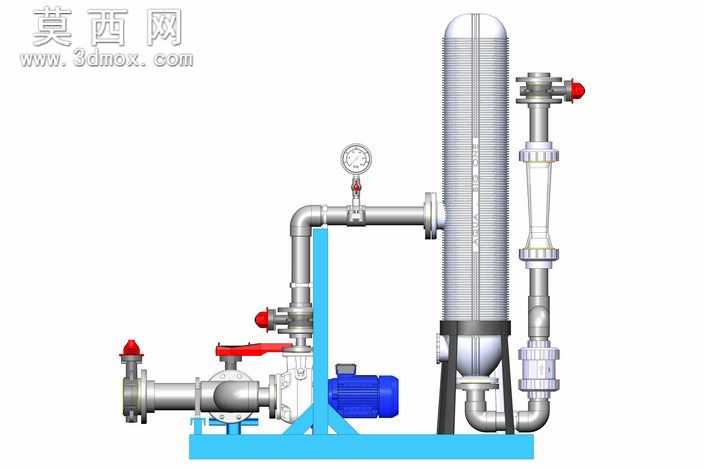

本作品为海水淡化预处理集成撬装过滤装置的三维设计成果，建模阶段采用自底向上的装配设计思路，首先完成单个零部件的参数化建模：针对立式过滤罐体，通过旋转凸台命令生成筒体与封头主体结构，对罐体表面的接管法兰、压力表接口、排污口等特征采用拉伸切除与异形孔向导精准定位，保证接口尺寸符合管路连接的通用标准；对配套的离心泵部件，分别建模泵体、叶轮、泵轴、电机机座、接线盒等零件，还原泵组的传动结构与安装定位特征；对管路系统中的球阀、截止阀、弯头、三通等标准件，调用参数化特征库快速生成，同时根据管路走向调整阀门手柄的操作角度，还原实际工况下的操作空间预留设计。整体装配阶段，先搭建撬装底座的框架结构，采用方钢焊接框架搭配冲孔防滑网板的底座设计，通过配合约束将两台过滤罐体、离心泵组精准定位在底座安装位上，再按照预处理工艺流程完成管路布线：进水端管路设置阀门与压力表，接入过滤罐体的下进液口，罐体出液口通过汇流管路连接至离心泵入口，泵出口设置回流支路与输出支路，所有管路的连接位置添加法兰、密封垫片的细节特征，还原真实的管路连接结构。材质与渲染阶段，为过滤罐体、管路、阀门等过流部件赋予304不锈钢材质，调整金属粗糙度参数体现工业设备的哑光金属质感，撬装底座赋予蓝色环氧防锈漆材质，离心泵的电机部分赋予铸铁与蓝色烤漆的组合材质，压力表表盘赋予玻璃与印刷刻度的复合材质，通过场景布光突出设备的结构层次，多角度渲染展示设备的整体布局、管路走向与操作空间。设计过程中充分考虑撬装设备的集成性特点，将所有功能部件集成在统一底座上，优化管路排布减少冗余弯头，预留阀门操作与设备维护的空间，保证预处理单元可直接整体吊装对接海水淡化主系统，还原海水淡化预处理环节的过滤、增压功能结构，清晰展示流体处理设备的集成设计逻辑。
