环形轨道式工件护送输送机构设计

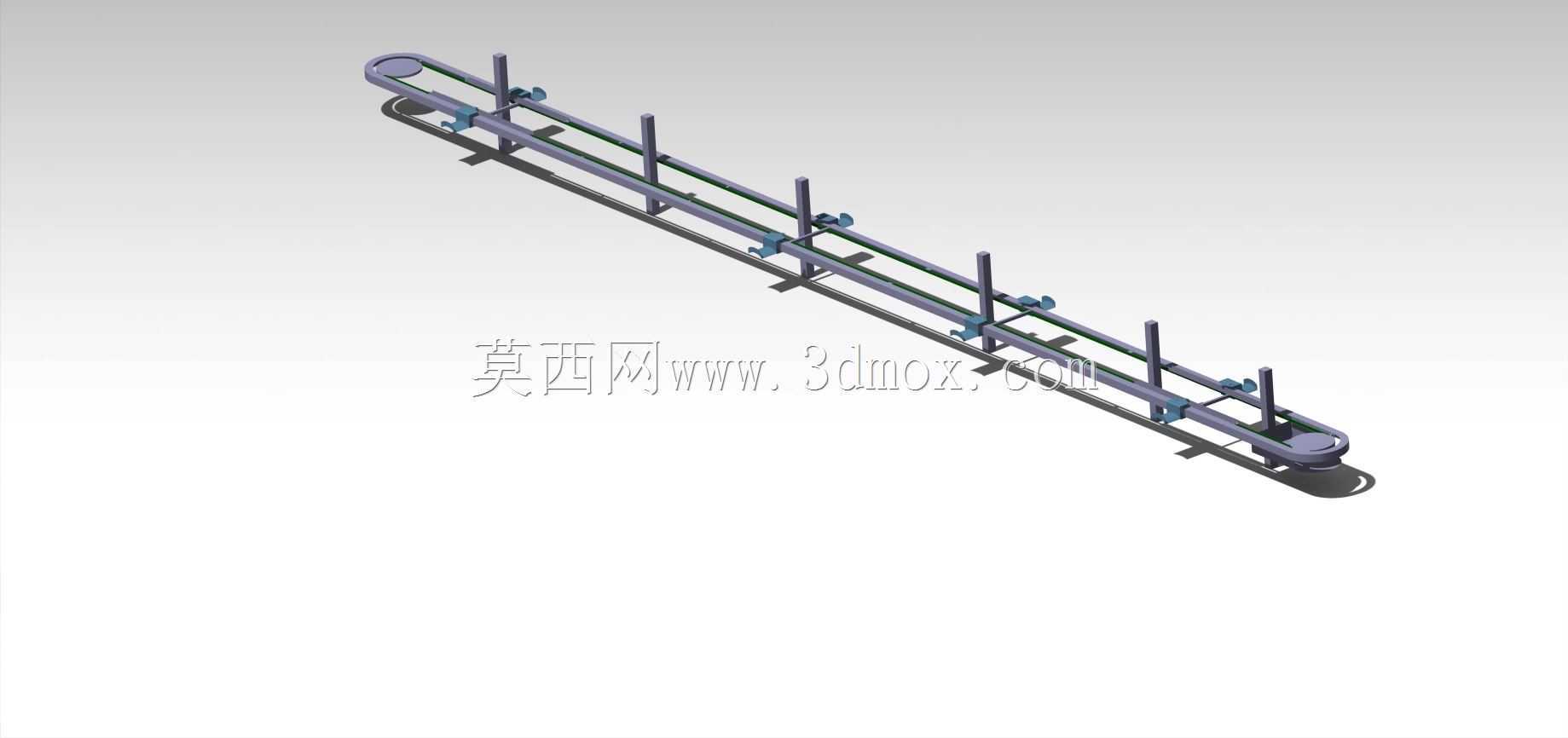

　　这套环形轨道护送输送机构，主要面向自动化产线中需要沿固定轨迹平稳移送工件、同时对工件行进路径做侧向限位护送的作业场景，常见于汽车零部件装配线、电子元件老化测试线、食品包装分拣线这类需要长距离定点移送、且工件不能出现侧向偏移的工位。区别于普通平皮带输送机，该机构采用闭环环形导轨作为承载基础，两端设置回转导向轮组，让配套的载具滑座可以沿闭合轨道做循环往复运动，不需要额外设置空程返回的避让结构，能在有限的车间占地内最大化利用输送路径长度。

　　从功能实现逻辑上看，机构沿轨道长度方向等距设置了多组立式挡杆组件，每一组挡杆都通过可调式夹座固定在同步移动的滑座上，夹座预留了锁紧调节余量，现场安装时可以根据待护送工件的实际宽度、高度，调整挡杆的伸出高度与相邻挡杆的间距，确保工件在两排挡杆形成的导向通道内行进时，不会因为产线振动、启停惯性出现侧翻、移位或者卡滞。轨道主体采用双平行梁结构，梁体之间预留了传动带的安装空间，滑座底部与传动带做刚性连接，动力端接入减速电机后即可带动所有挡杆同步行进，运动过程中各组挡杆的相对位置保持固定，不会出现相对窜动，护送过程的位置一致性远高于侧边皮带导向的普通输送结构。

　　设计过程中优先考虑了安装边界的适配性，轨道的标准段采用模块化拼接设计，单段轨道长度可以根据产线实际布局做裁切调整，两端的回转轮组采用一体化安装座，不需要现场额外加工适配法兰，安装时只需要将整体轨道座通过底部的安装孔固定在设备机架或者地面预埋板上即可，整体安装基准面统一，调试时只需要校准轨道的直线度与两端回转轮的同轴度，就能保证滑座运行无卡滞。考虑到长时间运行的磨损问题，滑座与导轨接触的位置镶嵌了自润滑耐磨衬套，不需要频繁加注润滑脂，日常维护只需要定期清理轨道表面积攒的切屑、灰尘即可，衬套磨损后可以单独快速更换，不需要整体更换滑座组件，能有效降低产线的运维停机时间。

　　在实际工况适配方面，该机构的护送通道宽度调节范围覆盖了常见的小型盒装工件、异形结构件的尺寸区间，挡杆顶端做了圆弧导角处理，避免工件上料时与挡杆发生硬碰撞刮伤工件表面；轨道底部预留了传感器安装槽，可以沿行程任意位置加装位置检测开关，实现定点停位、满料停机、缺料预警这类常规的产线联动功能，不需要额外在机架上焊接传感器安装支架。针对有洁净要求的生产场景，轨道的外露结构全部采用圆角过渡设计，没有容易积尘的直角缝隙，日常清洁时可以直接用擦拭布清理表面，不会出现清洁死角。

　　从结构强度角度考量，轨道梁体采用挤压铝合金型材成型，兼顾了结构刚性与整体重量，单米长度的轨道自重远低于同规格的钢制焊接轨道，对安装机架的承重要求更低，同时铝合金型材的表面自然氧化层具备不错的防锈能力，在潮湿的包装车间或者有少量切削液的机加工辅线场景下使用，也不会轻易出现锈蚀卡滞的问题。两端的回转轮采用轴承内置结构，轮体表面做了硬化处理，长期与传动带接触不会出现过度磨损导致的传动间隙，保证滑座运行的位置精度稳定在毫米级，完全能满足普通装配、分拣工序的定位要求。
