简易直齿圆柱齿轮传动件结构设计

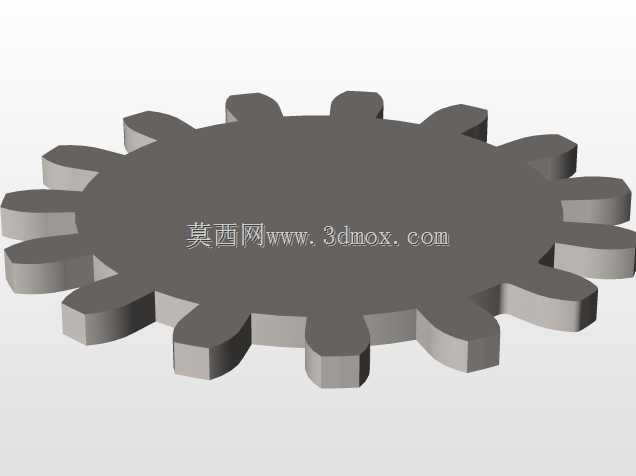

　　这款齿轮采用等厚盘式直齿结构，整体为扁平回转体构型，齿顶、齿根沿圆周均匀分布，轮齿截面为带圆角的矩形，齿端做了过渡圆角处理，可避免装配过程中锐边磕碰，也能降低啮合起始阶段的接触冲击。从安装边界来看，中心预留同轴安装孔位，可直接与对应直径的传动轴形成配合，盘体厚度统一，轴向定位无需额外复杂衬套，适配常规轴系的轴向锁紧结构。设计阶段优先考虑通用传动场景的互换性，轮齿参数按标准模数系列匹配，齿距累积误差控制在常规通用传动允许范围内，可直接与同模数、同压力角的配对齿轮完成啮合，不需要二次修配齿形。在轻载输送线、小型工装夹具、简易分度机构这类场景中，这类齿轮常作为末端传动件使用，用来传递恒定转速比的旋转动力，

　　也可在手动调节机构中作为挡位定位件，通过齿间啮合锁定调节角度，避免负载下出现回转偏移。建模过程中先以回转基体搭建齿坯轮廓，再通过单齿草图拉伸、圆周阵列完成全部轮齿构建，齿根与基体交接处保留自然过渡圆角，减少应力集中风险。整个零件没有复杂曲面或异形结构，加工时可直接选用圆钢下料，通过铣齿或插齿工艺完成轮齿加工，端面可直接一次装夹车削成型，工艺链短，制造成本可控。实际选型时需注意配对齿轮的中心距公差，啮合侧隙需根据使用场景调整：动力传动场景预留0.05到0.1倍模数的侧隙补偿热胀，手动定位场景可适当减小侧隙提升锁定刚性。盘体端面可根据安装需求加工销孔或螺纹孔，用于与轴端挡圈、传动轮毂连接，轴向尺寸紧凑，可在狭窄的设备腔体内完成布置，不会占用过多安装空间。
