六角头螺栓配六角螺母螺纹连接件

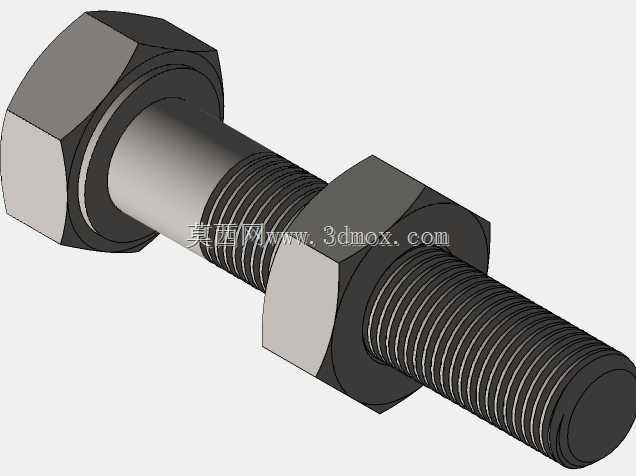

　　这套螺纹连接件采用六角头螺栓搭配六角螺母的经典结构，在各类机械装配场景中承担可拆卸紧固功能，小到仪器仪表内部的组件固定，大到机架、工装、输送设备的构件拼接，都能见到这类结构的实际应用。螺栓头部为标准外六角构型，方便开口扳手、套筒或梅花扳手施加拧紧力矩，杆部一侧为光滑光杆段，穿过被连接件的安装孔后可承担径向定位与剪切载荷，另一侧加工连续外螺纹，与螺母的内螺纹旋合后产生轴向预紧力，将多层被连接件牢牢压合。螺母同样采用六角外形，与螺栓头的扳拧空间适配，装配时可从两端分别夹持，避免螺杆跟转。从建模细节看，螺纹段的牙型轮廓连续规整，螺距与牙高符合普通粗牙螺纹的几何特征，螺杆末端做了轻微收束，既去除锐边避免划伤装配人员，

　　也能在穿入螺母时起到导向作用，降低对中难度。螺栓头部与光杆的过渡处带有圆角，可减小应力集中，避免在受交变载荷或冲击载荷时从根部发生断裂；螺母端面与螺栓头支承面平整，拧紧后能与被连接件表面均匀贴合，防止局部压陷或预紧力分布不均。设计这类连接件时，需要先结合被连接件的总厚度确定螺杆有效长度，保证螺母完全旋合后露出适当牙数，同时预留防松垫圈或弹垫的安装空间；光杆直径要与安装孔形成合理间隙，过大会造成连接错位，过小则会增加穿装难度。扳拧空间方面，六角头的对边尺寸决定了所需扳手规格，布局时要在头部和螺母周围留出足够操作空间，避免与相邻零件发生干涉。实际选型中，还要根据工况载荷确定公称直径与性能等级，受剪工况下光杆段的配合精度直接影响连接刚性，受振动的场合则需额外配合防松结构。该三维模型完整还原了螺栓与螺母的装配关系，螺纹、六角面、过渡圆角等细节均可直接用于结构校核、装配干涉检查与工装设计参考。
