汽车减震器圆柱螺旋压缩缓冲弹簧

　　该零件为减震器总成中的圆柱螺旋压缩弹簧，主要承担车身与车轮之间的弹性支承作用，在乘用车悬架、两轮车减震支柱以及部分小型工业隔振装置中都有类似结构。实际装车状态下，弹簧套置于减震器活塞杆外侧，上端对接减震器顶胶或弹簧座，下端支承在转向节或下摆臂对应的托盘上，工作过程中随路面冲击反复压缩与回弹，把车轮受到的突加载荷转化为平缓的弹性力，再由阻尼器抑制余振。

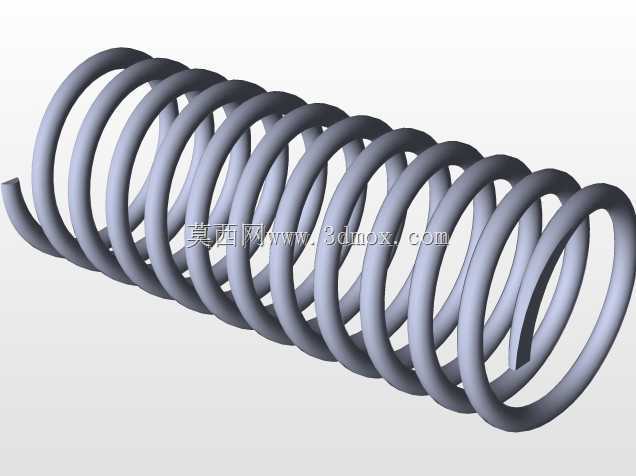

　　从结构形式看，模型采用等节距圆柱螺旋构型，簧丝截面为圆形，两端为并紧磨平端。这种端部处理不是单纯的外观修整，而是为了让弹簧与上下座圈形成稳定的环形接触带，减少偏载、点接触和工作时的侧向滑移。设计时需要先确定安装状态下的预紧高度，再依据满载轮荷、冲击行程和偏频要求反算刚度；圈数过多会导致柔度偏大、占用轴向空间增加，圈数过少则应力幅升高、平顺性变差，因此有效圈数、并紧圈数与自由高度必须协同匹配。

　　建模时应先按中心线建立螺旋线路径，再以圆形簧丝截面沿路径扫掠形成主体，端部并紧段需要单独控制节距逐步过渡到零节距，最后对支承面进行切除磨平。若只做单一等节距螺旋而忽略端部并紧，模型在装配干涉检查和受力分析中会与真实零件产生明显偏差。尺寸边界方面，重点控制的是弹簧中径、自由高度、并紧高度、簧丝直径和端部磨平厚度；中径决定与减震器筒身、防尘罩之间的径向间隙，自由高度和并紧高度则决定极限压缩时是否会发生圈间接触。

　　工程选型中不能只看静态承载力。弹簧在反复压缩中存在疲劳问题，节距选择要保证常用行程内相邻簧圈不提前碰合，端部支承要保证载荷尽量沿轴线传递。若弹簧中心线与减震器轴线存在夹角，还会产生附加侧向力，加速导套和活塞杆磨损。该三维结构可直接用于装配校核、运动行程检查、干涉确认，也可作为后续有限元应力分析、弹簧座匹配和悬架方案评审的基础数模。
