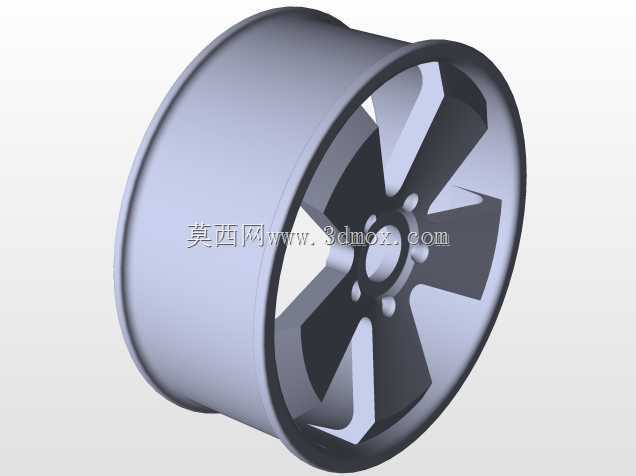

乘用车五辐式铝合金轮毂结构设计

　　该轮毂结构主要面向民用乘用车行走系统配套使用，作为连接轮胎与车桥的核心承载部件，需同时承担整车垂向载荷、行驶过程中的侧向冲击以及制动扭矩传递的作用，日常适配场景覆盖城市铺装路面通勤、常规非铺装路面通行等多数民用车辆使用工况。设计阶段优先考虑轮辐的载荷分布合理性，采用五辐式对称布局，每根轮辐从中心安装座向轮辋方向做渐变式加厚处理，靠近中心安装孔的位置截面厚度更大，可分散螺栓预紧力带来的局部应力，向轮辋延伸段逐步收窄厚度，在保证结构强度的前提下降低整体转动惯量，提升车辆加速与制动过程的响应效率。中心安装区域设置五个均匀分布的螺栓定位孔，孔位周边做凸台强化处理，避免螺栓锁紧时安装面出现压溃变形，中心定位孔与车桥轴头采用间隙配合设计，

　　装配时可快速完成轮毂与轴头的同轴定位，降低装配过程中的偏心误差，减少车辆高速行驶时的车轮抖动概率。轮辋部分采用深槽式结构设计，轮缘位置做圆弧过渡强化，可在轮胎充气后提供足够的卡紧力，避免车辆转向时轮胎与轮辋发生相对滑移，轮辋内侧预留了气门嘴安装通孔，位置避开轮辐遮挡区域，方便后期充气与胎压检测模块的安装调试。整体外形的安装边界充分考虑民用乘用车的轮拱空间限制，轮辐外端面与轮辋端面保持齐平，避免突出轮拱造成额外风阻，也不会因内凹过多导致刹车卡钳安装空间不足，可适配常规尺寸的浮动式刹车卡钳与通风刹车盘。建模过程中所有过渡位置均采用圆角处理，消除尖锐棱角带来的应力集中点，轮辐表面的曲面造型兼顾空气导流作用，车辆行驶时可引导气流穿过轮辐间隙，带走刹车系统工作产生的热量，降低制动热衰减的发生概率。
