小型四轮移动载具底盘动力总成结构

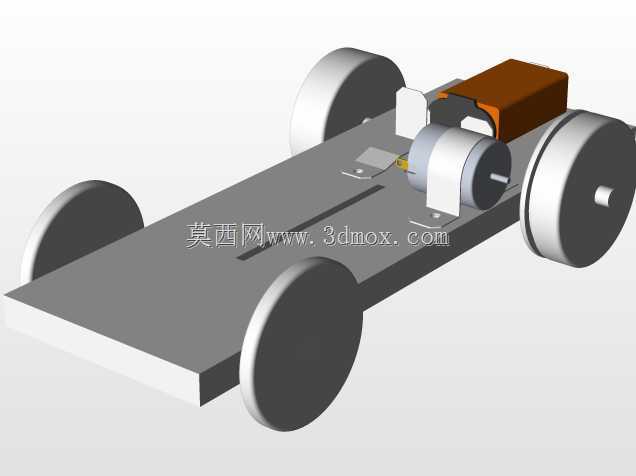

　　该轮式移动底盘的结构设计，核心围绕小型轻量化移动载具的行走需求展开，整体采用平板式承载基座作为主体安装基准，所有动力、行走、功能部件均直接固定在平板表面，省去了复杂的壳体包覆结构，既降低了整体自重，也为后续上层功能模块的加装预留了充足的平整安装面，这类结构常见于教学演示平台、小型巡检样车、简易物料转运小车的前期开发阶段，能够快速验证行走逻辑与动力匹配效果。从动力布局来看，驱动单元横向布置在底盘中部靠后位置，动力输出轴直接与两侧后轮连接，省去了额外的传动换向部件，动力传递路径极短，传动损耗被控制在很低的水平。驱动单元通过两个L型折弯支架与底盘平板锁附，支架上预留的长条形安装孔允许驱动单元沿轴向小幅调整位置，

　　既可以补偿加工与装配过程中产生的尺寸公差，也能调整输出轴与轮体的配合紧密度，避免出现轴孔不同心导致的运转卡滞、异常磨损问题。底盘上部靠后位置设置的独立块状安装位，可用于放置控制模块、供电电池或者传感组件，该位置与驱动单元相邻，能够缩短动力线缆与控制线路的布线长度，减少线路拉扯、干扰的概率，同时块状结构的边缘做了让位处理，不会与下方驱动单元的运转部件产生运动干涉。行走轮采用大宽度圆柱面设计，轮体与底盘平板之间留有足够的侧向间隙，轮轴直接贯穿底盘侧边的安装孔位，装配时无需额外设计复杂的轮边支撑结构，前轮作为随动转向轮，转向阻力小，能够适配平整室内地面、硬化户外路面等多种通行场景，轮面的大接触面积也能降低单位面积压强，避免在环氧地坪、

　　塑胶地面等易损表面留下压痕。从安装边界来看，底盘平板的长宽尺寸完全覆盖四轮的外接矩形范围，所有突出部件均未超出轮体的外侧轮廓，在狭窄空间内转向、移动时，轮体可以率先感知侧向障碍物，避免核心安装部件直接发生磕碰。平板表面预留的多条平行槽位，可用于灵活调整上部组件的安装位置，不需要在基体上额外钻孔，就能适配不同尺寸的功能模块固定需求。底盘前端做了直角收边处理，没有突出的尖锐结构，行进过程中即使碰到障碍物，也不会出现勾挂线缆、卡滞杂物的问题。这类底盘在实际选型应用中，可根据负载需求调整平板厚度与轮体材质，比如在需要承载较重检测设备的场景下，可更换硬度更高的轮体与加厚承载板，在需要静音运行的室内场景，则可更换包胶轮面降低运行噪音，整体结构的模块化程度很高，大部分零部件都采用标准紧固件连接，拆解维护不需要专用工装，单根轴系、单个轮体出现磨损时都可以单独更换，不需要整体拆解底盘，能够有效降低后期的维护成本与备件储备难度。
