传感器基座带安装法兰的壳体结构

　　该壳体结构主要面向工业现场传感器的封装与固定需求，常见于自动化产线位置检测、设备状态监测、小型压力或接近传感单元的外部防护。其核心作用是为内部敏感元件提供封闭容纳空间，同时通过底部一体化法兰完成与设备机架、安装面板或执行机构本体的可靠连接，避免传感模块在振动、粉尘或轻微油污环境中出现松动、错位。

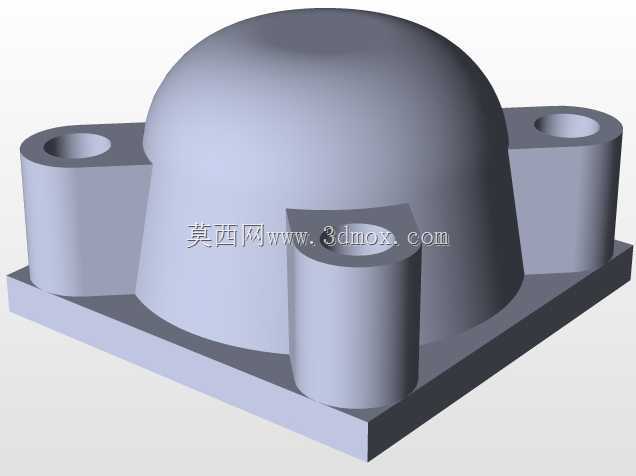

　　从结构布局看，主体采用半球形上罩与矩形底板结合的形式。半球形顶部能够在有限高度内获得较大内部容积，便于布置电路板、感应探头或接线端子，同时圆弧过渡可减少应力集中，降低壳体受侧向冲击时发生开裂的风险。底板向两侧延伸形成安装耳，耳座上预留贯通孔，用于穿入螺栓完成固定；前侧还设置一个带孔凸台，可作为线缆引出、调节螺钉或辅助定位接口使用。这种把容纳腔、安装面和接口凸台整合为一体的设计，减少了额外支架和转接件数量，有利于压缩整机装配尺寸。

　　建模时需要重点控制几处边界关系。底板下平面为实际安装基准面，装配后应与被测设备表面贴合，因此该面的平面度直接影响传感器姿态；两侧安装孔的中心距决定螺栓布置空间，孔壁与底板边缘需保留足够壁厚，以承受拧紧力矩。半球罩与底板相接处采用圆角过渡，既改善脱模或铣削加工时的工艺性，也能避免薄厚突变造成的强度薄弱区。前侧凸台的孔位应与内部元件安装方向对齐，若用于走线，还需核对孔径与线缆接头、密封圈规格的匹配关系。

　　在选型和结构复核阶段，应结合安装空间确认底板长宽、罩体总高以及安装孔分布是否与现场支架兼容。对于存在持续振动的设备，安装耳不宜设计得过薄，螺栓孔周围可适当增加局部补强；若壳体用于防护型传感器，半球外表面应尽量减少凹槽和尖角，以便清洁并降低积液积尘可能。整体结构没有复杂运动副，属于典型的静态支撑与防护类零件，三维建模中应优先保证安装基准、孔位同轴度和各壁厚均匀性，再根据实际材质与加工方式补充拔模斜度、倒角和密封槽等细节。
