炉腔冷却水回路自清洗滤水器安装结构

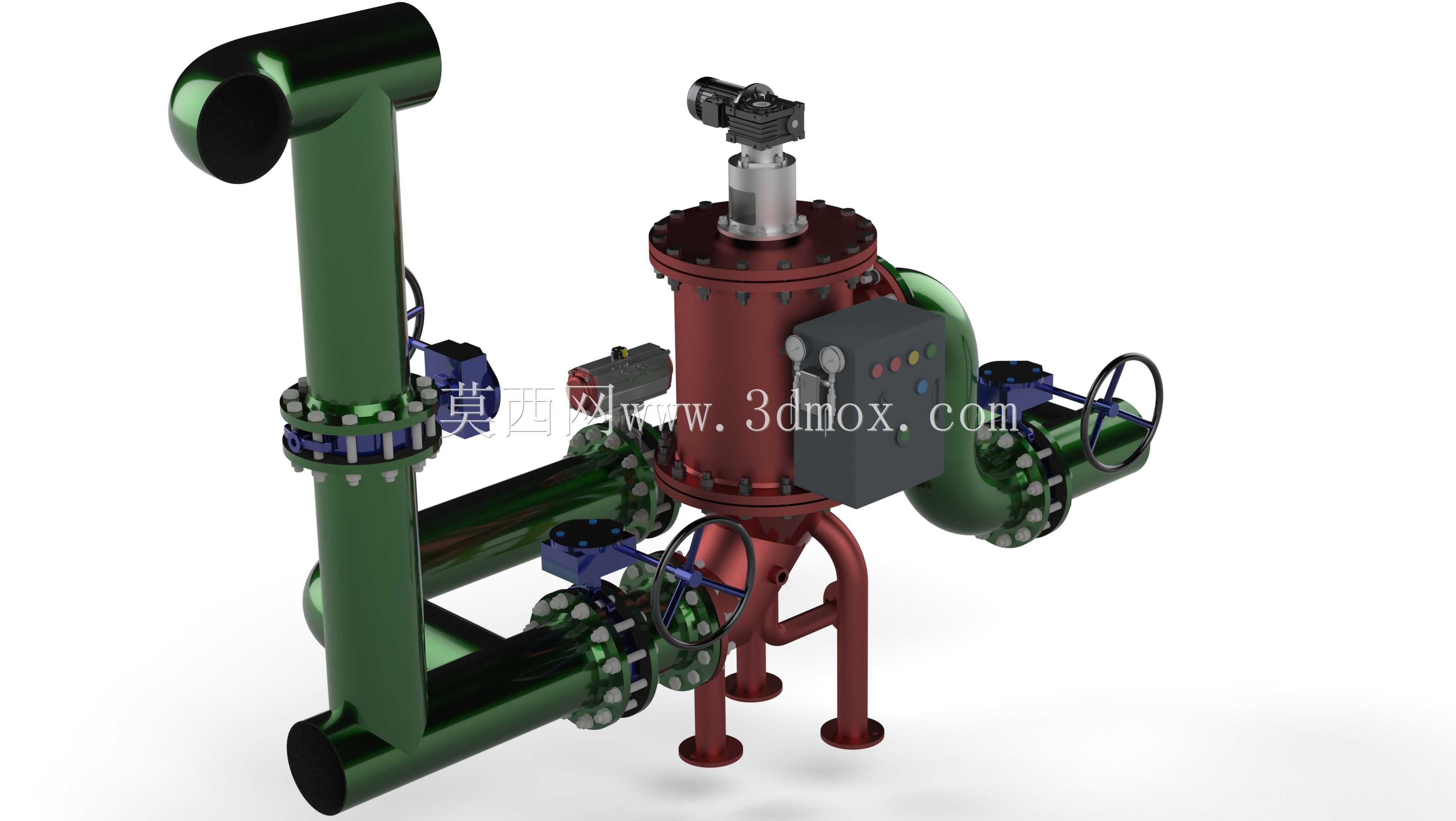

　　这套滤水器安装结构主要面向工业炉窑的闭式冷却水回路设计，核心作用是拦截冷却水箱输送介质里的焊渣、锈蚀颗粒、水垢碎块等固体杂质，避免杂质随循环水进入炉腔冷却夹套、换热流道造成堵塞，防止局部过热引发的炉衬损伤、换热效率下降问题，在冶金加热炉、热处理炉、工业锅炉的循环水系统中都有广泛适配场景。从结构布局来看，整套装置采用立式罐体作为核心过滤单元，罐体底部设置三个支腿式支撑结构，支腿底部预留螺栓安装孔，可直接固定在混凝土基础或者钢制设备平台上，安装时需要保证罐体垂直度偏差不超过千分之二，避免内部过滤元件偏载影响密封效果。进出水管道采用侧进侧出的布管方式，进水端设置90度弯管对接上游来水管道，出水端通过水平管段对接下游供水回路，

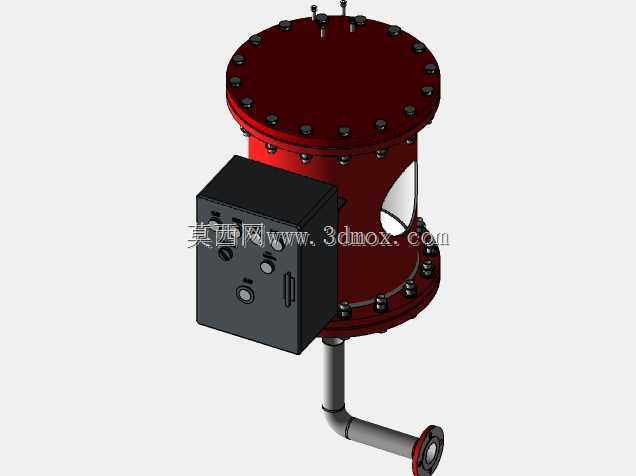

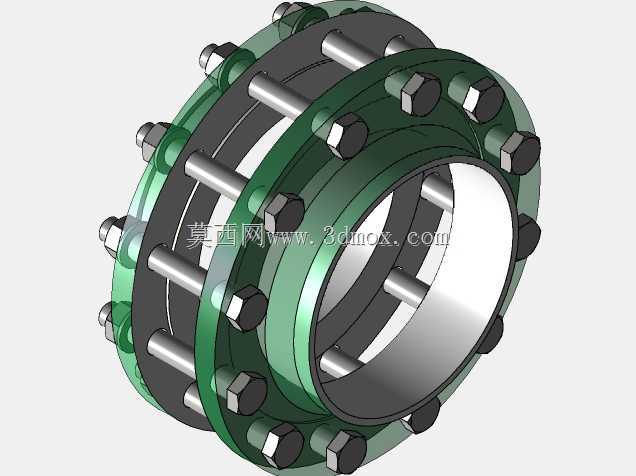

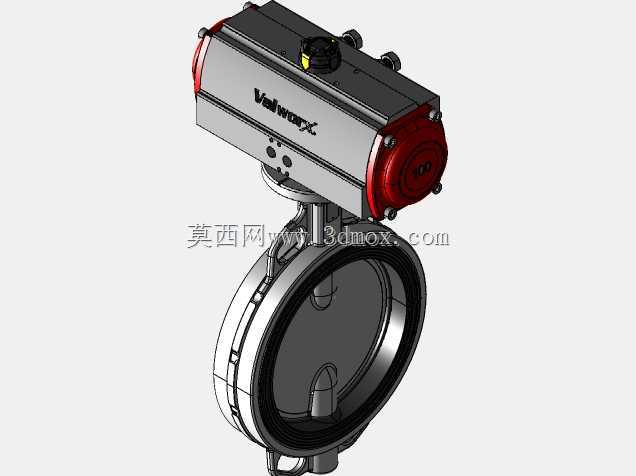

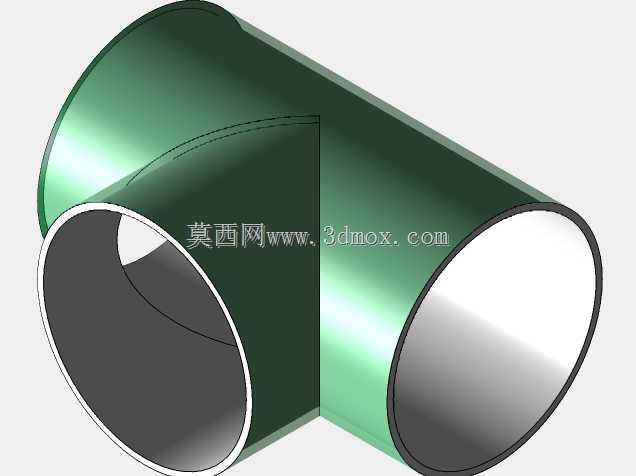

　　所有管道接口均采用法兰连接形式，法兰密封面选用突面结构，适配耐温橡胶垫片，满足循环水系统1.0MPa工作压力下的密封要求。罐体顶部安装自动排污驱动机构，配套的控制箱体直接固定在罐体侧部的安装支架上，控制箱上预留操作按钮与状态指示灯，可实现压差触发自动排污、定时排污、手动应急排污三种运行模式，无需人员频繁拆解罐体清理滤芯。管道系统上配套设置了多个手动球阀，分别布置在进水段、出水段、旁通管路、排污口位置，旁通管路的设置可以在设备检修、滤芯更换时不中断整个冷却水回路的运行，切换过程中只需要依次操作对应阀门即可，不会造成炉腔冷却系统断水引发的设备温升风险。建模过程中严格遵循管路设计的规范要求，所有管道转弯处采用标准长半径弯头，

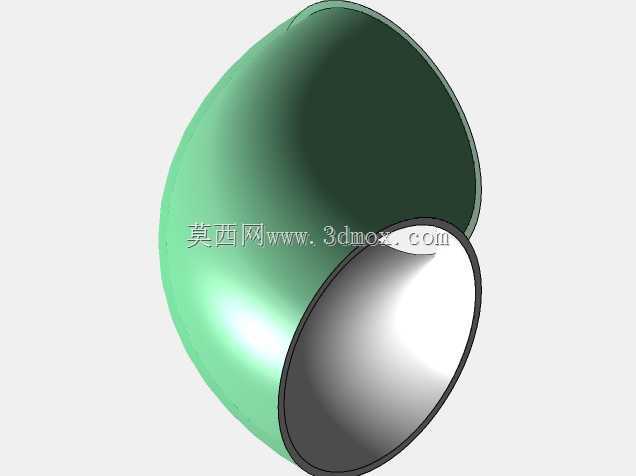

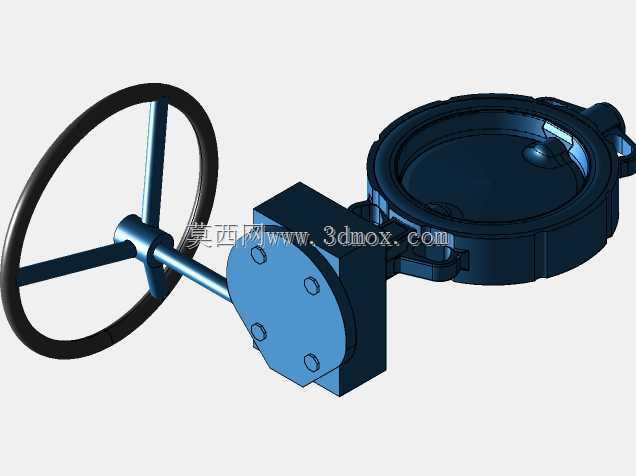

　　减少水流阻力损失，法兰配对的螺栓孔位置全部对齐跨中布置，阀门操作手轮全部朝向巡检通道一侧，手轮距离操作平台的高度控制在1.2米到1.5米之间，方便现场人员操作。设备的安装边界需要预留足够的检修空间，罐体正前方预留不小于1米的操作空间，顶部驱动机构上方预留0.8米的拆装空间，侧面控制箱位置预留0.6米的接线与调试空间，管道支吊架的设置避开法兰、阀门位置，在直管段每隔3米设置一个固定支架，弯头位置0.5米范围内设置导向支架，避免管道运行过程中产生振动位移。核心过滤单元采用不锈钢楔形网滤芯，过滤精度适配炉腔冷却流道的最小通径，可拦截粒径大于1mm的固体颗粒，排污时通过顶部驱动机构带动内部清洗刷转动，将滤芯内壁附着的杂质刷落，

　　同时打开排污阀利用系统自身水压将杂质排出，整个排污过程不需要停机拆解，单次排污时长控制在1分钟以内，耗水量不超过系统总容积的千分之五。整套结构的布管充分考虑了现场安装的容错性，管道对接位置预留了调整段，可适配现场土建基础的微小安装偏差，所有外露金属部件都做了防腐涂装处理，罐体部分采用耐高温防锈漆，管道部分根据介质流向做了色标标识，方便现场运维人员识别管路走向。在三维建模过程中，所有部件的装配关系都按照实际工程装配逻辑搭建，法兰连接的螺栓、螺母、垫片都做了完整建模，阀门的开关状态可以通过参数调整实现模拟，支腿的安装孔位、管道的中心标高都标注了参考尺寸，可直接用于指导现场安装预制，也可作为同类冷却水回路过滤系统选型设计的参考模板，帮助设计人员快速完成管路布局、安装空间校核、部件选型匹配的工作，减少现场安装时的管线碰撞、操作空间不足等常见问题。
