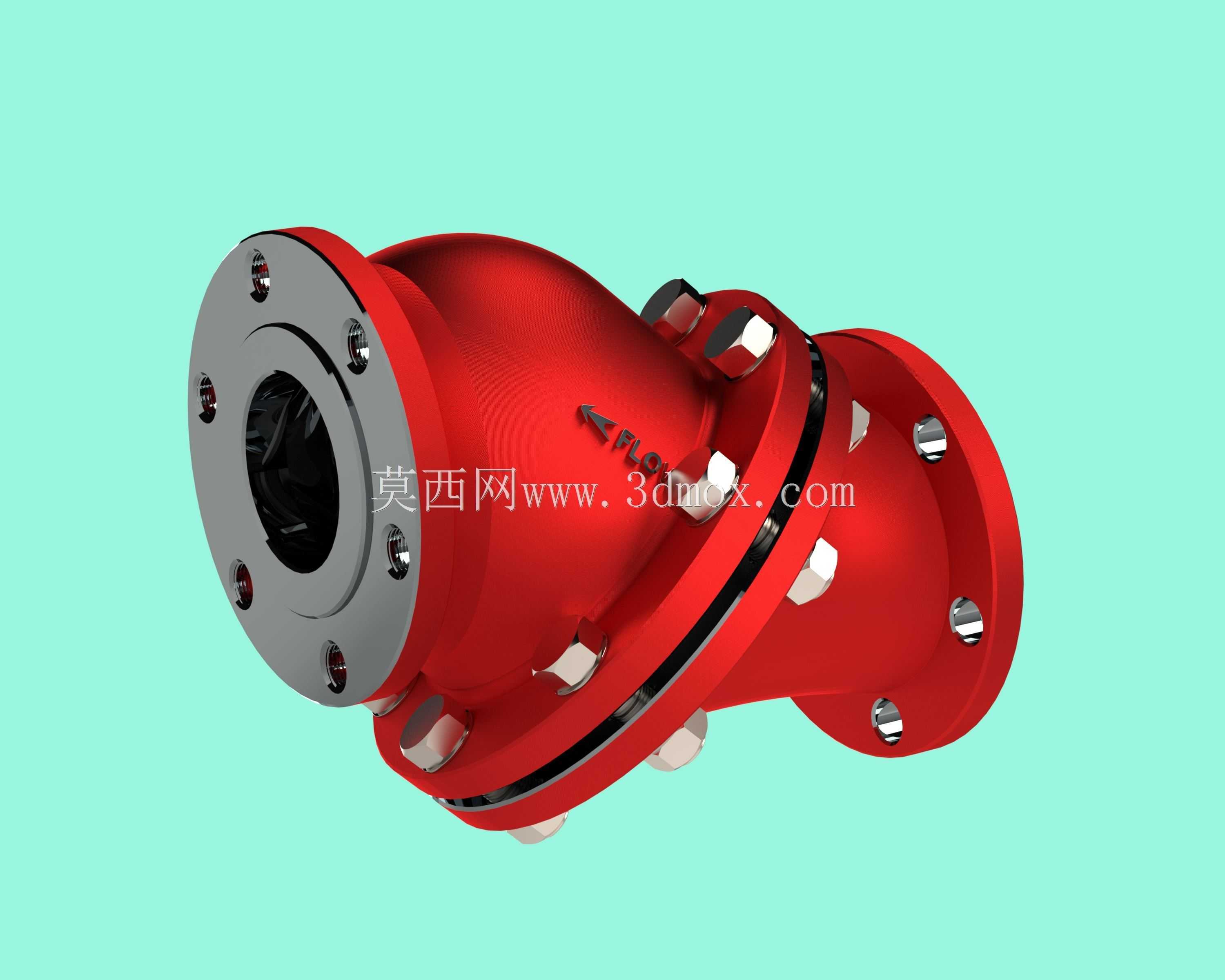

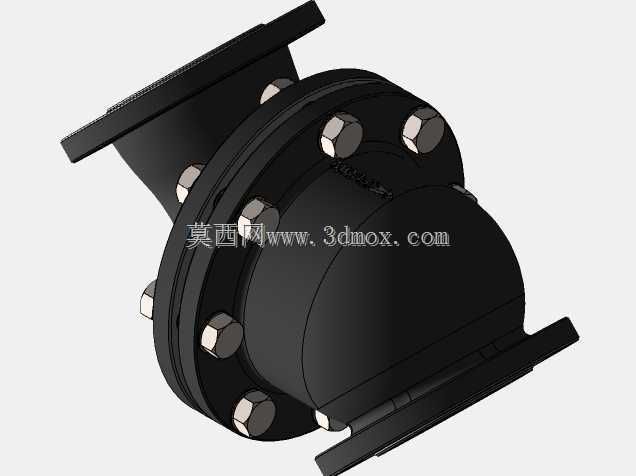

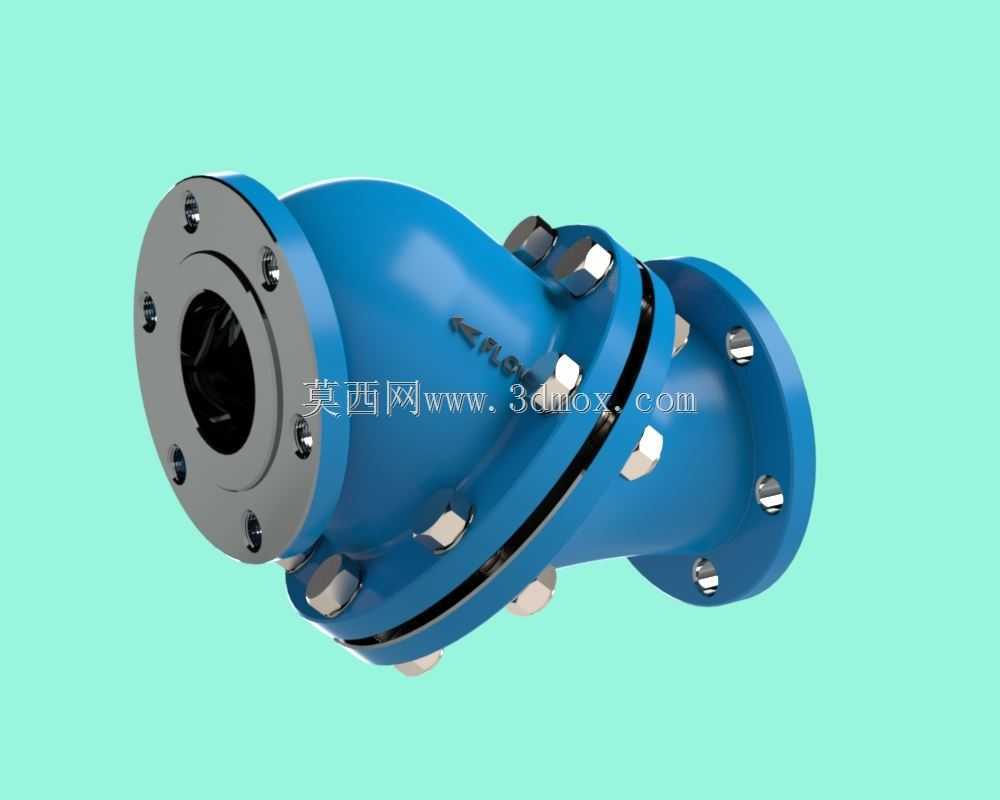

低压大流量法兰连接液压旋启阀结构

　　在低压液压输送管网、工业循环水系统、大流量流体输送工位的现场选型与结构设计工作中，这类法兰连接的旋启式阀件是管路通断控制、流向调节的核心配套部件，日常多布置在泵组出口、主管路分支节点、介质流向需要单向管控的管段位置，承担着防止介质倒流、降低管路水锤冲击、保障系统压力稳定的实际作用。不同于小通径螺纹连接的阀件，这款旋启阀采用双侧法兰对接的安装形式，适配DN80至DN150区间的中大通径管路，安装时需匹配对应压力等级的法兰垫片，螺栓紧固需遵循对角分次拧紧的工艺要求，避免法兰面受力不均导致的密封渗漏问题，安装边界需预留至少单侧300mm的操作空间，方便后期对阀瓣组件、密封件进行检修更换，无需整体切割管路即可完成维护作业。

　　从结构设计逻辑来看，这款阀件的壳体采用流线型弧面过渡结构，而非传统直角式阀体结构，核心目的是降低介质流经阀腔时的局部阻力损失，在大流量输送工况下能有效减少压损，提升管路系统的输送效率，阀腔内部的旋启瓣采用偏心转轴布置，介质正向流通时阀瓣在流体推力作用下自动开启，开度随流量大小自适应调整，当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速闭合，截断介质回流路径，相比升降式止回结构，旋启式的流道更通畅，对含少量固体杂质的介质适配性更强，不易出现卡滞故障。建模过程中需要重点关注几个配合尺寸的公差匹配：首先是法兰端的螺栓孔中心圆直径、螺栓孔孔径、法兰密封面的平面度要求，这些尺寸直接决定了现场安装时能否与管路法兰顺利对接，

　　密封面的粗糙度需控制在Ra3.2以内，保障垫片密封的可靠性；其次是阀瓣与转轴的配合间隙，间隙过大会导致阀瓣启闭时晃动量大，闭合时密封面错位引发渗漏，间隙过小则容易在介质杂质堆积时出现卡涩，无法正常启闭；另外阀体中缝的密封结构采用螺栓紧固加密封垫的形式，建模时需预留密封垫的压缩量空间，避免装配时出现螺栓无法拧紧到位或者密封垫压溃失效的问题。实际工况应用中，这类阀件的工作压力通常不超过1.6MPa，适用介质温度范围在0到80摄氏度之间，可适配清水、低粘度液压油、中性化工流体等多种介质，在市政供水泵站、液压设备冷却循环系统、消防供水管网、低压液压动力单元中都有广泛应用。设计时还需考虑阀体的壁厚强度，根据公称压力计算壳体的最小壁厚，

　　在流道转弯、法兰连接根部等应力集中位置做加厚处理，同时通过圆弧过渡减少应力集中点，避免长期承压运行时出现壳体开裂的风险。阀瓣的密封面采用堆焊耐磨合金的结构设计，相比普通橡胶密封，耐磨性能更好，使用寿命更长，在频繁启闭的工况下也能长期保持密封性能，减少后期维护更换的频率。整体结构没有复杂的传动部件，依靠介质自身压力与阀瓣重力实现自动启闭，无需额外的控制气源或电源，运行可靠性高，故障点少，非常适合无人值守的管路工位使用。建模时所有零件的装配关系都按照实际生产装配逻辑设置配合约束，法兰螺栓的布置数量、间距符合管路法兰的通用标准，能够直接导出工程图用于生产加工参考，也可用于管路系统的整体装配模拟，校验安装空间是否存在干涉，提前排查现场安装可能出现的匹配问题。
