石油天然气开采用套管头外壳气井井口结构

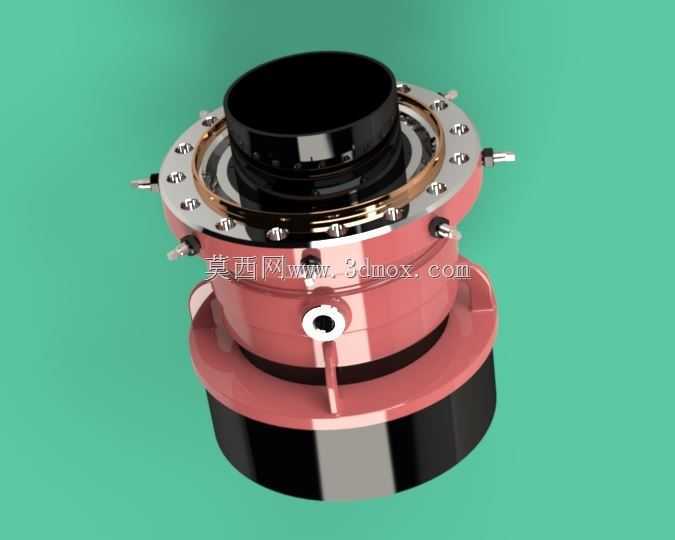

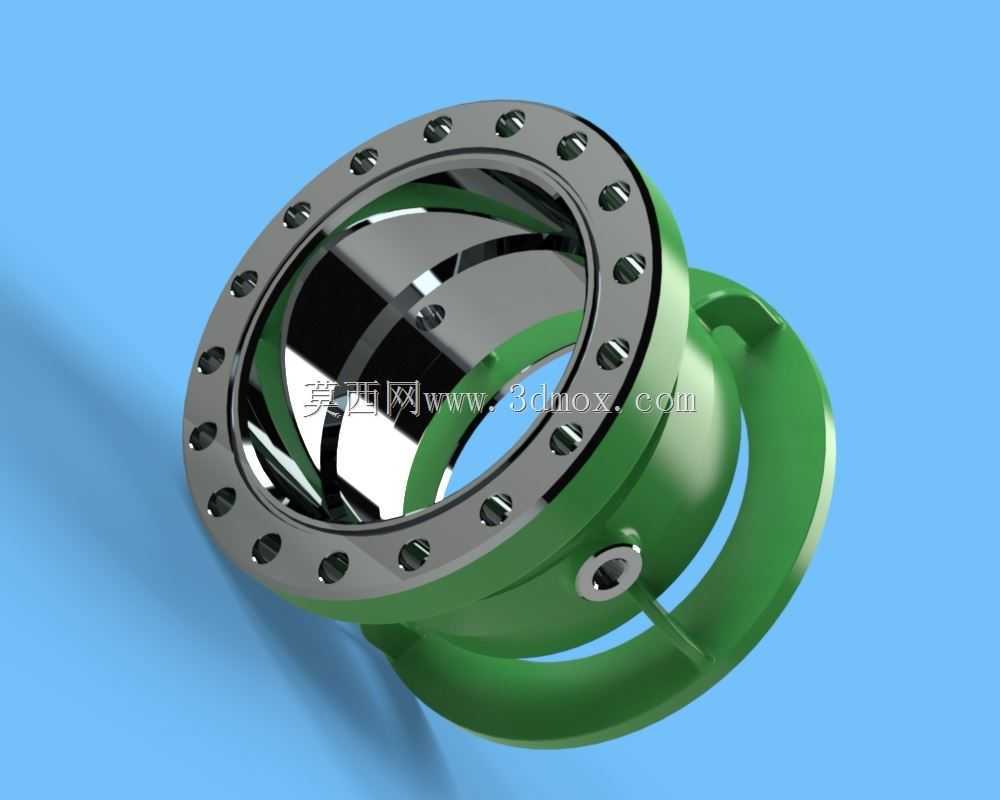

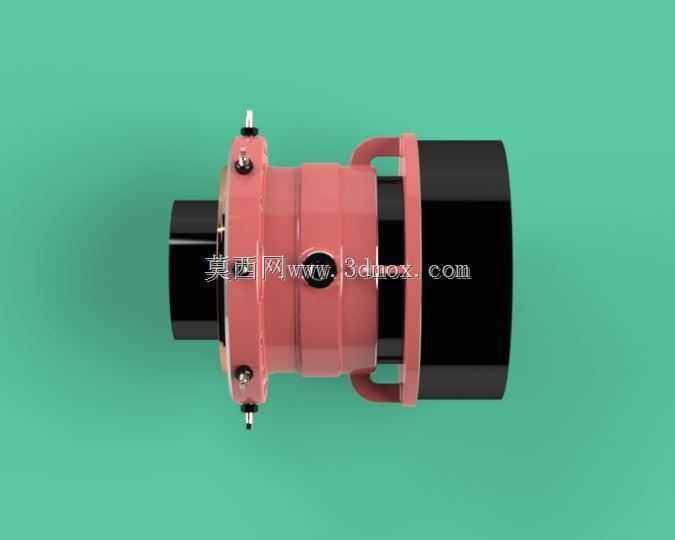

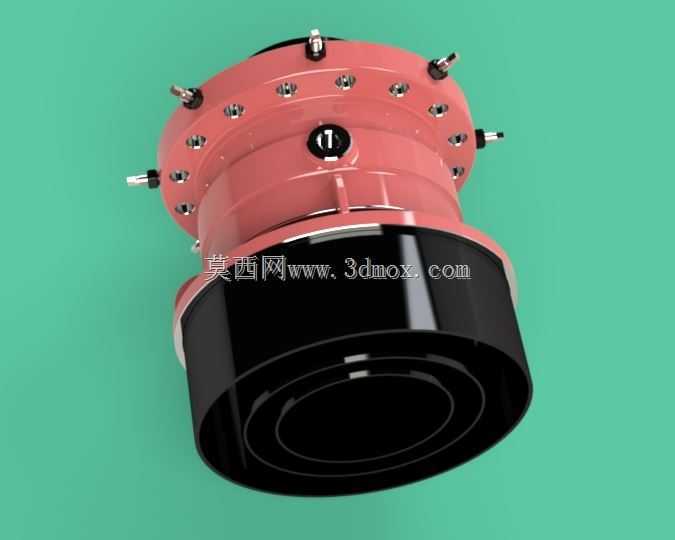

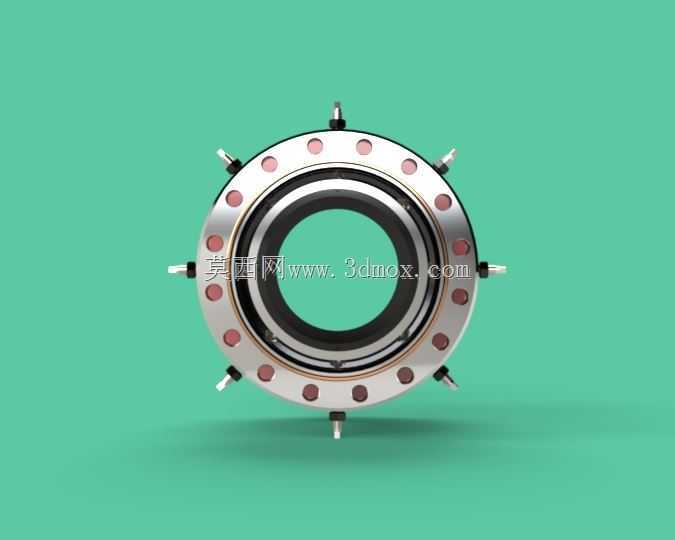

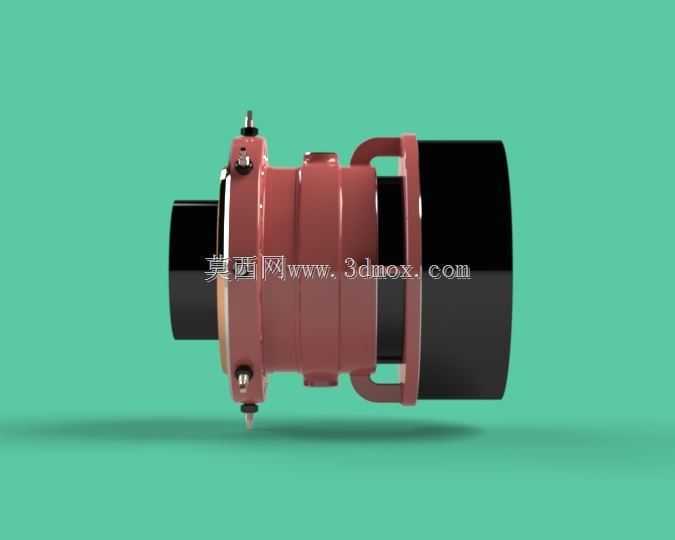

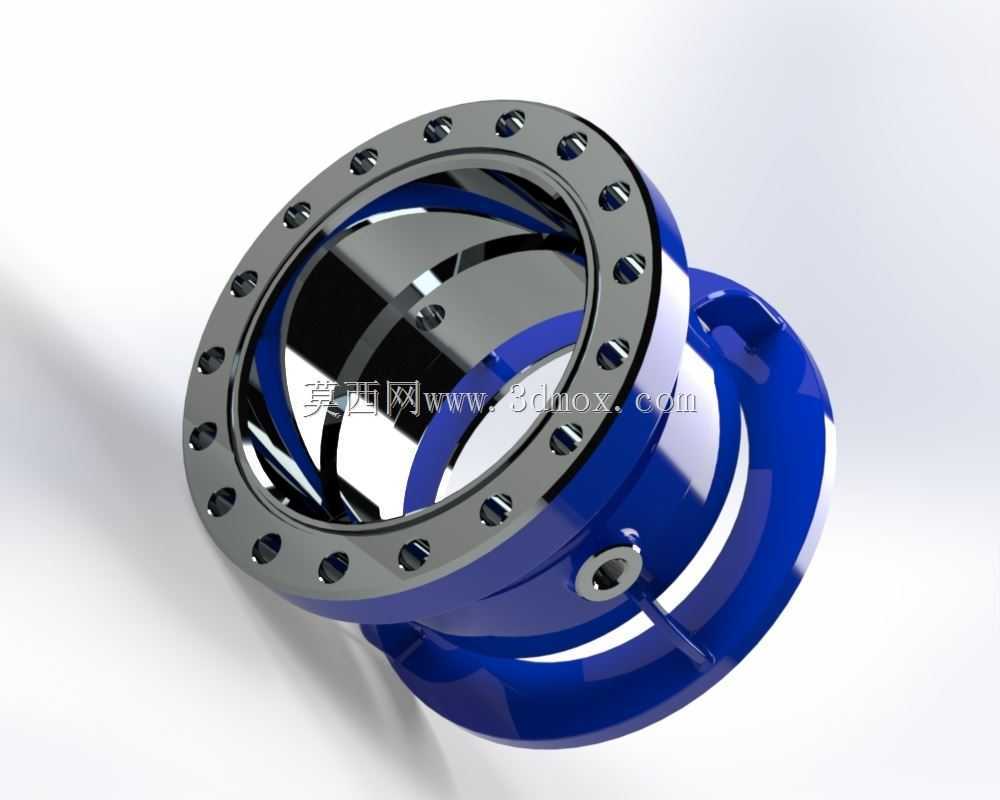

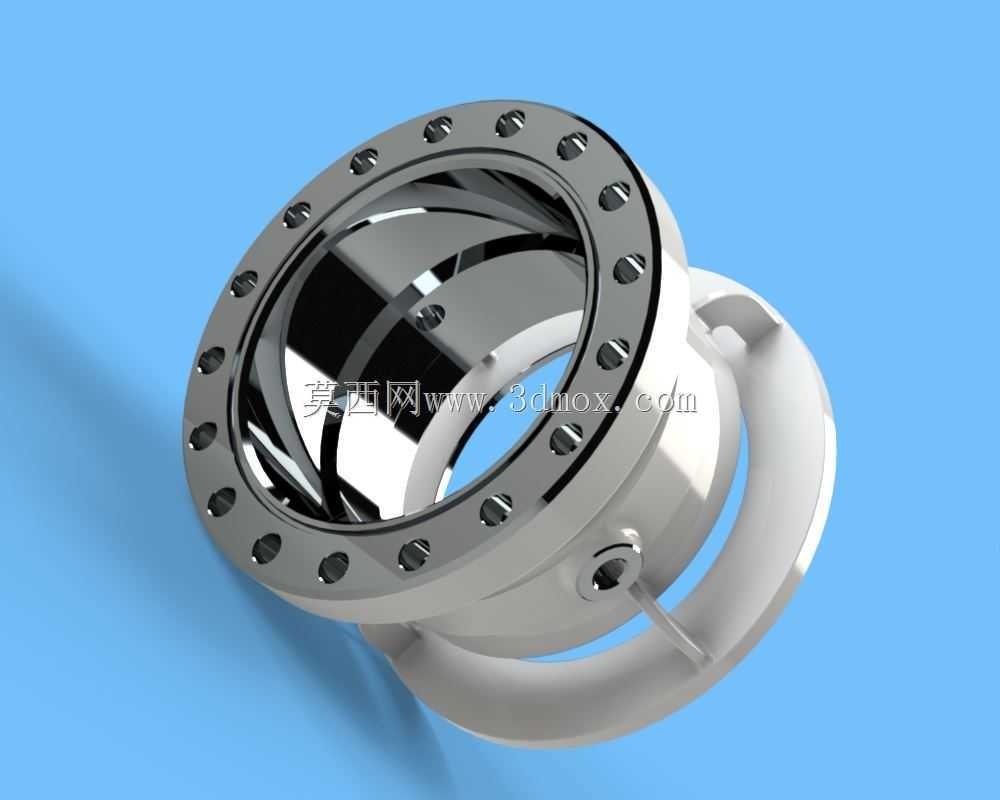

　　在陆上油气钻完井、海上平台井口作业场景中，套管头是连接井下各层套管串、密封套管环空、承载井口上部装置载荷的核心承压部件，本次拆解建模的套管头外壳组件，直接决定了整套井口装置的安装适配性与长期运行可靠性。从现场安装边界来看，该外壳组件的下部法兰直接对接表层套管的上端接箍，上部法兰匹配采气树的下连接端口，周向均布的螺栓孔位严格遵循API 6A井口装置标准的孔距公差要求，现场安装时无需额外扩孔调整，可直接与同压力等级的标准井口配件实现互换装配。组件自带的吊装耳架沿周向对称布置，单耳承重载荷经过校核，可满足现场吊装整串套管头组件、后续带压作业时悬挂上部油管头重量的需求，8组周向分布的锁紧组件对应吊耳的维护操作位，

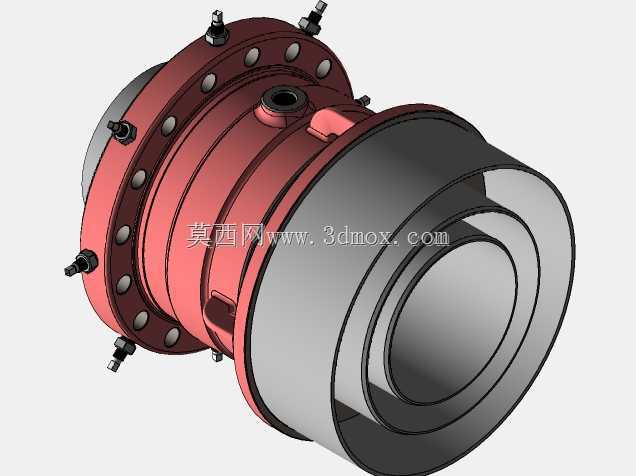

　　现场作业人员无需挪动站位即可完成锁紧件的预紧、泄压后的拆解维护，操作空间预留完全符合井口作业的安全操作距离要求。上法兰位置内嵌的O形圈安装槽做了圆角过渡处理，避免安装时刮损橡胶密封件，密封槽的深度、宽度公差控制在±0.02mm范围内，可适配对应规格的丁腈橡胶、氟橡胶密封件，满足不同井深、不同介质工况下的环空密封要求，杜绝高压油气从套管环空泄漏的风险。建模过程中完全还原了零件的实际加工特征：外壳主体的承压段壁厚经过等强度校核，在满足额定工作压力下的爆破压力要求前提下，尽可能削减非承压区域的壁厚冗余，降低整套井口装置的整体重量，方便偏远井场的转运与吊装。外壳表面的防腐涂层区域、金属密封面的粗糙度要求、

　　螺栓孔的倒角尺寸都在模型中做了对应特征体现，结构设计人员可直接基于该模型调整不同压力等级、不同套管规格下的衍生结构，无需从零开始搭建基础外形。从实际工况适配性来看，该外壳结构可同时满足常规天然气井、稀油井的井口安装需求，当井内出现压力波动时，外壳的环形加强筋可分散法兰面的局部应力，避免长期交变载荷下出现法兰变形、密封失效的问题。周向预留的仪表接口可直接安装压力变送器、温度传感器，实时监测套管环空的压力变化，接口的螺纹规格采用标准NPT锥管螺纹，与现场常用的测压配件完全适配，无需额外加工转换接头。在建模逻辑上，所有零件均采用自顶向下的装配设计思路，单个零件的尺寸变更可直接关联到总装配的配合间隙，比如调整锁紧组件的楔块角度时，

　　可同步校验吊耳与锁紧件的运动干涉情况，避免现场安装时出现零件卡滞、无法锁紧的问题。外壳下部的套管密封段做了多级台阶设计，可适配不同壁厚的表层套管，现场下套管完成后，只需更换对应尺寸的密封卡瓦即可完成套管悬挂，无需更换整个套管头外壳，大幅降低井场的配件储备成本。
