内螺纹连接手动液压球阀结构

　　在工程机械液压系统、小型液压站油路、机床液压夹紧回路这类对管路通断控制有紧凑要求的场景里，这类手动液压球阀是非常常见的流体控制元件，它不需要额外的电控或气控信号输入，完全依靠人工扳动手柄就能完成油路的通断切换，在应急切断、支路检修、临时油路切换的工况下可靠性远高于需要外部动力驱动的阀类。从实际使用场景来看，这类球阀通常安装在液压泵出口的主油路支路上，或者执行元件的进油侧，当需要对某一支路进行维护时，不需要关停整个液压系统的动力源，只需要扳动对应支路上的球阀手柄，就能截断该支路的压力油供给，避免高压油喷溅造成安全隐患，同时也能减少系统卸压重启带来的能耗与时间损耗。

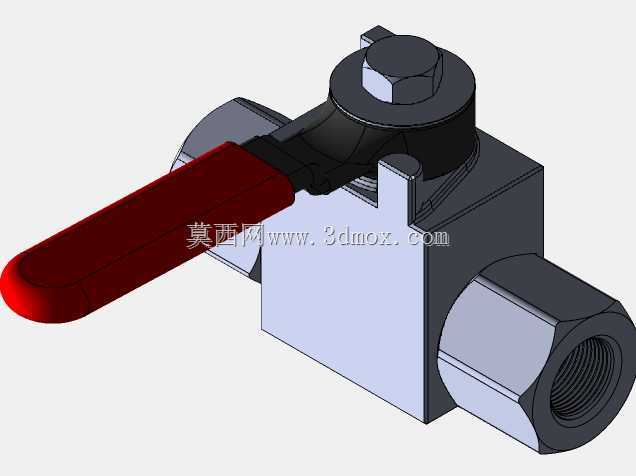

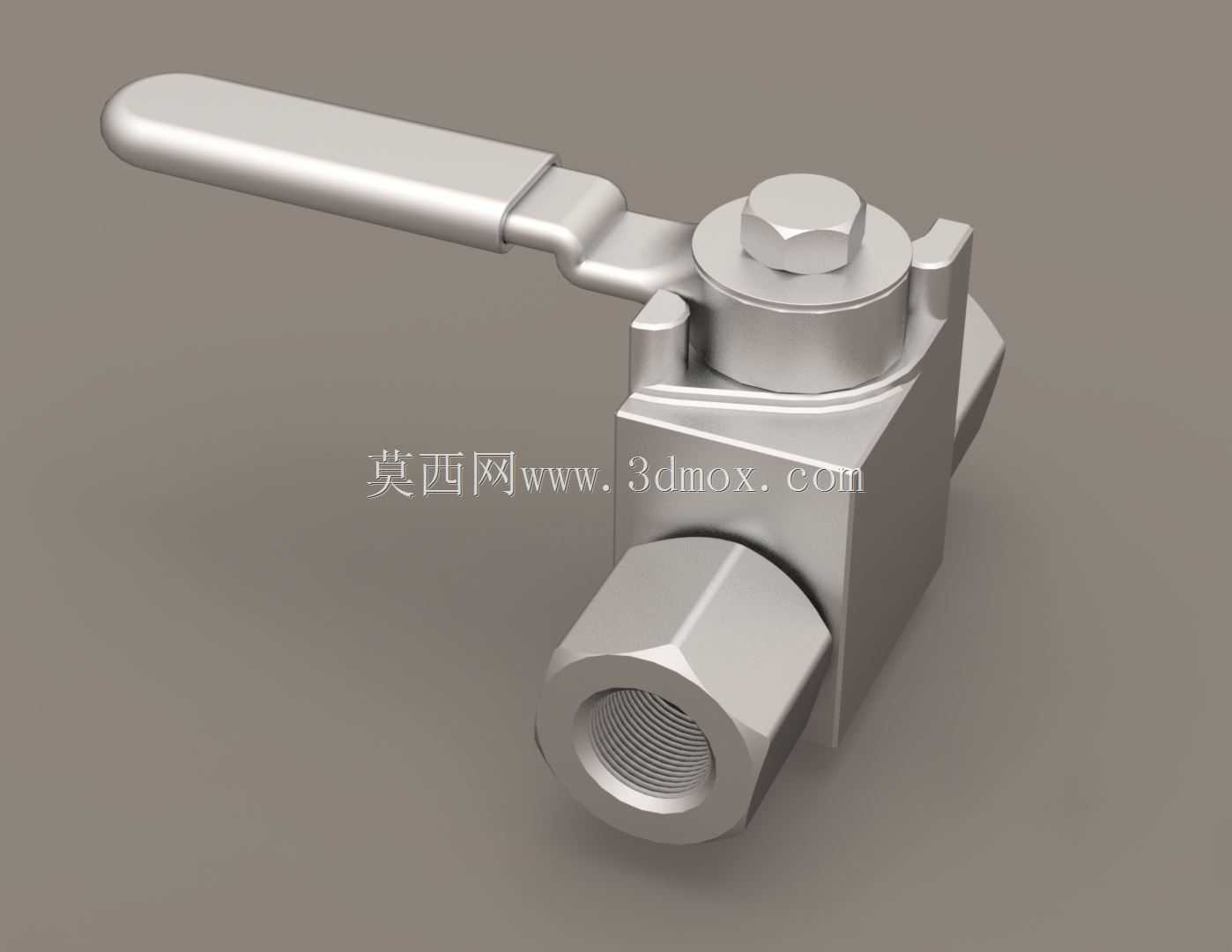

　　从功能特性上看，这款球阀采用的是浮动式球芯结构，球芯与两侧的密封座紧密贴合，当手柄处于关闭位置时，球芯的通孔垂直于管路轴线，密封座在介质压力与预紧力的作用下贴紧球芯表面，实现零泄漏的截断效果；当手柄扳动90度到开启位置时，球芯的通孔与管路轴线完全重合，此时介质可以近乎无阻力的通过阀腔，压损远高于同通径的截止阀、闸阀，非常适合对管路压力损失敏感的液压回路。手柄采用了浸塑防滑结构，表面的红色包覆层不仅能在油污较重的车间环境里保持足够的摩擦力，避免操作时打滑，还能通过醒目的颜色快速识别阀的安装位置，在密集排布的阀组里一眼就能找到对应的控制开关。阀体采用的是方体锻造结构，相比铸造阀体，锻造后的材质内部组织更致密，能承受更高的工作压力，通常这类球阀的额定工作压力可以达到31.5MPa，完全覆盖中高压液压系统的使用需求，方体的外形也方便在安装时使用扳手夹持，不会像圆体阀那样容易打滑损伤表面。

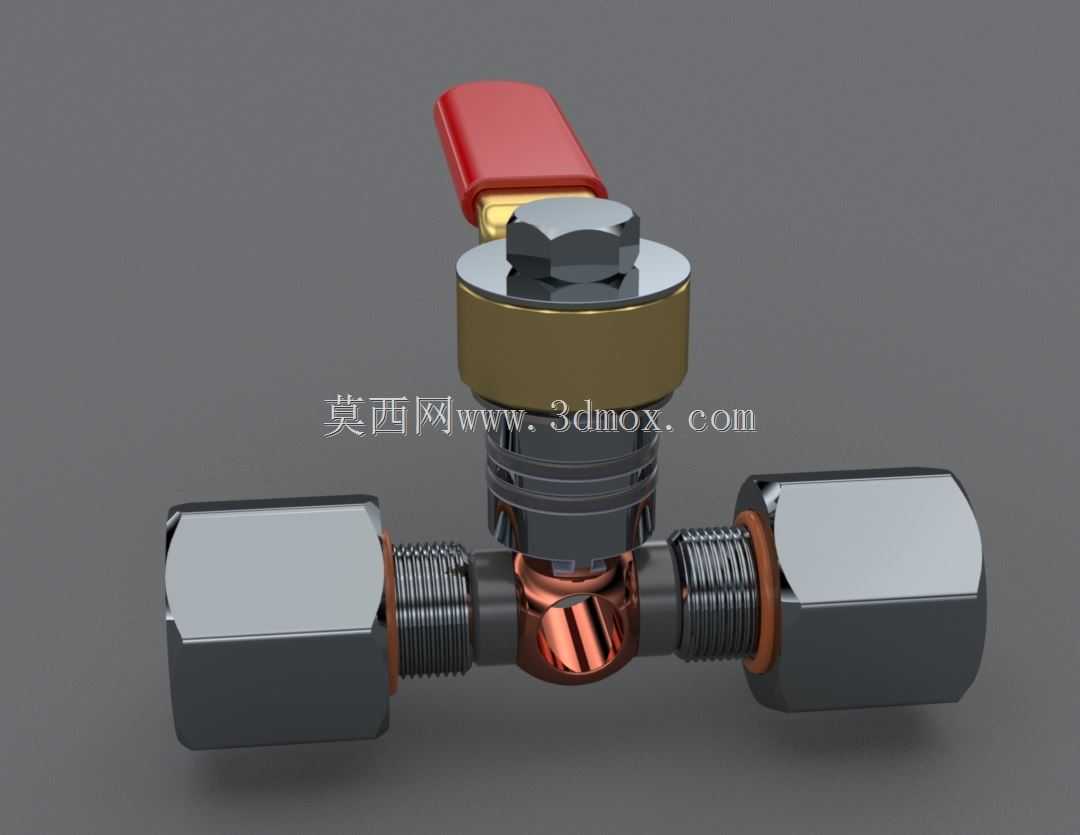

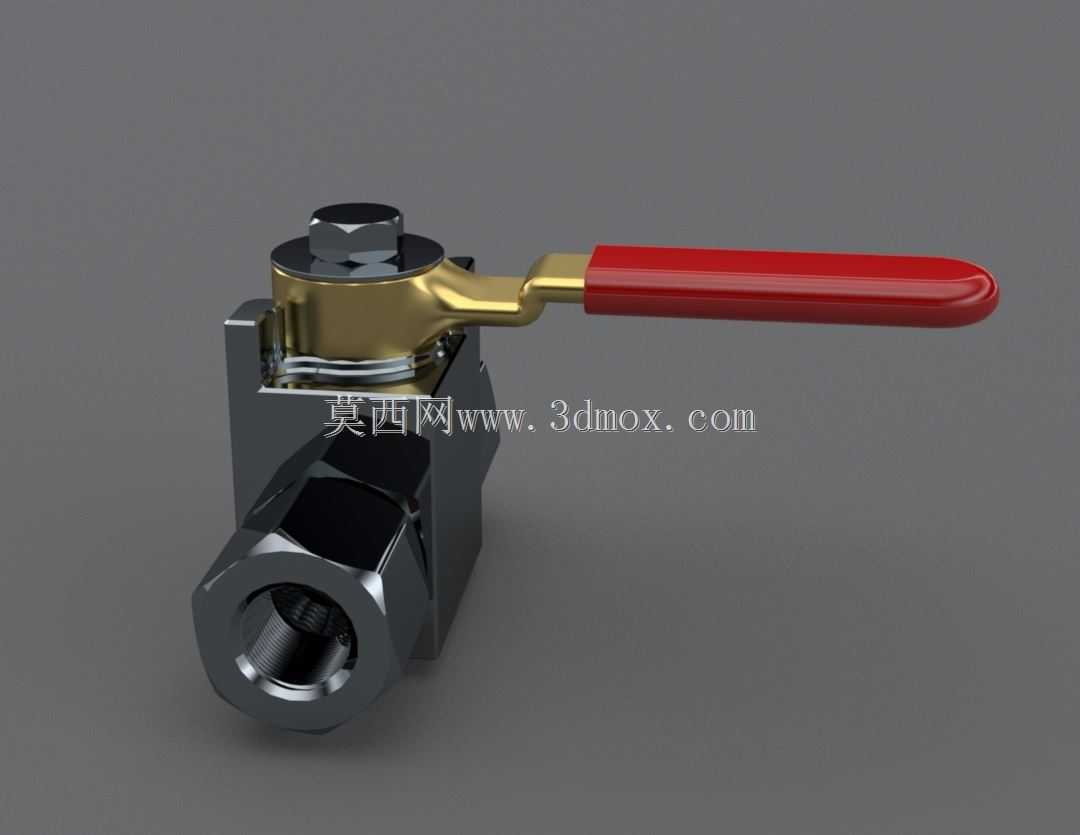

　　从设计思路上拆解这款结构，首先是安装接口的选型，两端采用的是内螺纹连接形式，这种连接方式不需要额外的法兰配件，只需要在对应管路上加工出外螺纹，缠绕密封带后直接拧入阀体即可，安装空间占用比法兰连接小很多，非常适合安装空间局促的小型液压设备。阀杆与球芯的连接采用的是扁方传动结构，阀杆下端的扁位插入球芯顶部的凹槽内，扳动手柄时阀杆的扭矩直接通过扁方传递给球芯，不会出现打滑空转的问题，同时阀杆处设置了两道O型密封圈，一道用于密封高压介质，另一道用于阻挡外部的灰尘、切削液进入阀杆摩擦副，延长阀的使用寿命。手柄与阀杆的连接采用了带弹簧预紧的定位结构，当手柄扳到全开或者全关位置时，弹簧会推动钢珠卡入阀杆顶部的定位凹槽内，避免设备运行过程中的振动导致手柄移位，出现阀位误动的问题，在操作时能清晰的感受到档位的顿挫感，不需要额外观察阀位标识就能确认阀是否开关到位。

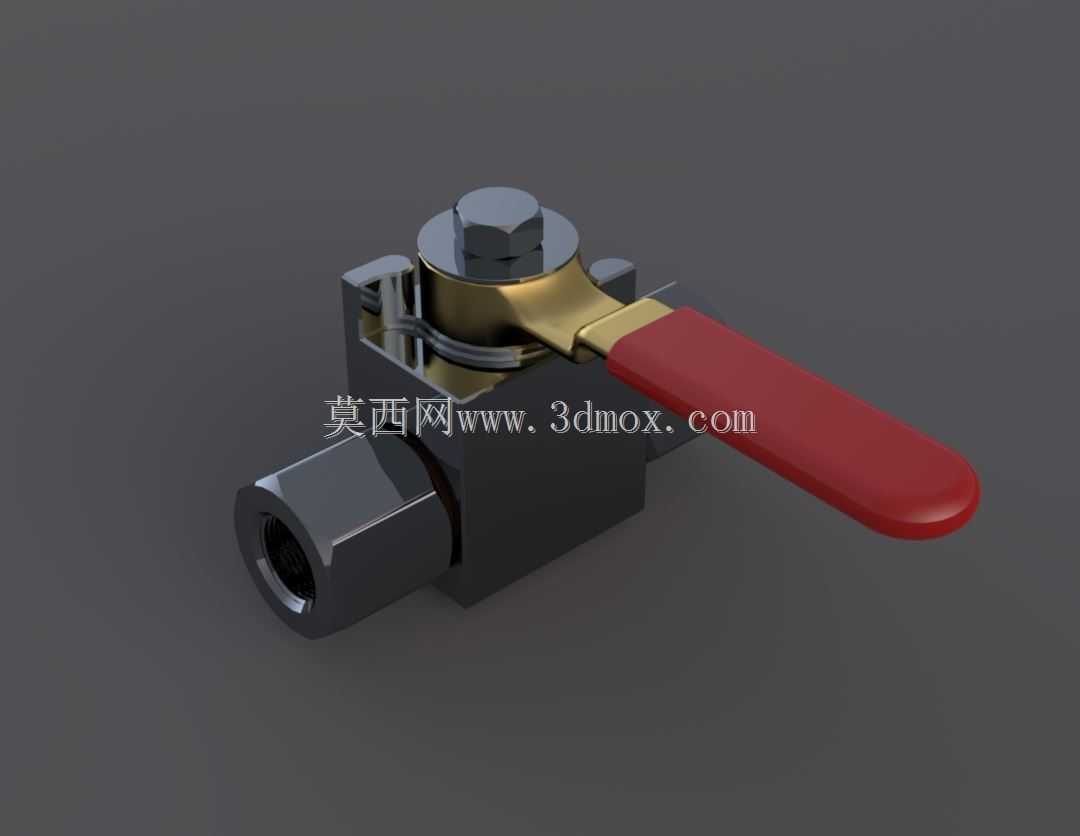

　　关于外形尺寸与安装边界，这款球阀的两端内螺纹轴线处于同一直线上，属于直通式结构，安装时只需要保证两端连接管路的同轴度在允许范围内，不需要额外预留转角空间，阀体的宽度方向尺寸远小于同通径的法兰球阀，在排布阀组时可以将多个同规格球阀紧密并排安装，减少阀组的整体占用空间。手柄的转动平面与阀体的安装平面平行，扳动手柄时需要在手柄侧方预留至少一个手柄长度的操作空间，避免手柄转动时与周边的管路、其他阀件发生干涉，如果安装空间确实局促，也可以将手柄拆下转动180度后重新安装，改变操作方向来适配空间限制。阀体底部没有突出的结构，可以直接贴装在阀块或者安装板上，只需要两个固定螺钉穿过阀体两侧的安装孔就能完成固定，不需要额外的安装支架，进一步压缩了安装所需的空间。在实际选型时需要注意，这类球阀的通径需要与管路通径匹配，不能为了节省成本选择通径过小的阀，否则会造成过大的压力损失，导致系统发热、执行元件出力不足的问题，同时密封材质需要根据流通介质的类型选择，如果是使用水-乙二醇这类难燃液压液，需要选配氟橡胶密封件，避免普通丁腈橡胶被介质腐蚀出现泄漏。
