小尺寸外螺纹直通黄铜液压接头

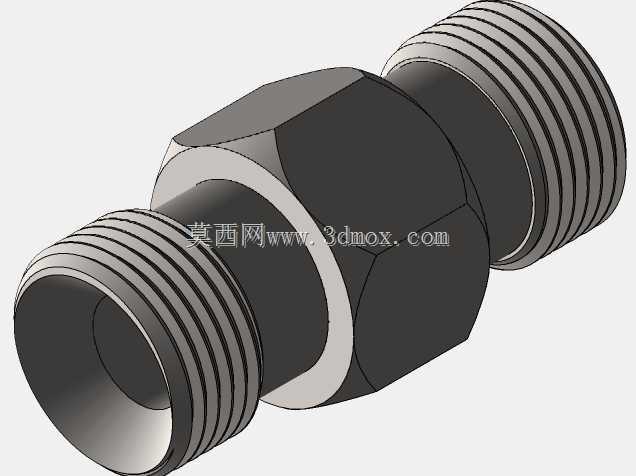

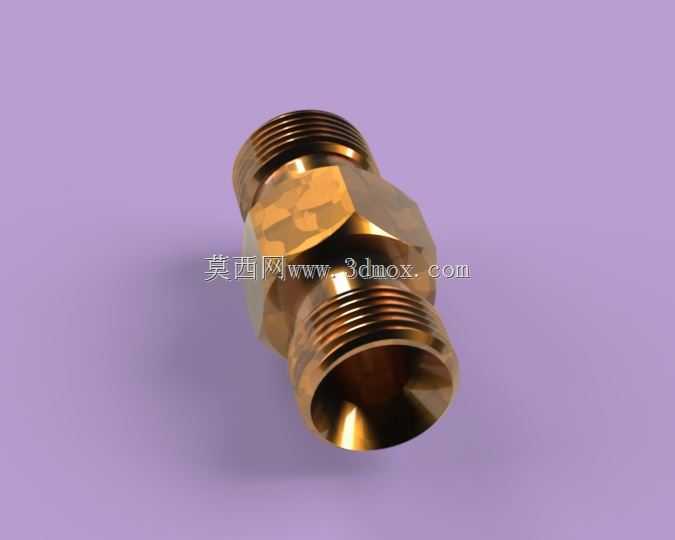

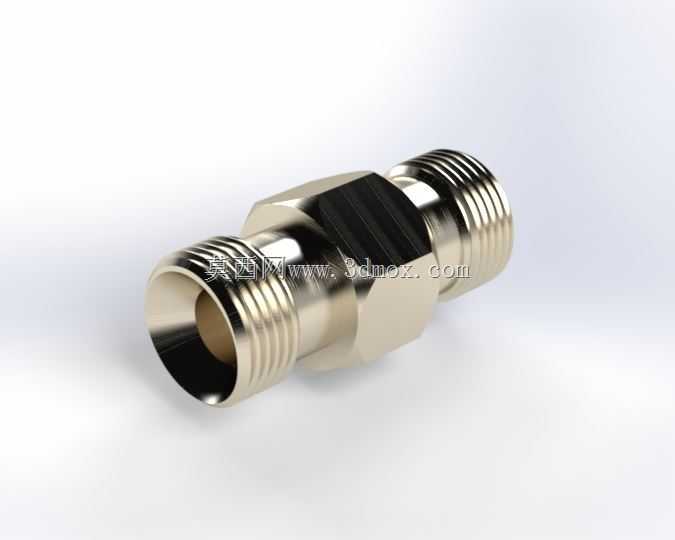

　　在紧凑型液压控制回路、小型气动检测台架、实验室流体测试装置这类安装空间极度受限的应用场景里，管路连接件的尺寸冗余往往会直接导致整体布局卡壳，甚至干涉周边传感器、阀件的安装位置，这款小尺寸直通螺纹接头就是针对这类窄空间管路对接需求开发的连接件。从实际使用场景来看，这类接头常被用在微型液压动力单元的出油口对接、小型压力传感器的引压管路连接、桌面级流体实验台的气路转接位置，因为这类场景的管路通径普遍偏小，周边排布的电气元件、检测探头密度高，常规尺寸的六角接头往往会因为对边尺寸过大，拧紧时扳手没有操作空间，或是接头本体突出长度过长，和周边零件产生硬干涉。这款接头采用两端外螺纹直通结构，中间的六角拧动部位对边尺寸适配9mm扳手，

　　作业时不需要大角度转动扳手，在周边有障碍物的位置也能完成拧紧操作，不会因为操作空间不足导致接头拧不到位出现渗漏。接头的内流通径为4mm，匹配通径4mm的微型液压软管、硬管或是引压铜管，能够满足小流量流体的传输需求，不管是低压气动回路的压缩空气传输，还是中低压液压回路的液压油输送，都能保证流道通畅，不会因为通径突变产生额外的压力损失。材质选用黄铜加工，一方面黄铜本身的切削加工性能好，在数控车床上加工螺纹和密封面时能获得更高的尺寸精度，螺纹的配合公差更容易控制，拧紧时的咬合手感均匀，不会出现偏扣、滑丝的问题；另一方面黄铜的耐腐蚀性能够适配常规的液压油、压缩空气、清水等常见传输介质，在常规工况下不需要额外做表面防腐处理，加工成本可控，同时黄铜材质的质地相对偏软，和对应内螺纹部件对接时，配合端面更容易形成紧密的密封贴合，减少生料带、密封胶的使用量，在一些对洁净度有要求的测试气路中，还能避免密封材料碎屑掉入流道堵塞精密阀口。从设计思路上看，这款接头没有做多余的结构扩展，整体采用对称式直通布局，两端的螺纹规格保持一致，减少选型时的配对难度，中间六角部位的长度经过压缩，在保证扳手能够完全卡合不打滑的前提下，尽可能缩短接头的总长度，安装后突出安装基面的尺寸更小，能够让整体管路布局更紧凑。接头两端的螺纹尾部都做了退刀槽设计，一方面是车削加工时的工艺需要，保证螺纹的有效长度足够，另一方面安装时能够让对接的管件端面顶到退刀槽位置，形成轴向的定位，

　　避免接头拧入过深导致螺纹配合长度不足，或是拧入过浅导致密封失效。密封锥面的角度经过精确加工，和对应外螺纹的密封锥面能够形成线接触密封，在额定工作压力下不需要额外加装密封垫片也能保证无渗漏，减少了装配时的零件数量，也避免了垫片老化带来的后期维护问题。在安装边界上，这款接头因为六角对边仅9mm，安装时扳手的活动半径只需要预留12mm左右的空间就可以完成拧紧作业，相比常规同通径接头14mm以上的扳手空间需求，能够节省近三分之一的周边操作空间，在密集排布的阀岛、多通道传感器安装板上使用时，相邻接头之间的中心距可以压缩到12mm以内，大幅提升安装面的元件排布密度。接头两端的螺纹有效长度经过匹配设计，拧入对应内螺纹孔时，

　　不会因为螺纹过长顶到孔底的其他结构，也不会因为螺纹过短导致配合强度不足，在常规的振动工况下也不会出现松脱问题。流道内部采用圆弧过渡设计，没有直角台阶，流体经过时不会产生紊流，在传输带有微小杂质的流体时，也不容易在流道内部形成淤积堵塞，长期使用的稳定性更好。对于三维建模从业者来说，还原这款接头时需要重点注意中间六角部位的尺寸公差、两端螺纹的收尾结构、密封锥面的角度精度，这些细节直接决定了模型导入装配体后做干涉检查、装配模拟时的准确性，如果忽略了退刀槽的尺寸，在虚拟装配时很容易出现接头和对接零件的干涉误报，影响整体设计的判断。在做小型液压站、检测台架的管路布局设计时，这类小尺寸接头的模型能够帮助设计师更精准地规划管路走向，提前预判安装时的扳手操作空间，避免实际加工装配时才发现空间不足的问题，减少后期改图、返工的概率。
