高压油气井用套管头四通气井井口装置

　　在陆上及海洋油气钻完井、高压气井生产作业场景中，套管头四通作为井口装置的核心承压连接件，承担着多层套管悬挂、环空压力管控、井口各组件接口衔接的关键作用，是油气井井口系统中保障井筒压力屏障完整性的核心部件。该装置直接安装在表层套管顶端，是整个井口压力控制体系的基础承载结构，其结构可靠性直接决定了高压油气作业的安全冗余度。

　　从实际作业用途来看，该套管头四通需要同时实现多重功能：一是悬挂后续下入的各层技术套管与生产套管，承载全井段套管柱的轴向重量，抵消套管因温度变化、压力波动产生的轴向伸缩应力；二是实现各层套管之间环空的密封与压力管控，可外接压力表、压井管线、节流管汇，实时监测环空压力，在出现环空带压情况时可及时进行泄压、压井作业；三是为上部的采气树、防喷器组提供标准化的法兰连接接口，保证整个井口系统的安装同轴度与密封一致性。

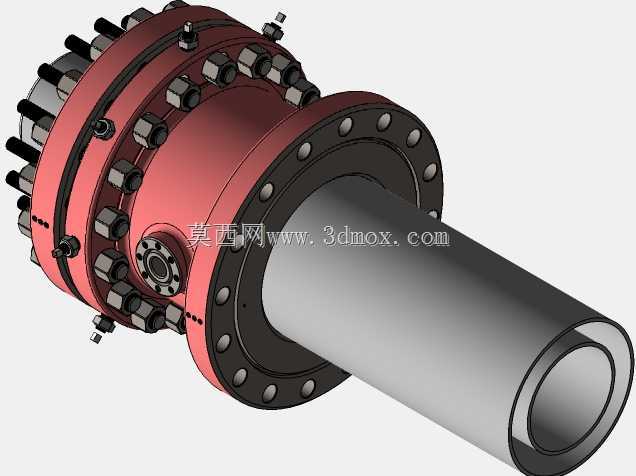

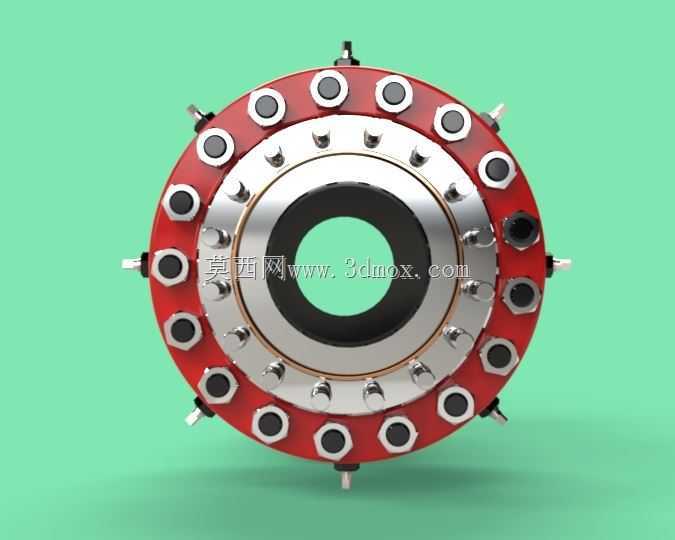

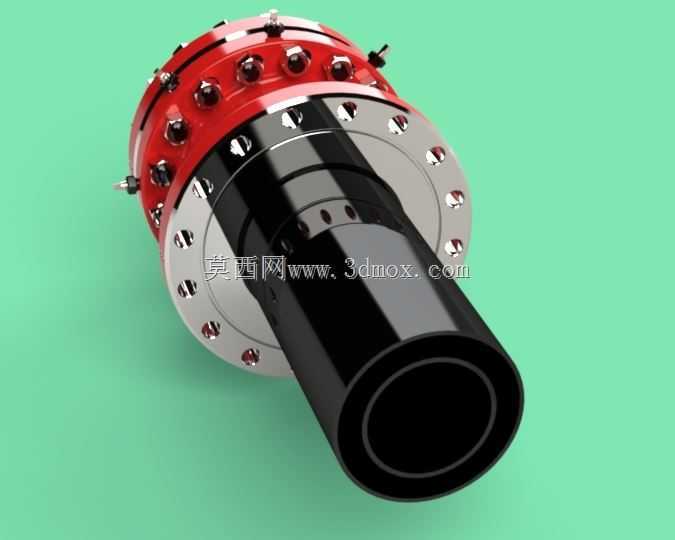

　　从功能特性设计角度，该装置主体采用高强度合金铸钢整体锻造加工，通体做防腐涂层处理，适配高含硫、高腐蚀的油气井作业环境，额定工作压力匹配高压气井的作业压力等级，所有静密封面均采用金属密封+橡胶密封圈的复合密封结构，在高压工况下可实现零泄漏。装置侧部预留的标准法兰接口，可根据作业需求连接压井管汇、节流管汇、监测仪表，无需对主体结构进行二次加工。两侧的紧固螺栓组件采用高强度合金钢材质，经过调质处理，可承受高压工况下的轴向拉力与侧向弯矩，底部的定位销结构可保证安装时与下部套管的同轴度，避免安装偏斜导致的密封失效。

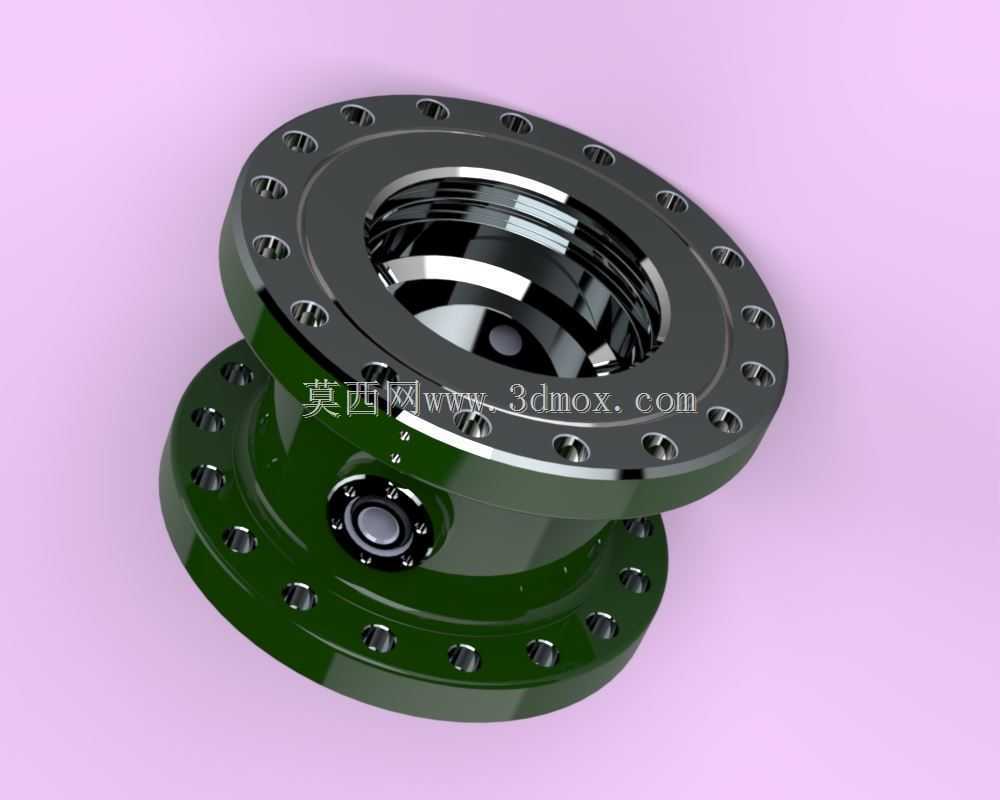

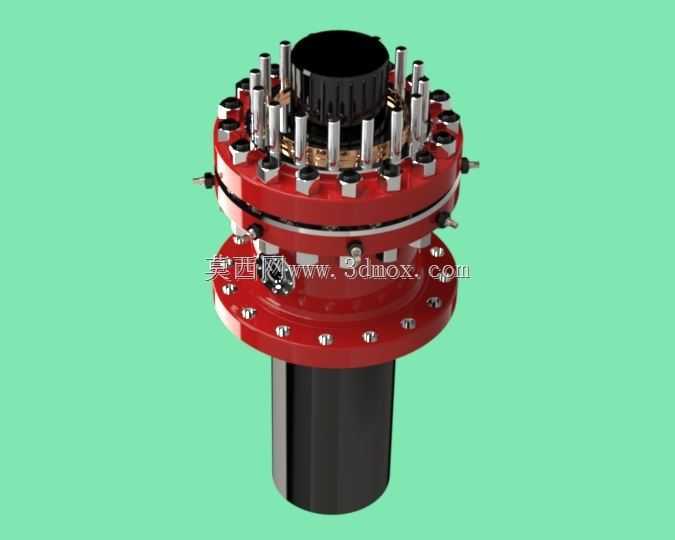

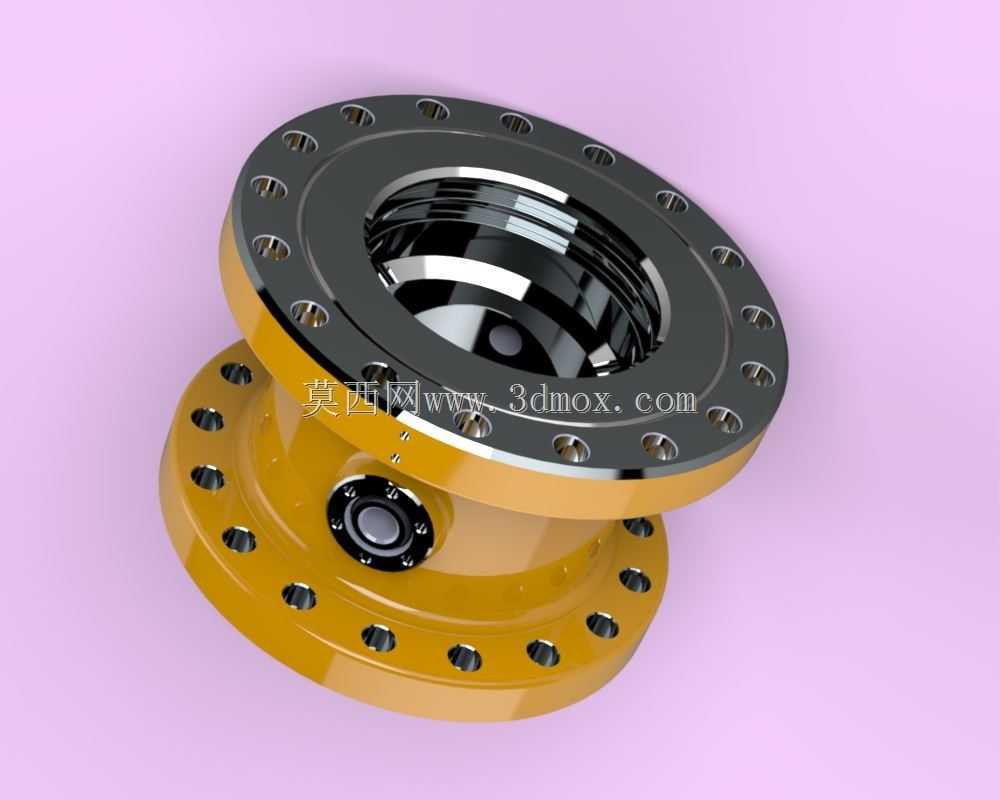

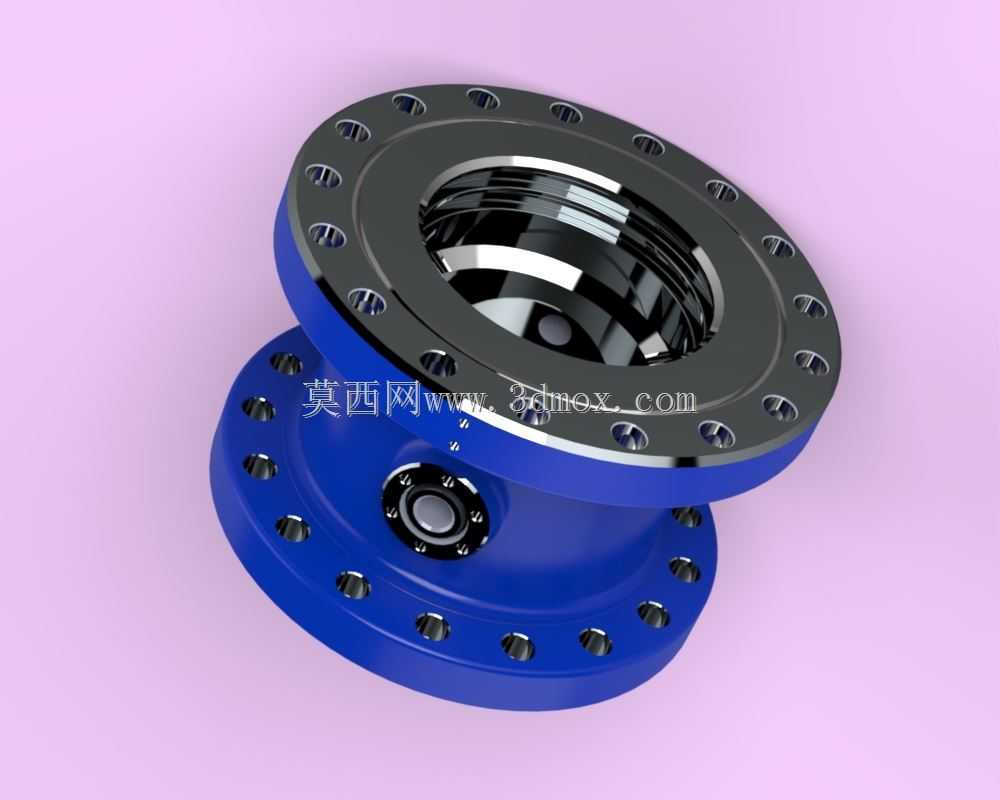

　　在结构设计思路上，该四通采用等径大通径流道设计，内部流道做圆角过渡处理，减少高压流体流经时的冲蚀磨损，延长装置在含砂气井工况下的使用寿命。套管悬挂机构采用卡瓦式悬挂结构，可自适应不同规格的套管外径，悬挂后卡瓦与套管外壁均匀咬合，避免局部应力集中导致的套管变形；密封组件采用自紧式密封结构，井筒内压力越高，密封件与套管壁、主体内腔的贴合越紧密，密封可靠性随压力升高同步提升。装置外部的红色防腐涂层采用工业级重防腐涂装，经过喷砂除锈、底漆、中间漆、面漆多道工序处理，可适应野外露天作业的日晒、雨淋、盐雾腐蚀环境，涂层附着力满足重型机械涂装标准，长期使用不易脱落锈蚀。

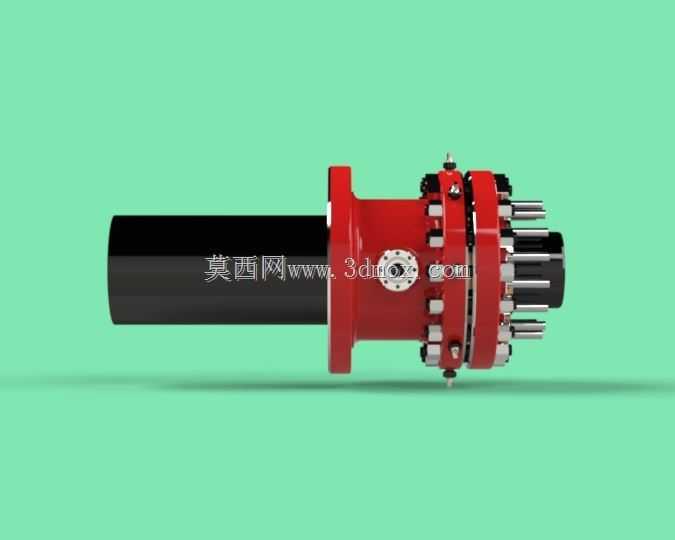

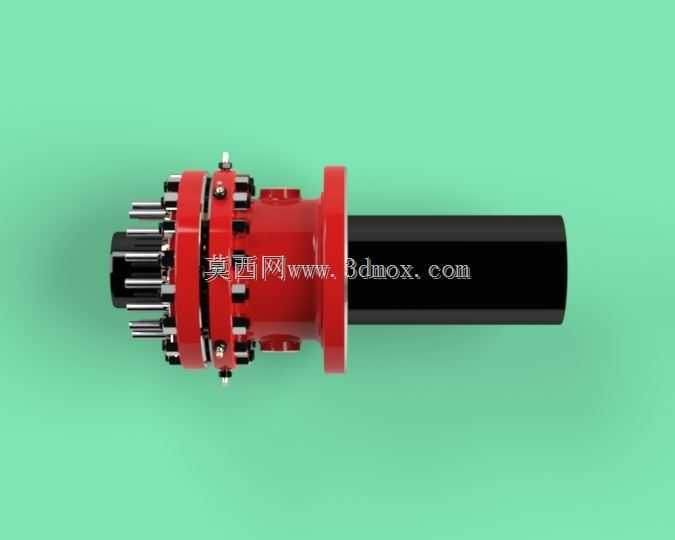

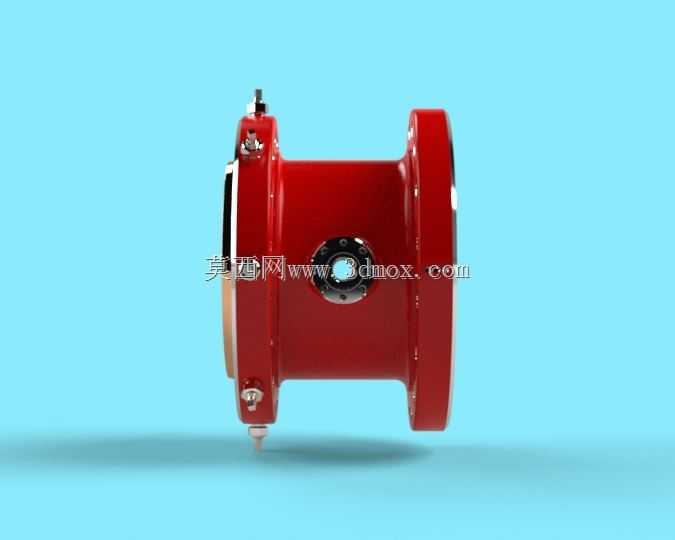

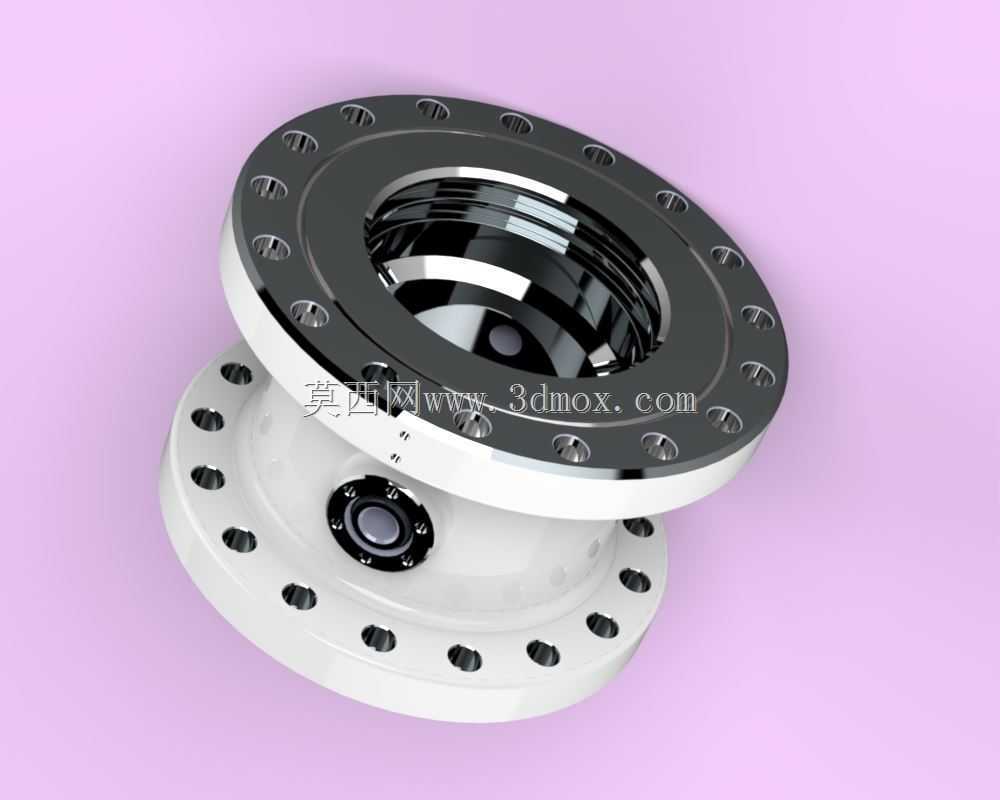

　　从安装边界与尺寸适配角度，该四通上下两端均采用标准API法兰连接尺寸，法兰端面的密封槽尺寸、螺栓孔分布圆直径、螺栓孔数量与孔径均符合行业井口装置标准，可与同压力等级的防喷器组、采气树直接匹配安装，无需额外加工过渡连接件。装置的整体轴向长度经过优化设计，在满足内部悬挂机构、密封组件安装空间的前提下，尽可能压缩整体高度，降低整个井口装置的总高度，减少井口的侧向受力弯矩，提升井口系统的抗风载、抗振动能力。侧部接口的高度位置经过合理排布，预留足够的操作空间，方便现场作业人员安装阀门、仪表，进行后续的维护操作。装置的总重量控制在合理范围内，适配现场吊装设备的吊装能力，无需额外配置重型吊装设备即可完成现场安装作业。

　　在实际现场作业中，该套管头四通的安装精度直接影响后续整个井口系统的使用寿命，安装时需要保证四通端面与套管轴线的垂直度偏差不超过标准要求，法兰连接螺栓需要按照对角顺序分步拧紧，保证每个螺栓的预紧力均匀一致，避免因预紧力不均导致的法兰面渗漏。在生产作业过程中，需要定期通过侧部接口监测各层环空的压力变化，检查密封部位是否存在渗漏，定期对螺栓进行防腐维护，保证装置在全生命周期内的结构可靠性。
