带脚轮可调节网格仓储移动底座结构

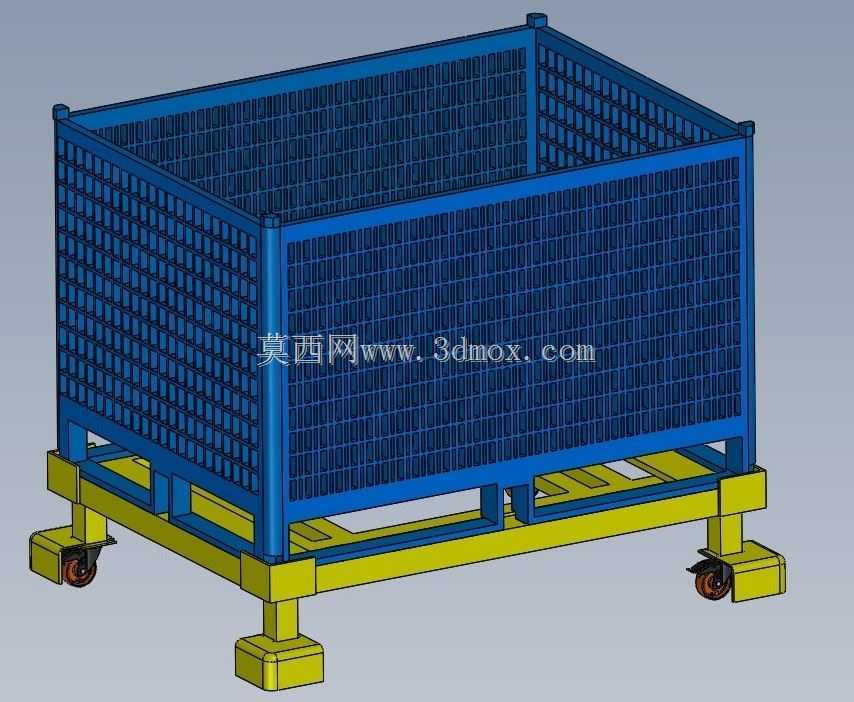

　　在离散制造车间的物料周转环节，这类带可调支撑的网格移动底座是衔接线边暂存与工序转运的核心承载工装，日常主要用于存放机加工半成品、冲压件、装配零部件，适配生产现场从毛坯下料区到机加工工位、再到成品暂存区的短距离转运需求，也可在仓储区域作为单元化载具配合叉车完成整垛物料的库位调整。不同于固定式仓储料架，该结构集成了移动与固定两种工况的适配设计，底部的四个万向脚轮负责短距离推行转运，脚轮带刹车结构可在临时停靠时锁定轮体避免滑移，而四个可调节支撑脚则是在工位长期存放时使用，通过旋转支撑柱调整伸出高度，将整个料箱抬升离开地面，既可以避免脚轮长期受重载出现聚氨酯轮面压溃、轴承变形的问题，也能在地面不平整的车间环境下通过四个支撑脚的高度差调平，保证料箱放置平稳，避免内部堆叠的物料滑落倾翻。

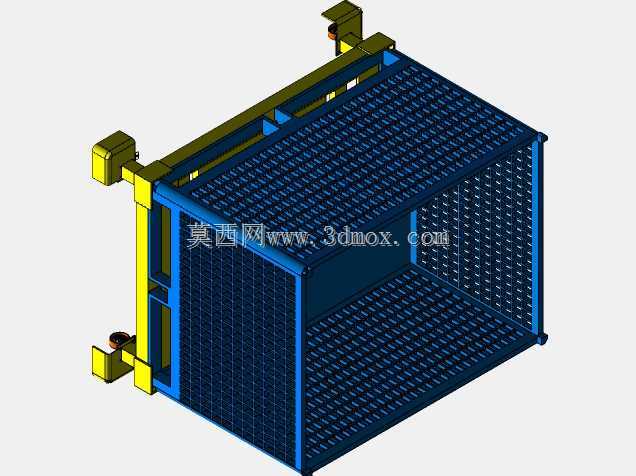

　　从结构设计逻辑来看，上部承载箱体采用网格镂空结构，并非单纯为了减重，更多是考虑生产现场的目视化管理需求，作业人员无需打开箱体就能直接观察内部物料的品类、剩余存量，方便及时补料；同时网格结构在存放带切削液的机加工零件时，残留的切削液可以直接从网格缝隙滴落，不会在箱底积液造成零件锈蚀，也便于日常清扫时的灰尘、铁屑排出。箱体框架采用矩形钢管拼焊成型，所有网格交点位置都做了满焊处理，避免长期受物料撞击出现网丝开焊脱落的问题，箱体顶部的四个角做了圆弧包边处理，既可以避免转运过程中尖锐边角磕碰人员、刮碰周边设备，也能在多个料箱堆叠时起到定位导向作用，上层料箱的底部框架可以刚好卡在下层箱体的顶部包边内侧，堆叠时不会出现滑移错位。

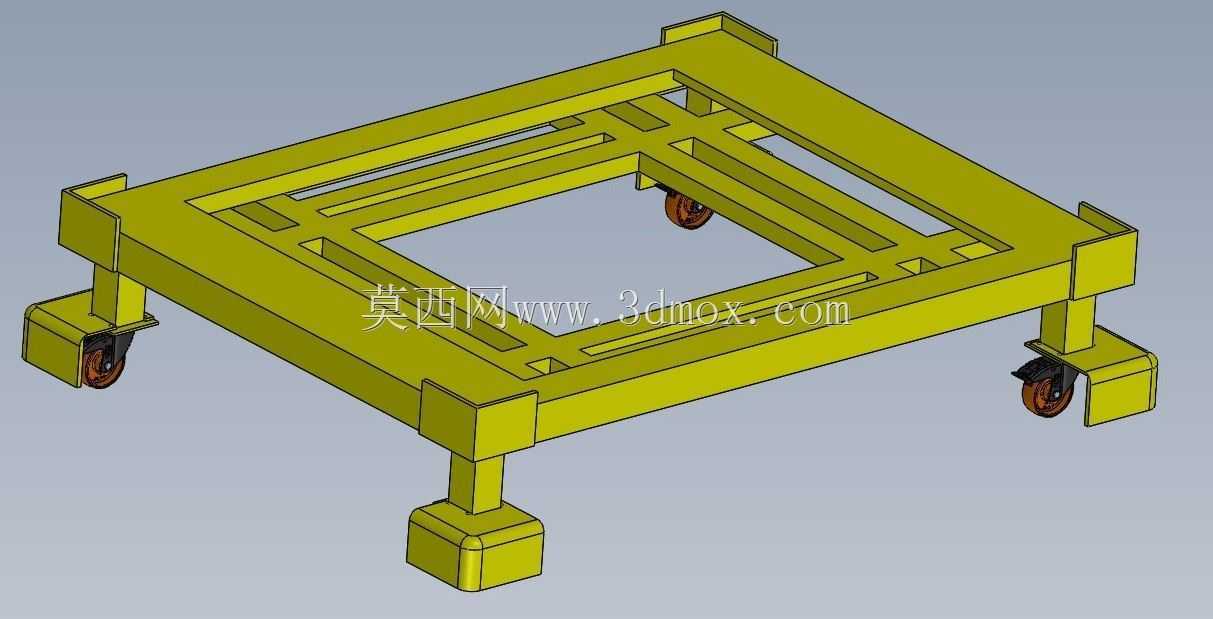

　　下部的承载底盘采用H型焊接框架结构，两根纵向主承梁采用加厚矩形管制作，刚好对应上部箱体的底部受力边，保证箱体放置后的载荷直接传递到主承梁上，不会出现局部受力变形；横向连接梁在脚轮安装位、支撑脚安装位都做了加强筋焊接，避免重载时安装位出现焊缝开裂。可调支撑脚采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，且具备一定的自锁性能，调整到合适高度后不会因为长期受载出现螺纹回转导致高度变化，支撑脚的底部采用大直径尼龙垫，接触地面时不会划伤车间环氧地坪，也能增大接触摩擦力，提升放置稳定性。

　　在安装边界与尺寸适配方面，该结构的整体外廓尺寸适配标准叉车的叉齿间距，两根纵向主承梁之间的预留间隙刚好满足普通手动液压叉车、电动平衡重叉车的叉齿进入，不需要额外配置托盘就能直接完成叉取转运，减少了托盘的采购与管理成本；脚轮的安装高度与支撑脚的最大调节行程做了匹配设计，当支撑脚完全收回时，脚轮的最低位置比支撑脚底部低20mm，保证推行时支撑脚不会剐蹭地面，当支撑脚完全伸出时，可将整体结构抬升30mm，让脚轮完全离开地面，实现稳定放置。上部网格箱体的内部尺寸适配常见的标准物料箱尺寸，可以直接将整箱标准件放入其中，也可以根据存放物料的类型加装分隔板，实现不同规格物料的分类存放，箱体侧面预留了标签安装位，可以直接插装物料标识卡，方便仓储管理时的快速识别。

　　实际使用中，这类结构的载荷冗余设计按照额定承载1.2倍做校核，所有焊接位置都做了去应力处理，避免长期受载出现框架变形，表面采用喷塑处理，相比普通喷漆更耐车间内的切削液、机油腐蚀，日常清理时直接用高压气枪吹扫或者抹布擦拭就能去除表面附着的铁屑、灰尘，维护成本极低。针对不同的使用场景，还可以通过调整支撑脚的螺纹长度、更换不同材质的脚轮来适配，比如在油污较重的冲压车间，可以更换为耐油橡胶轮，在需要防静电的电子装配车间，可以更换为防静电脚轮配合整体接地结构，避免静电积累击伤电子元器件。
