汽车轮胎橡胶密封件周转吊运推车结构

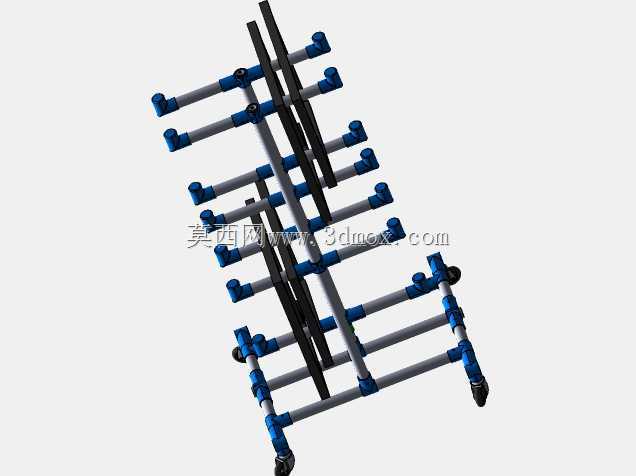

　　在汽车零部件生产车间的密封件加工工段，橡胶密封件完成硫化、修边工序后，往往需要转运至装配线旁的待装区，这类橡胶件质地偏软，表面不能出现磕碰、挤压变形，传统的通用周转筐堆叠存放容易造成下层密封件受压形变，直接影响后续轮胎装配的密封性能，这款专用的周转吊运推车正是针对该场景设计的工位辅助工装。从结构布局来看，设备底部采用标准精益管搭建的矩形承载框架，四个角点配置带刹车的万向脚轮，可满足车间内平坦环氧地坪上的灵活推移，脚轮安装座与精益管通过金属接头锁紧，单轮额定承载满足整车载荷需求，底部框架的长宽尺寸控制在800mm×600mm区间，可顺利通过车间常见的1m宽人行通道与设备间安全通道，不会占用过多通行空间。框架主体采用多层挂装结构设计，

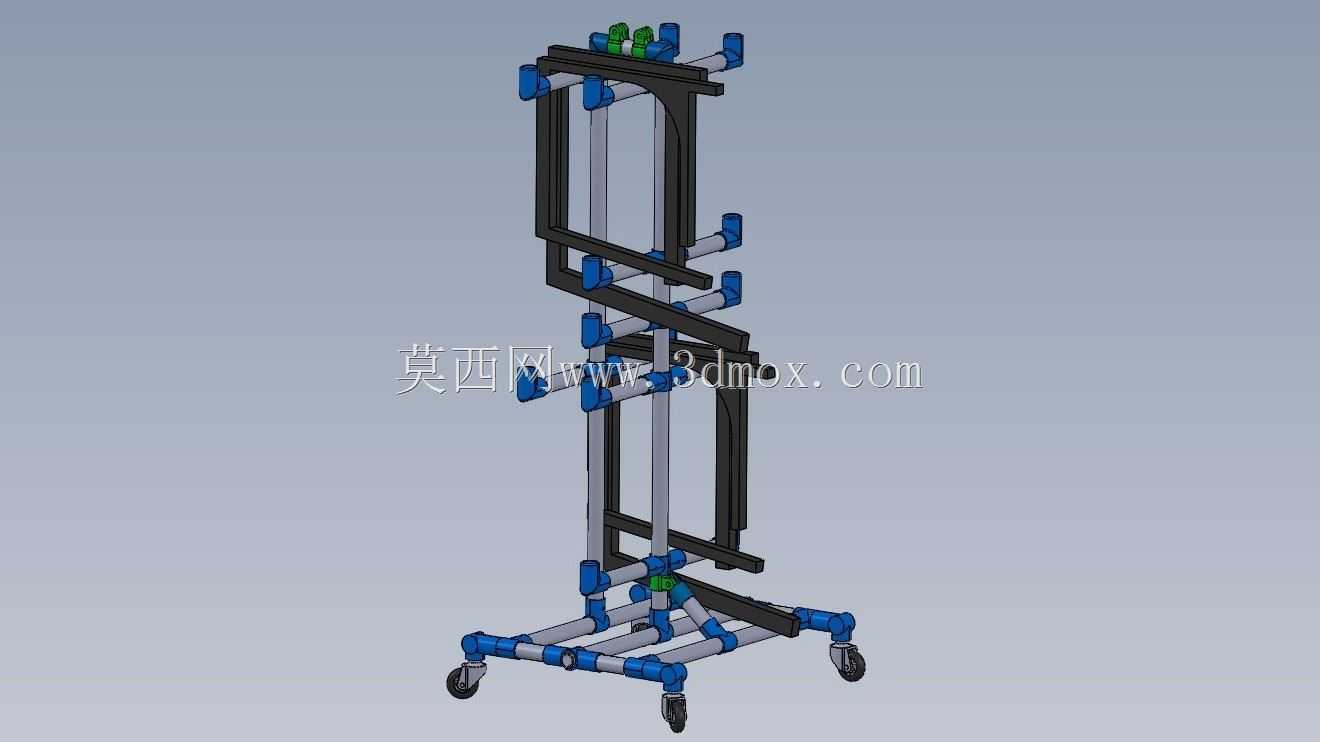

　　竖向设置的精益管作为主支撑立柱，搭配多组横向伸出的挂杆，挂杆端部套有蓝色的塑料防护套，避免刮伤橡胶密封件的表面，挂杆的层间距根据常见汽车轮胎密封件的直径尺寸设置，每层可挂装多件密封件，挂装状态下密封件处于自然垂放状态，不会出现堆叠挤压的问题，有效避免橡胶件长期受压产生的永久变形。设备顶部设置有专用的吊运连接结构，配置两组绿色的吊装限位块，可直接适配车间内常见的平衡吊、手动葫芦的吊具连接，当需要跨工段转运、或是将物料提升至装配线的高位料架时，无需额外更换吊具，直接通过顶部结构即可完成整车载荷的吊运，无需将物料从车上卸下二次搬运，大幅降低操作工人的搬运强度。在结构设计的细节上，框架侧面设置有斜向加强的精益管支撑，

　　通过标准管接头与主框架锁紧，形成稳定的三角形受力结构，避免满载推移或是吊运过程中框架出现侧向形变，所有精益管的管口都配有端盖封堵，防止车间内的切削液、灰尘进入管内造成锈蚀，延长工装的使用寿命。挂杆的伸出长度经过核算，既保证单根挂杆可挂装足够数量的密封件，又不会因为伸出过长导致挂杆在满载时出现下挠变形，挂杆与主立柱的连接采用快拆式接头，可根据不同批次密封件的尺寸灵活调整层间距，适配不同规格轮胎密封件的存放需求。从安装边界来看，设备整体高度控制在1800mm以内，可顺利通过车间内2m净高的防火门与流水线下方的通行空间，空载状态下整体重量较轻，单人即可轻松推动转向，带刹车的脚轮可在装配线旁定位时锁止，避免推车受外力滑动影响取料效率。

　　不同于通用的物料推车，这款结构完全围绕橡胶密封件的存放特性设计，挂装的存放方式既保证了密封件的外观质量，也方便操作工人快速取放物料，每一层的挂杆位置清晰，可实现不同规格密封件的分类存放，避免混料导致的装配错漏。在实际使用场景中，该推车可直接对接密封件修边工位的出料端，工人完成修边后可直接将密封件挂在对应层的挂杆上，挂满后直接推移至轮胎装配工位，或是通过顶部吊装结构转运至二楼的装配车间，全程无需二次倒运物料，减少了密封件在转运过程中被磕碰、沾污的概率。框架采用的精益管搭建方式也具备较好的拓展性，后续如果需要适配更大尺寸的密封件，只需更换更长的挂杆、调整立柱的连接位置即可完成改造，无需重新制作整体框架，降低了工装的迭代成本。所有连接接头均采用标准精益管配件，市场通用性强，日常维护时如果出现接头松动、脚轮损坏的情况，可快速更换标准配件，无需专门定制维修零件，减少工装的停机维护时间。在受力设计上，底部框架的横向支撑管间距经过优化，即使在满载状态下，框架的整体形变量控制在允许范围内，不会出现底部下垂、框架歪斜的问题，顶部吊装位置的受力点直接与主立柱连通，吊运时的载荷直接通过主立柱传递至底部框架，不会对横向挂杆产生额外的拉力，保证吊运过程的结构稳定性。
