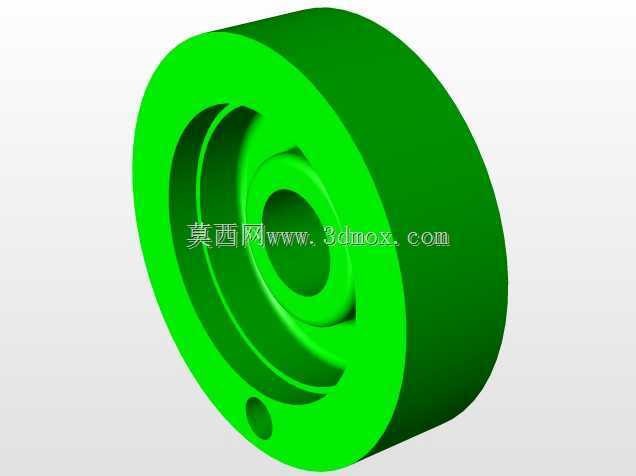

工装用圆柱式工具定位锁紧组件

　　在多工位自动化装配线、机加工工装夹具的工位布局中，这类圆柱式定位组件常被用于快换工装的末端定位环节，替代传统的固定式定位销结构，解决工装快换时对位精度不足、锁紧操作繁琐的痛点。从实际产线应用来看，这类定位件多安装在工装基板的侧装位或端装位，配合工装托盘上的定位衬套使用，当托盘输送至指定工位后，定位组件的前端导向段先插入衬套完成初定位，后续锁紧段通过内部的弹性胀紧结构实现无间隙锁紧，避免工装在加工或装配过程中出现窜动，保障工位作业的重复定位精度。

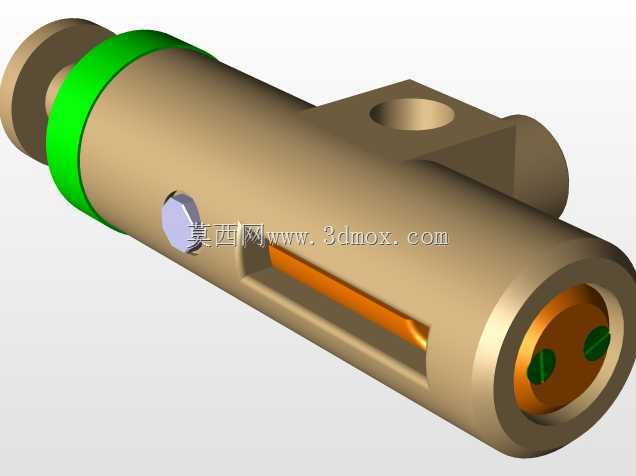

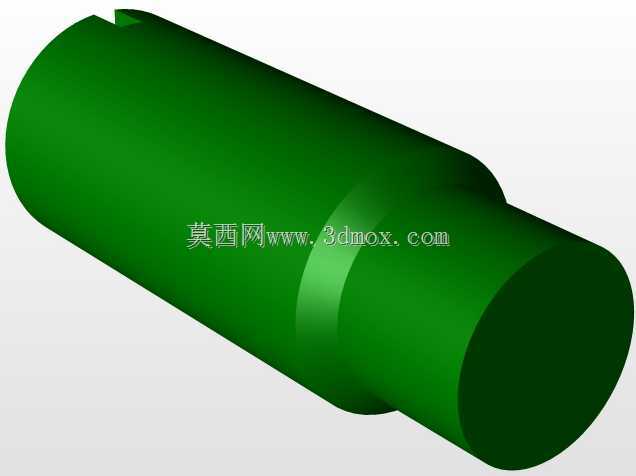

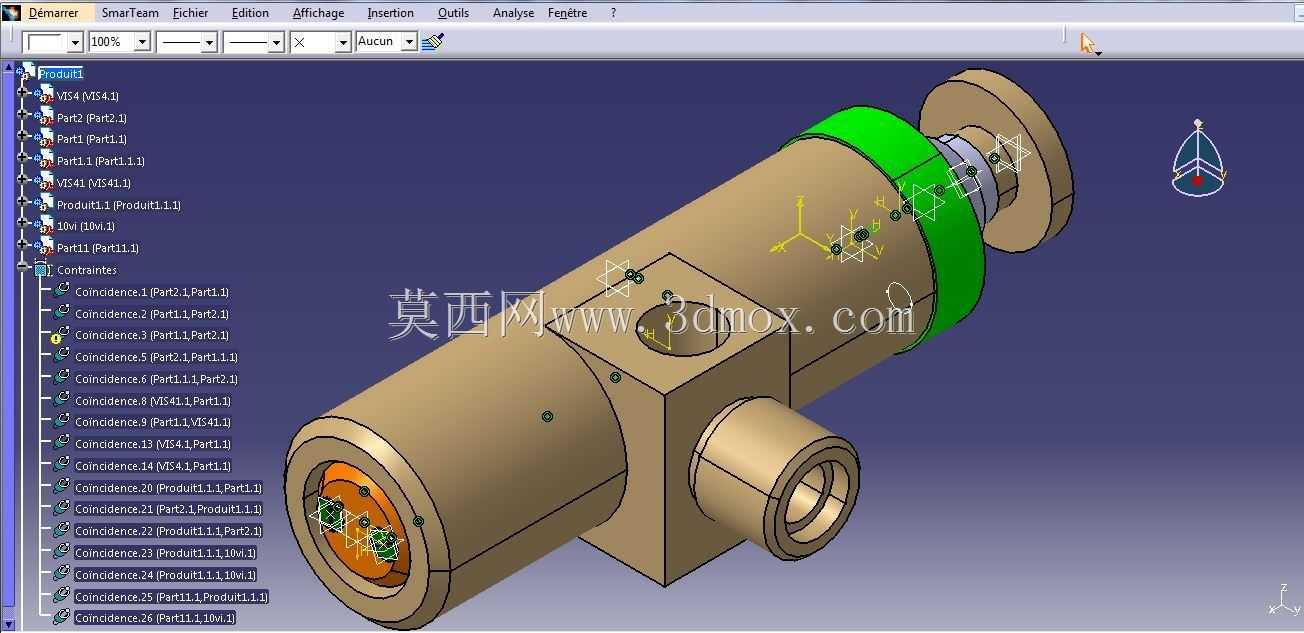

　　从结构设计逻辑来看，该组件采用同轴圆柱主体作为基础承载结构，主体外径根据适配的工装安装孔尺寸做公差匹配，外圆表面磨削至h6公差等级，保证与安装孔的配合间隙控制在0.02mm以内，避免安装后出现径向晃动。主体前端设置的绿色密封环为丁腈橡胶材质，主要用于阻挡加工过程中的切削液、金属碎屑进入组件内部的运动腔室，避免内部胀紧结构出现卡滞；侧面开设的长条形窗口为锁紧状态观察窗，窗口内的橙色标识件会随内部锁紧机构的动作产生位移，操作人员可直接通过橙色件的位置判断当前定位组件处于锁紧还是释放状态，无需额外加装位置检测传感器即可完成状态目视确认，降低工装的制造成本。

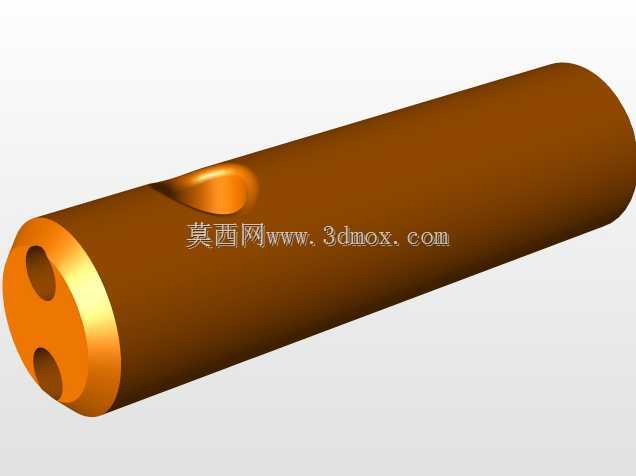

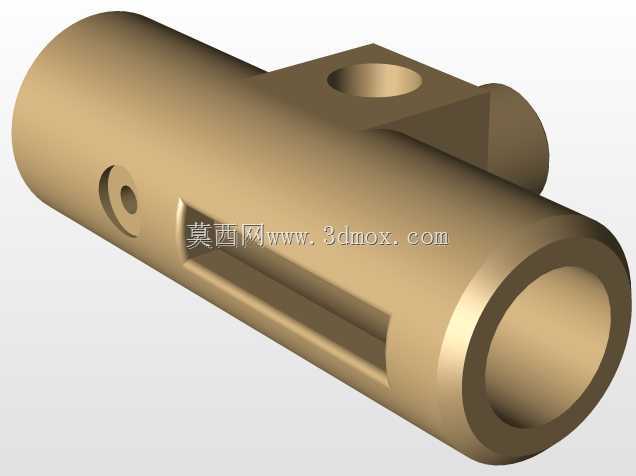

　　主体侧面伸出的带孔凸耳为安装固定位，凸耳上的通孔用于穿装锁紧螺钉，将整个定位组件固定在工装基板上，凸耳与主体的连接位置做了R角过渡处理，避免应力集中导致的凸耳断裂问题，凸耳的厚度根据组件的额定锁紧力做匹配设计，保证在1500N的侧向剪切力作用下不会出现变形。主体尾端的两个绿色紧固螺钉用于调整内部弹性胀套的预紧力，装配时可根据实际需要的锁紧力大小，旋转螺钉调整胀套的张开量，适配不同重量工装的定位锁紧需求；尾端外圆设置的扁位结构用于安装时的扳手夹持，避免拧紧安装螺钉时整个组件跟转，提升装配效率。

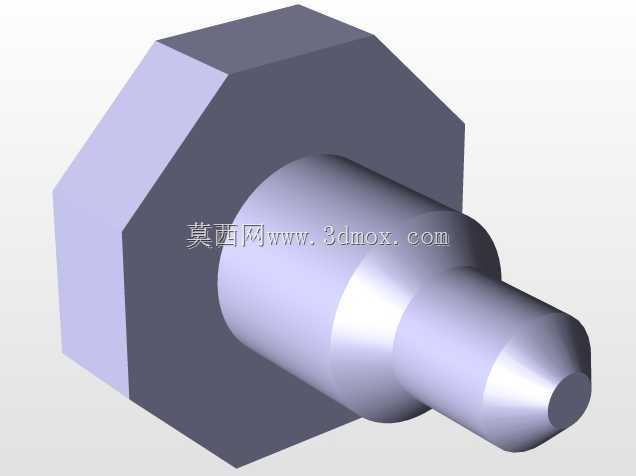

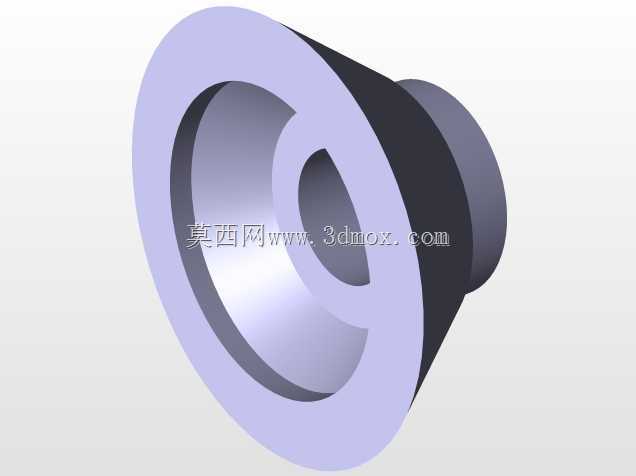

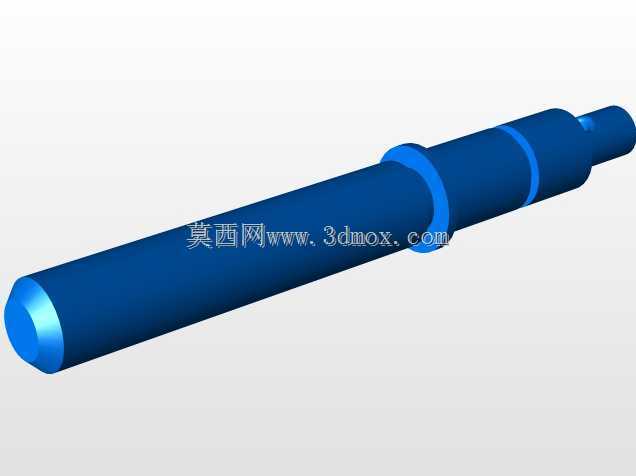

　　从安装边界尺寸来看，该组件主体总长控制在120mm以内，最大外径32mm，安装时需要在工装基板上开设直径32mm的安装通孔，凸耳位置需要预留40mm×25mm的安装平面，安装平面的平面度公差需控制在0.05mm以内，保证组件安装后轴线与工装基板的垂直度误差不超过0.03mm/100mm。前端导向段长度为15mm，导向端做了15°的倒角处理，方便与工装托盘上的衬套快速对位，即使托盘存在±2mm的位置偏差，也能通过导向段顺利导入定位孔，适配自动化产线中托盘输送的位置误差范围。

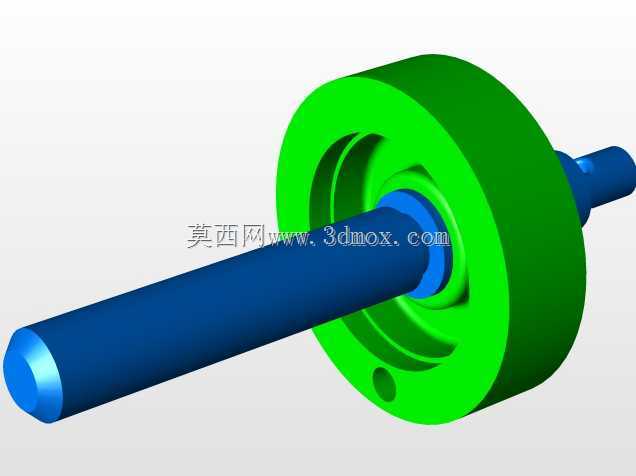

　　在实际使用场景中，这类定位组件可兼容气动、手动两种驱动模式，若接入压缩空气可实现自动锁紧释放，适配全自动化产线的快换需求；若不接入气源，也可通过侧面的内六角螺钉手动调整锁紧状态，适配小批量生产的手动工装场景。内部的胀紧结构采用不锈钢弹性片制作，长期反复胀缩不会出现塑性变形，锁紧重复定位精度可控制在0.01mm以内，满足精密机加工、精密装配工位的定位精度要求。组件内部的运动副均做了镀硬铬处理，表面硬度达到HRC55以上，耐磨性能优异，正常工况下可实现100万次以上的锁紧循环无故障，减少工装的维护频次。

　　不同于传统的固定式定位销，该组件在完成定位的同时可实现自动锁紧，无需额外加装夹紧机构，大幅简化工装的结构设计，减少工装的整体占用空间，对于布局紧凑的多工位回转台工装、线性输送线快换工装而言，这类集成式定位锁紧组件能有效降低工装设计难度，缩短工装的开发周期。在汽车零部件装配工位、3C产品精密加工工位、小型零部件检测工位的工装设计中，这类定位组件的应用占比逐年提升，主要得益于其集成化的设计、稳定的锁紧性能以及宽泛的场景适配性，不需要针对特定工位做过多的定制化修改，直接选用标准规格即可满足大部分场景的使用需求。
