小型回转式压缩机构三维结构设计

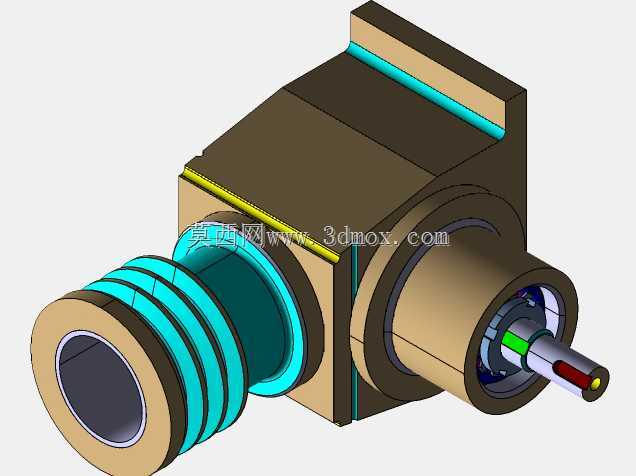

　　这款回转式压缩结构的设计，最初是面向小型气动系统的气源供给需求展开的，区别于大型工业用往复式压缩机的厚重结构，该结构更适配对安装空间有严格限制的集成式气动设备场景，比如小型自动化产线的末端执行器供气、便携检测设备的正压气源供给、实验室小型气动实验台的动力源配套等场景，这类场景往往不需要超大排量的压缩空气输出，但对结构的集成度、运行稳定性、安装适配性有较高要求。从结构布局来看，该设计采用同轴式腔体布局，将压缩腔、传动主轴、密封组件、动力输入接口整合在同一轴线上，有效压缩了整体的径向安装尺寸，安装时仅需通过主体的方形基座完成定位固定，基座上预留的安装孔位可适配不同规格的安装支架，不管是卧式水平安装还是立式垂直安装，

　　都能保证内部传动组件的同轴度要求，不会因为安装姿态的变化导致密封件偏磨或者传动卡滞。功能实现层面，该结构通过主轴带动偏心回转组件在腔体内做回转运动，配合腔体侧壁的密封隔片完成进气、压缩、排气的连续工作循环，区别于往复式结构的活塞往复运动，回转式的运动轨迹更平滑，运行时的振动幅度更小，对安装基座的强度要求更低，同时连续回转的运动形式也能让压缩空气的输出压力更平稳，不会出现往复式结构常见的压力脉动问题，适合给对气压稳定性要求较高的精密气动元件供气。设计过程中重点考量了密封结构的可靠性，在主轴伸出端、腔体端盖结合面、回转组件与腔体内壁的配合面都设置了对应的密封结构，其中主轴伸出端采用多道环形密封槽搭配密封圈的设计，

　　既可以阻挡腔体内的压缩空气泄漏，也能避免外部的粉尘、杂质进入腔体内部磨损配合面；腔体端盖与主体的结合面采用止口定位加平面密封的形式，保证装配时的同轴度同时，杜绝结合面的泄漏问题；回转组件与腔体内壁的配合则采用了弹性密封片的设计，密封片可随回转过程中的间隙变化自动补偿贴合量，长期运行后即使出现轻微磨损，也能保证密封性能不会出现明显衰减。从安装边界来看，主体方形基座的边长尺寸控制在紧凑范围内，轴向总长度适配小型设备的安装空间预留，动力输入端的轴径采用标准气动马达、小型伺服电机的通用输出轴尺寸，可直接通过联轴器连接动力源，不需要额外定制转接轴套；进气与排气接口分别设置在腔体的对应位置，接口采用标准管螺纹规格，可直接连接常规气动管路，

　　不需要额外加工转接接头。在结构细节处理上，传动主轴采用两端支撑的布局形式，两端分别设置轴承承载径向载荷，避免主轴悬臂过长导致的回转精度下降问题，轴承位置预留了润滑脂存储腔，可在长期运行过程中持续给轴承提供润滑，延长维护周期；腔体内部的流道做了圆弧过渡处理，减少压缩空气流动过程中的阻力损失，提升压缩效率；回转组件的动平衡做了针对性优化，所有回转件都做了对称减重处理，保证高速回转时的动平衡精度，降低运行时的振动与噪音。这款结构的设计没有追求极端的性能参数，而是围绕小型集成化场景的实际使用需求，在结构紧凑性、安装适配性、运行可靠性、维护便捷性几个维度做了平衡，既可以作为独立的小型气源单元使用，也可以作为集成模块嵌入到成套设备内部，为设备的气动系统提供稳定的压缩空气供给，建模过程中所有配合面的尺寸公差、形位公差都按照实际加工要求做了对应设置，装配关系完全符合实际装配逻辑，可直接用于后续的工程图输出、加工工艺编制以及虚拟装配验证。
