带制动结构的电动滑板车驱动车轮

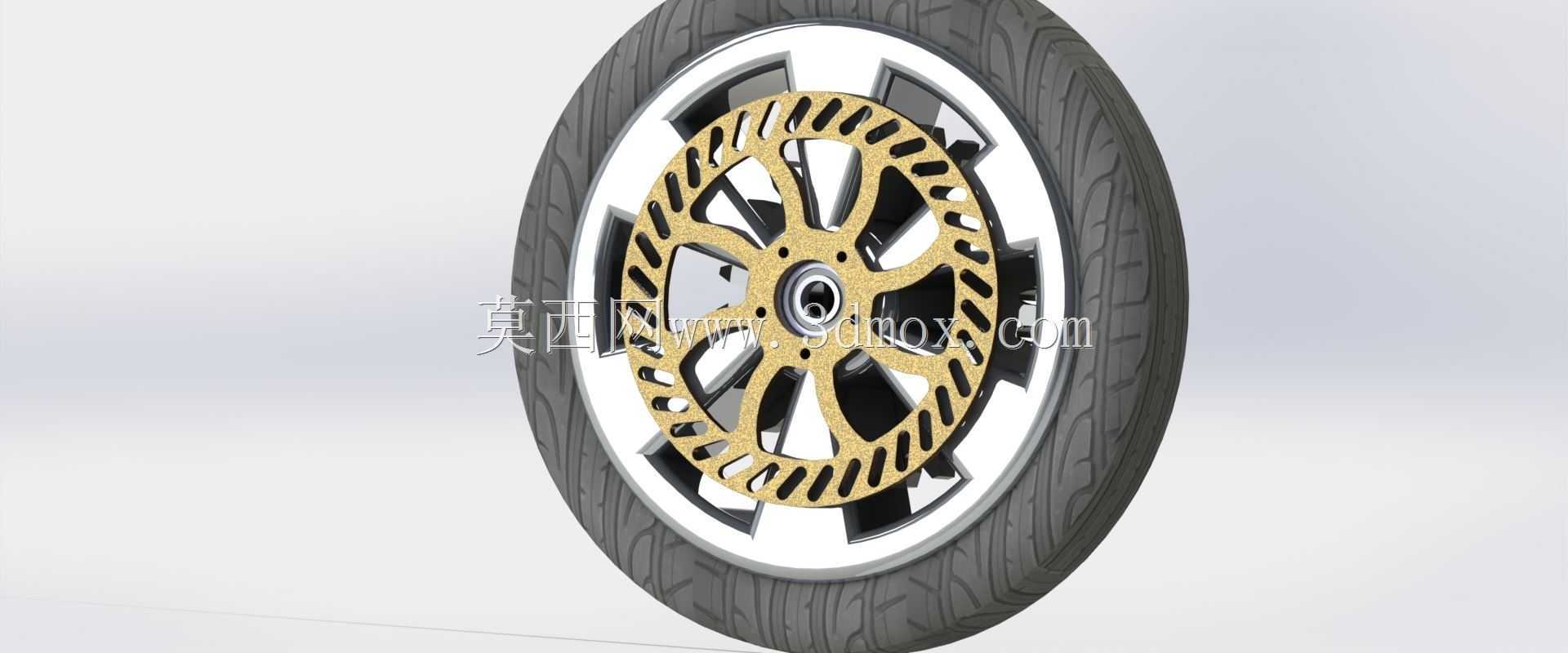

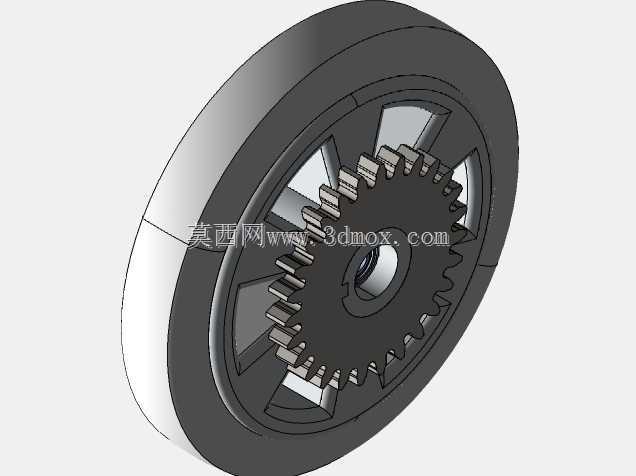

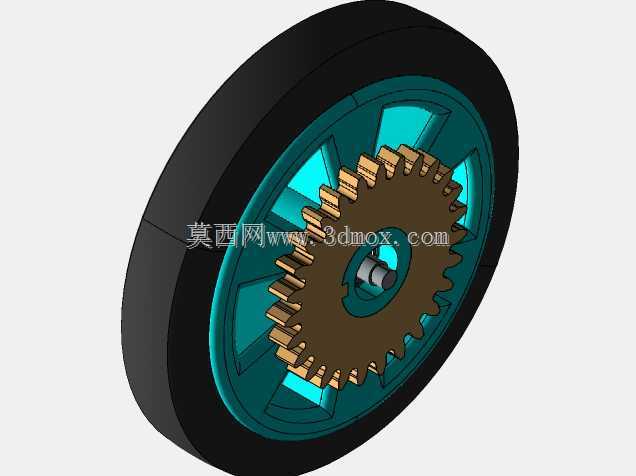

　　在短途微出行装备的结构设计领域，车轮作为直接接触路面、承载整车与骑乘者载荷、传递驱动力与制动力的核心部件，其结构合理性直接决定整车的行驶安全性、动力传递效率与维护便捷性，这款集成制动盘与传动齿轮的电动滑板车车轮，正是面向民用短途代步场景做的一体化结构设计。从实际应用场景来看，这类车轮主要适配轮径8-10英寸区间的成人款电动滑板车，既可以用于城市平坦铺装路面的日常通勤代步，也能适配园区巡检、商圈短途配送这类低速高频的作业场景，相比传统分体式装配的车轮结构，一体化集成的设计能大幅减少装配环节的公差累积，降低售后维护时的零件对位难度。从功能特性上拆解，这款车轮将三个核心功能模块做了同轴集成：最外层是高阻尼橡胶材质的轮胎层，胎面做了细密的防滑纹路设计，接触路面时可以通过橡胶形变过滤铺装路面的细小颠簸，同时纹路结构可以在湿滑路面破除胎面与路面间的水膜，提升抓地极限；中间的轮辐支撑结构采用辐条式镂空设计，青蓝色的轮辐沿轮毂中心呈放射状均匀分布，每根辐条的截面做了变厚度处理，靠近轮缘位置厚度更大以承接路面传递的径向冲击，靠近中心位置厚度收窄以降低整体转动惯量，让车轮的加速响应更灵敏；轮毂中心位置集成了钢制传动齿轮与制动盘结构，传动齿轮的齿形采用渐开线直齿设计，模数匹配常规电动滑板车的驱动输出齿轮，啮合间隙控制在0.1-0.2mm区间，既可以保证动力传递时无明显旷量，也能避免齿间过紧导致的转动阻力过大，制动盘与轮毂采用一体式嵌合结构，

　　相比后期螺丝固定的分体制动盘，不会出现高速制动时制动盘偏摆、刹车抖动的问题，制动时夹器夹紧制动盘产生的摩擦力可以直接通过轮毂本体传递到轮胎，制动力传递路径更短，制动响应延迟更低。在设计思路上，这款车轮优先考虑了装配兼容性与结构可靠性，轮毂中心的轴承安装位做了标准尺寸的限位台阶，可以适配常规6001系列深沟球轴承，安装轴径统一为12mm，与市面上多数主流电动滑板车的前叉、后平叉安装槽位匹配，不需要额外做转接件即可完成替换安装；轮胎与轮缘的配合采用过盈压装设计，轮缘内侧做了一圈凸起的止口结构，压装后轮胎不会在急加速、急制动时出现相对轮辋的滑转，避免传动失效。从安装边界来看，这款车轮的整体轴向宽度控制在75mm以内，

　　制动盘的安装平面与轮毂中心基准面的位置度公差控制在0.05mm以内，装配后制动盘与刹车夹器的间隙可以稳定保持在1-1.5mm区间，不会出现蹭碟问题；传动齿轮的中心与轮毂中心的同轴度公差控制在0.03mm以内，齿轮啮合时不会出现偏载打齿的问题，能有效延长传动副的使用寿命。在结构强度校核层面，轮辐部分采用玻纤增强尼龙材质注塑成型，静态径向承载能力可以达到150kg，完全覆盖成人骑乘加随身物品的载荷需求，制动盘采用45号钢冲压成型后做表面淬火处理，表面硬度达到HRC40-45，连续制动10次后的热衰减量控制在15%以内，满足城市道路频繁启停的使用需求；轮胎采用耐磨橡胶配方，邵氏硬度控制在65-70A，兼顾抓地力与滚动阻力，

　　正常铺装路面行驶的耐磨寿命可以达到3000公里以上。不同于很多滑板车车轮将传动、制动结构做成分体零件的设计，这款集成式结构在设计阶段就做了整体的动平衡校正，车轮在25km/h的额定转速下转动时的剩余不平衡量控制在5g·cm以内，高速行驶时不会出现明显的轮组抖动，提升骑乘的稳定性。对于三维建模从业者而言，这类集成式轮组的建模需要重点关注各个配合面的公差匹配，尤其是轴承位、齿轮啮合位、制动盘安装位的形位公差设置，不能只做外观曲面的复刻，要充分考虑实际装配时的工艺可行性，比如轮辐的注塑拔模角度设置在1.5度，避免注塑生产时出现粘模问题，齿轮的齿根位置做了R0.5的圆角过渡，避免热处理时出现应力集中导致的齿根断裂问题。在实际选型替换时，只需要确认原车的轮径、安装轴径、刹车夹器的安装位置与齿轮模数匹配，即可直接替换安装，不需要对原车结构做额外改装，大幅降低了售后维修与改装的门槛。
