带脚轮可调节式设备移动承载底座

　　在车间生产线边的工位器具适配、中小型检测设备的工位转场、轻型装配工装的位置调整场景里，这类带脚轮的可调移动底座是非常实用的承载基础件。不同于固定式焊接机架，它的核心设计逻辑是兼顾移动灵活性与就位后的稳定性，解决生产现场设备频繁换线、工位调整时的搬运难题，同时避免普通无支撑脚轮在设备作业时出现的晃动、位移问题。

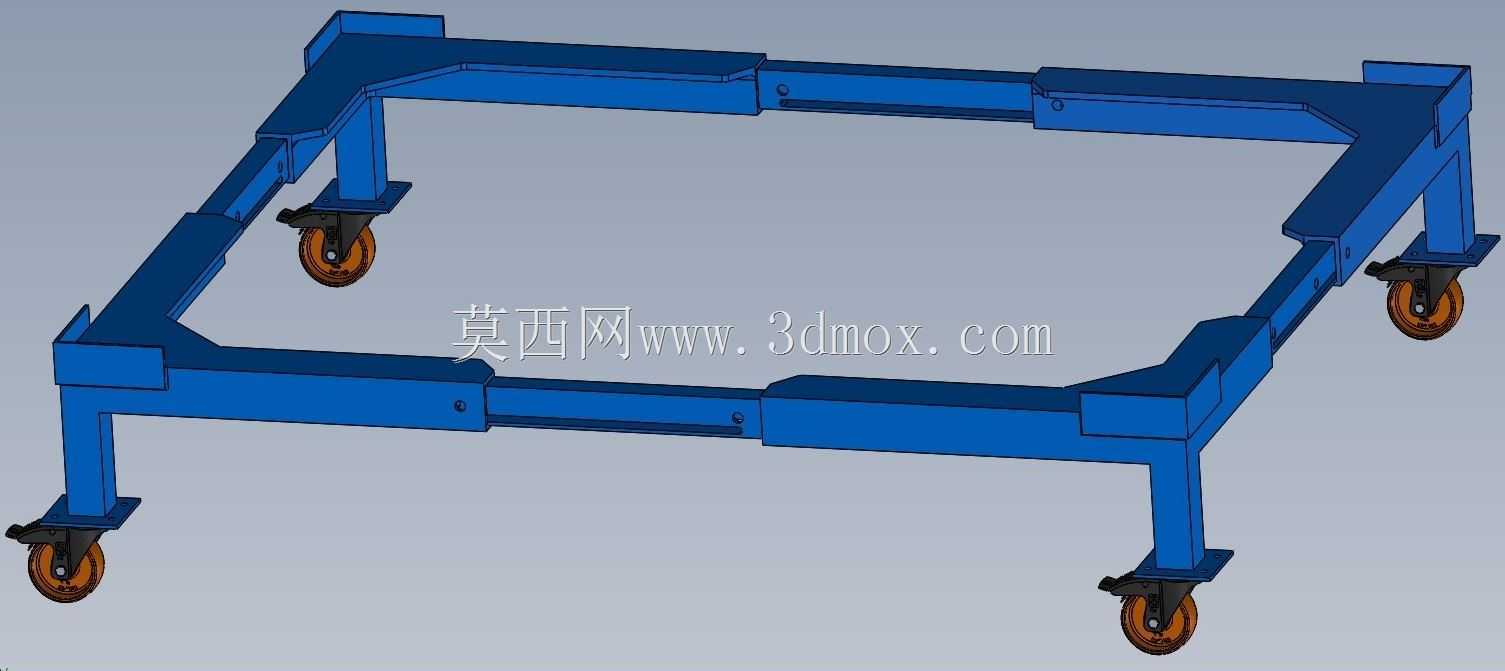

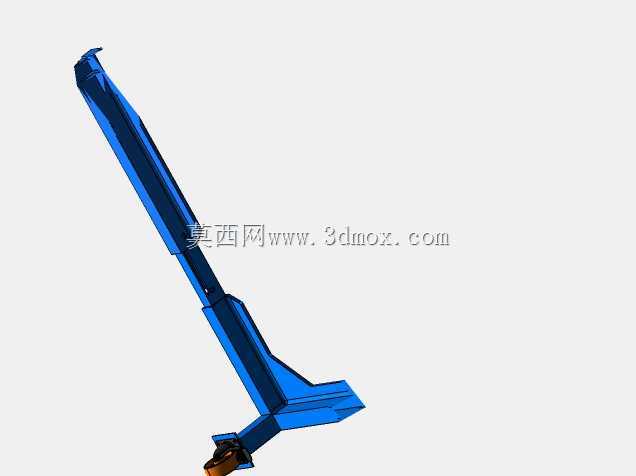

　　从结构设计来看，整体采用矩形框型焊接机架作为主体承载结构，框架主梁选用标准矩形钢管拼焊而成，框型结构的优势在于自重较轻的同时能获得较好的抗扭刚度，四个角部向下延伸出支腿结构，支腿底端同时集成了万向脚轮与可调支撑脚垫。脚轮选用带刹车的万向工业脚轮，单轮额定载荷匹配整体框架的承载上限，轮面采用聚氨酯材质，既能在环氧地坪、水泥地面上滚动时减少噪音，也不会划伤车间地面，四个脚轮的安装位置做了内收设计，避免推移过程中脚轮突出框架边缘磕碰周边设备或人员。

　　可调支撑脚垫采用螺杆调节结构，与支腿底端的焊接螺母配合，当底座推移到指定工位后，旋转调节脚垫使其接触地面并将整体框架抬升1-2mm，让脚轮完全脱离地面承载，此时整个底座的载荷全部通过四个支撑脚垫传递到地面，配合脚垫底部的防滑橡胶垫，能大幅提升设备放置后的稳定性，即使上方搭载的设备存在小幅振动作业，也不会出现位置偏移。框架的长度与宽度方向预留了多组安装孔位，孔位采用长圆孔设计，允许上方搭载的设备、工装在一定范围内调整安装位置，适配不同安装孔距的搭载对象，不需要针对每款设备重新加工底座安装孔，提升了底座的通用适配性。

　　设计过程中需要重点校核几个边界参数：首先是支腿的垂直承载刚度，当上方搭载设备达到额定载荷时，支腿的弯曲变形量需要控制在0.5mm以内，避免长期承载出现塑性变形；其次是框架的整体平面度，焊接完成后需要对框架上表面进行校平处理，保证上表面的平面度公差不超过1mm/m，防止上方设备安装后出现倾斜；脚轮的安装高度与支撑脚垫的调节行程需要做匹配设计，保证脚垫的调节行程足够将脚轮完全抬离地面，同时在需要移动时，反向旋转脚垫就能让脚轮接触地面，不需要额外借助撬棍等工具抬升框架。

　　从实际使用场景来看，这类底座常用来搭载小型检测仪器、轻型装配工装、移动式料架、传感器检测站等需要频繁调整位置的生产辅助设备，在多品种小批量的柔性生产线上，它可以大幅减少设备转场的搬运时间，不需要借助叉车等辅助设备，单人就能推移调整位置，就位后通过调节支撑脚快速固定，相比固定式安装的机架，能更好适配柔性生产的工位调整需求。框架的边角位置都做了倒角处理，避免推移过程中尖锐边角划伤人员或周边物件，表面采用喷塑处理，提升车间环境下的防锈耐腐能力，延长整体使用寿命。

　　在安装边界上，框架的整体外轮廓尺寸需要适配车间通道的通行宽度，常规设计的外廓宽度控制在800mm以内，能顺利通过车间常见的1m宽人行通道，支腿的高度设计兼顾脚轮安装空间与人体推移的操作高度，整体底座的上表面高度控制在200-300mm区间，既不会因为过高导致上方设备重心偏高失稳，也不会因为过低导致推移时需要弯腰操作，降低作业人员的操作疲劳度。框架内侧预留的走线空间，可以方便上方搭载设备的线缆、气路管路排布，避免推移过程中管线被拉扯损坏。
