16004型深沟球轴承结构设计

　　在各类轻载旋转传动场景中，16004系列薄截面深沟球轴承的应用覆盖范围极广，从中小型电机输出端、办公自动化设备辊轴、家用电机传动位到精密仪器的旋转支撑结构，都能见到这类轴承的身影。不同于重载工况下使用的宽系列深沟球轴承，16004属于超薄壁系列，其核心设计目标是在满足基础径向承载能力的前提下，尽可能压缩轴承自身的径向安装空间，适配那些轴向、径向安装尺寸都受限的紧凑结构场景。

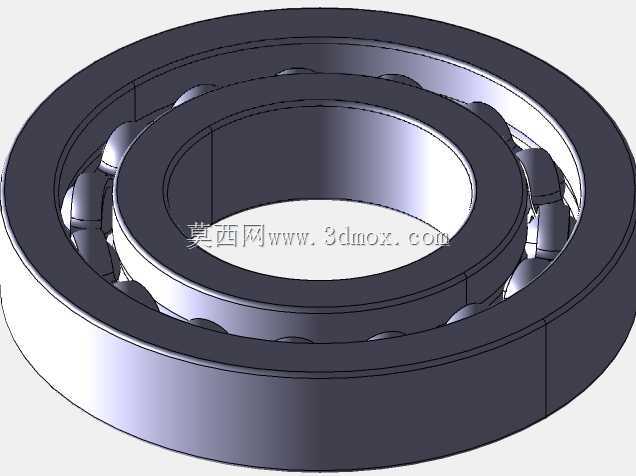

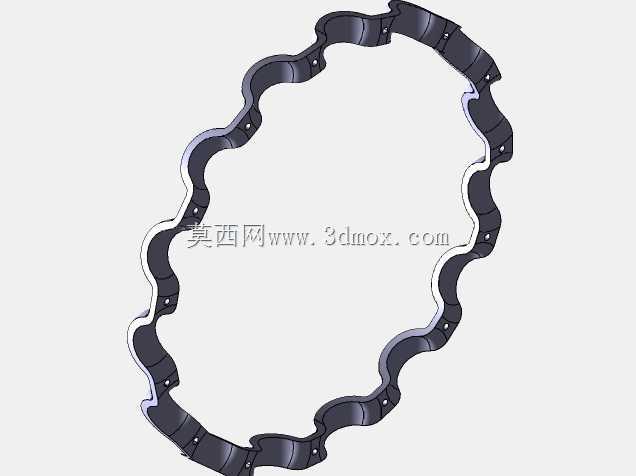

　　从结构设计逻辑来看，这款轴承采用经典的深沟滚道构型，内圈、外圈的滚道曲率略大于钢球直径，既保证钢球在滚道内顺畅滚动，也能承受一定比例的双向轴向载荷，应对实际工况中轴系出现的轻微窜动。整套轴承由内圈、外圈、单列钢球、冲压保持架四个核心部分组成，保持架采用浪形冲压结构，将每颗钢球均匀分隔在滚道对应位置，避免钢球之间直接接触产生摩擦与磨损，同时控制钢球的运动轨迹，保证运转过程中钢球始终处于纯滚动状态，降低运转过程中的温升与噪音。

　　实际选型应用中，需要重点关注其安装边界尺寸：该系列轴承内径为20mm，适配公称直径20mm的旋转轴，配合公差需要根据载荷特性选择，轻载高精度场景下轴选用k6公差、座孔选用H7公差即可满足使用需求；外径为42mm，相比同内径的6004系列轴承外径更小，厚度仅为8mm，径向截面厚度远小于常规系列轴承，非常适合安装在空间局促的位置，比如小型伺服电机的端盖支撑位、电动工具的中间传动轴支撑、纺织机械的导纱辊支撑等场景。安装过程中需要注意，这类薄壁轴承的套圈刚性相对弱于厚壁轴承，严禁通过敲击钢球、保持架的方式施加装配力，压装时需要保证压力均匀作用在对应配合的套圈端面上，避免套圈出现变形导致运转卡滞。

　　从功能特性角度来说，这款轴承的密封形式分为开式、双面铁封、双面胶封三类，本次设计的开式结构适用于有外部润滑系统、安装环境洁净的场景，运转时的摩擦阻力最小，极限转速更高；如果应用在粉尘较多、无独立润滑的场景，可以选配带密封圈的版本，密封圈可以阻挡外部粉尘、水汽进入滚道内部，同时防止内部润滑脂泄漏，大幅延长维护周期。日常使用中，这类轴承的润滑方式可根据转速选择，转速高于极限转速60%的场景优先选用油润滑，通过油浴或者油气润滑的方式带走运转产生的热量；低转速工况下选用锂基脂润滑即可，初始填脂量控制在轴承内部空腔的三分之一到二分之一，避免填脂过多导致运转时搅拌发热。

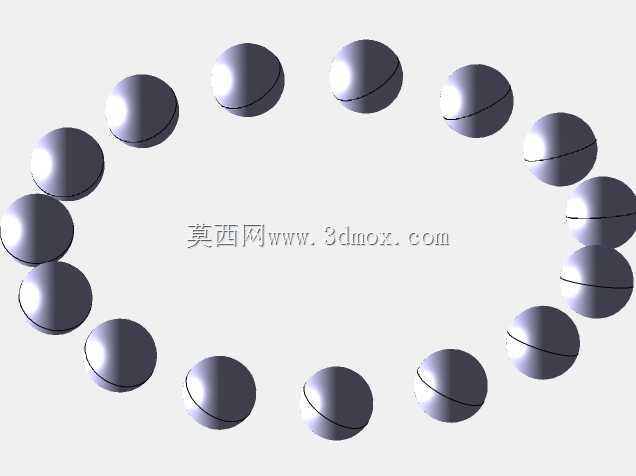

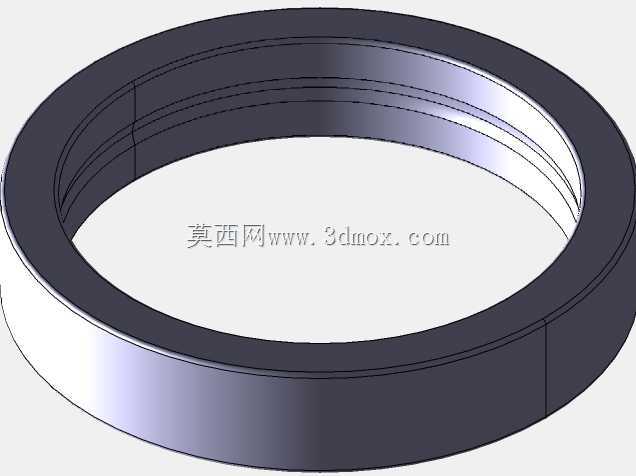

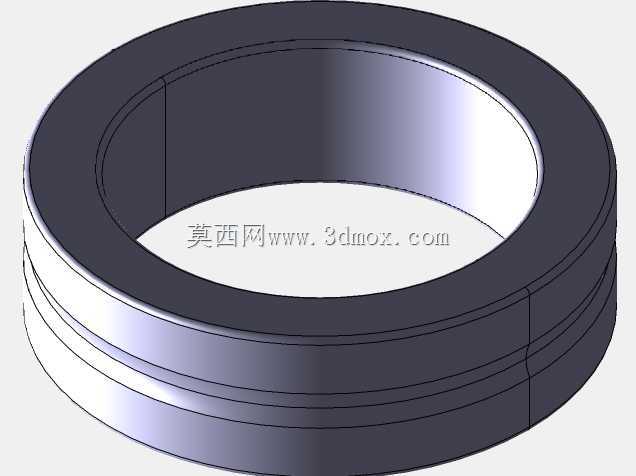

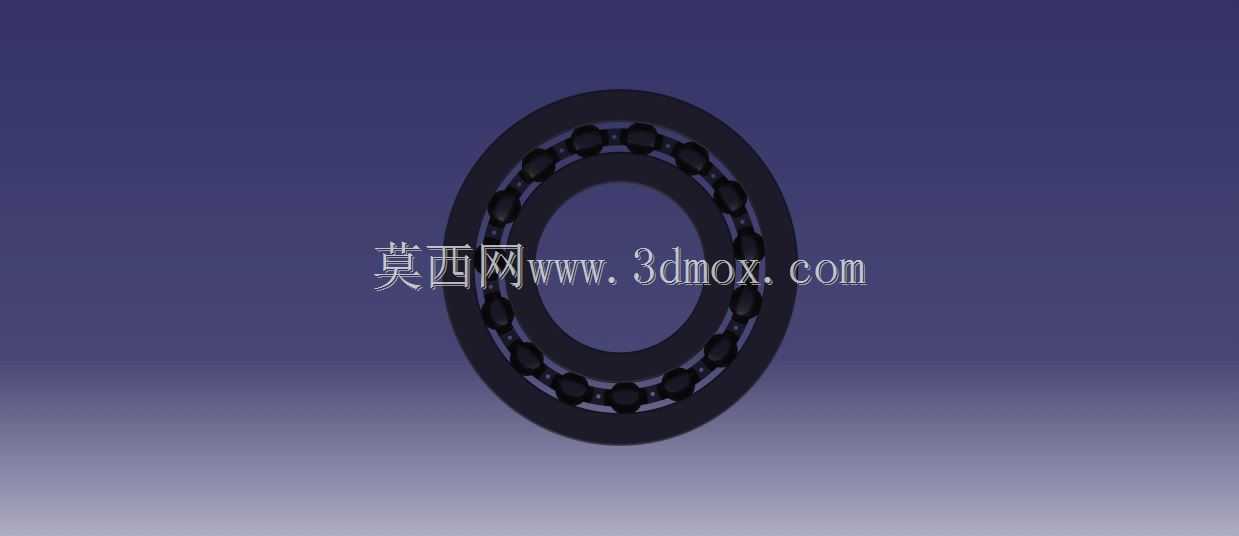

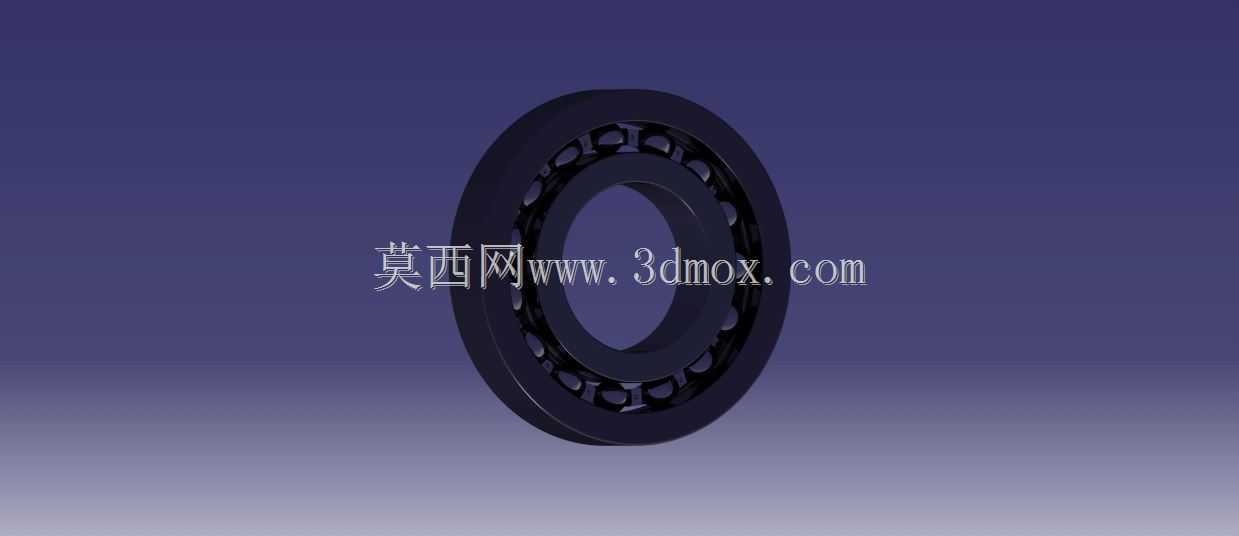

　　在三维建模过程中，需要重点还原滚道的曲率参数、钢球与滚道的接触角、保持架的兜孔间隙，这些细节直接影响后续做运动仿真、干涉检查时的准确性。建模时首先通过旋转命令生成内圈与外圈的基体，按照标准参数切除出对应曲率的滚道，之后生成单颗钢球，通过圆周阵列命令按照标准钢球数量完成钢球排布，最后设计浪形保持架的结构，保证保持架兜孔与钢球之间留有合理的活动间隙，既不干涉钢球滚动，也不会让钢球出现过大的位移。实际装配验证时，需要确认内圈与轴的配合长度、外圈与座孔的配合长度符合设计要求，轴肩与座孔挡肩的高度不能超过轴承内圈、外圈的倒角尺寸，避免出现轴承安装不到位、运转时挡肩与保持架发生摩擦的问题。

　　在实际设备运行中，这类轴承的失效形式大多是因为安装不对中、润滑不足或者污染物进入滚道导致的，因此在结构设计阶段，就需要在轴承位的两侧设计对应的密封结构，同时预留润滑脂加注的通道，保证长期运转过程中滚道与钢球接触面始终有均匀的油膜覆盖。对于有一定轴向窜动需求的轴系，这类深沟球轴承可以作为游动端支撑使用，允许内圈相对于外圈有少量的轴向位移，补偿轴系因为温度变化产生的热伸长量，避免轴系因为热胀冷缩出现卡滞、附加载荷过大的问题。
