自行车花鼓轮毂结构三维设计

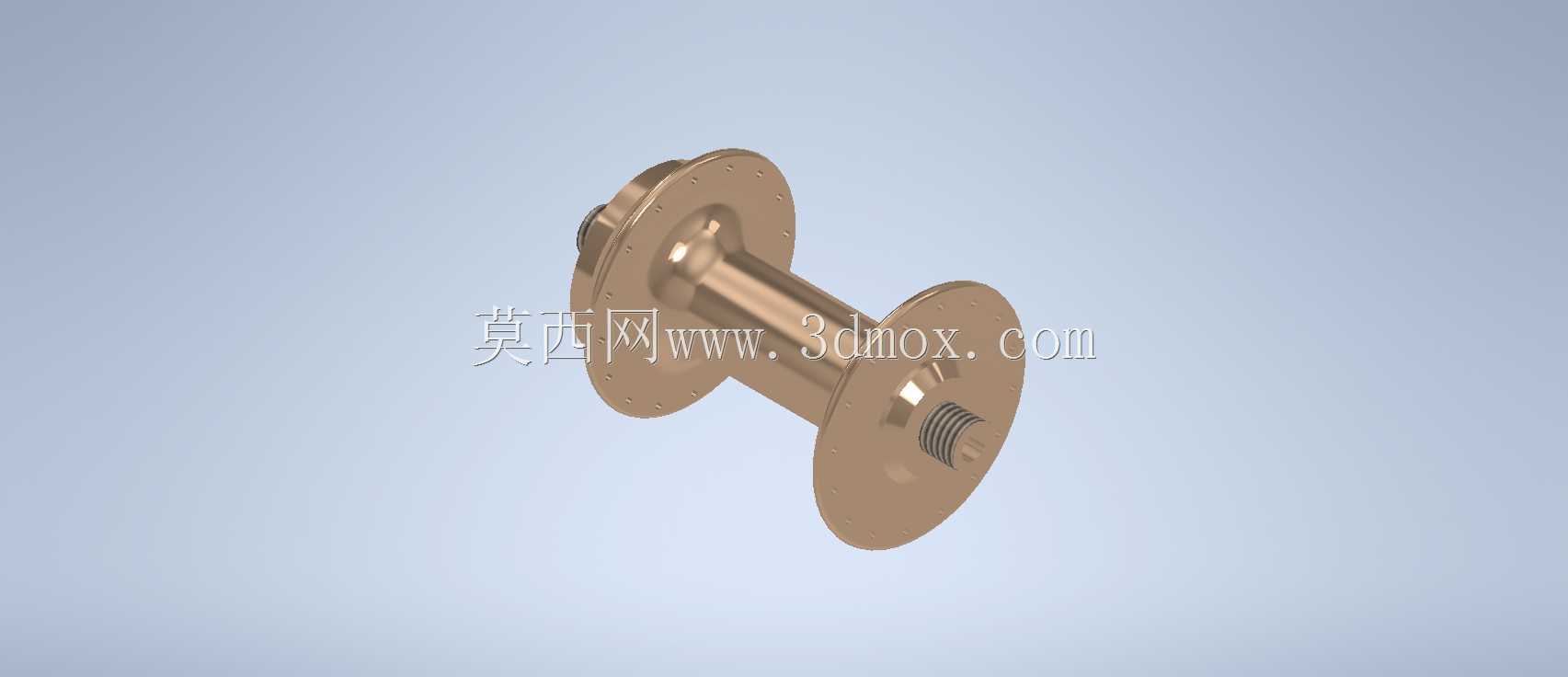

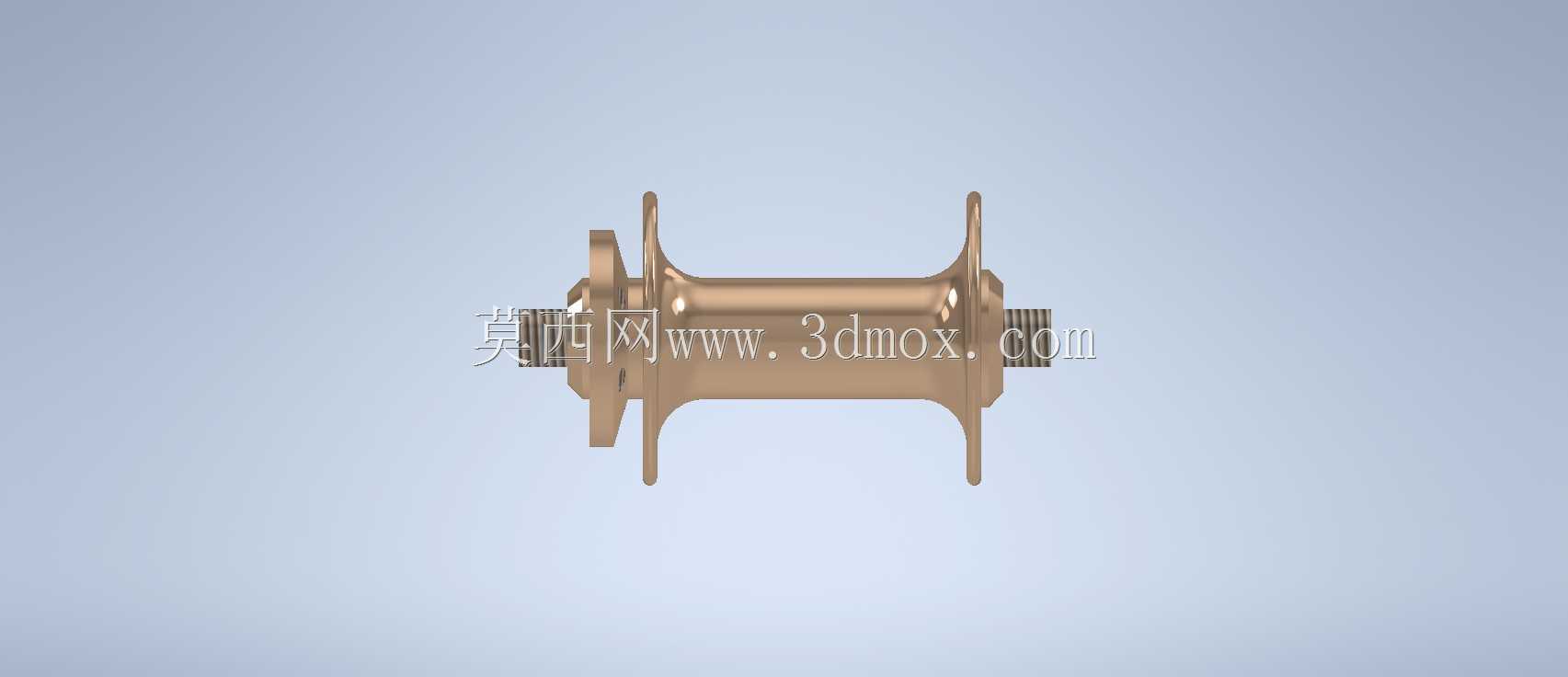

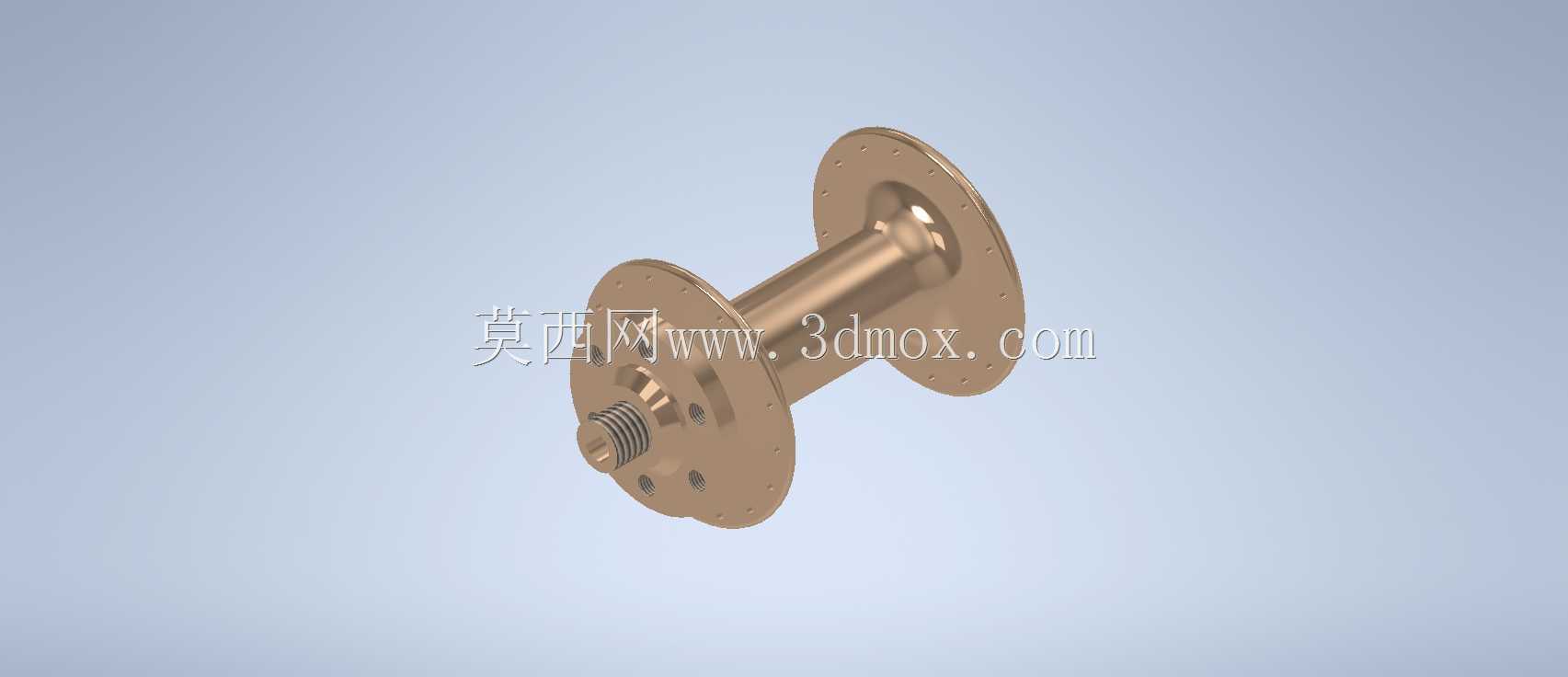

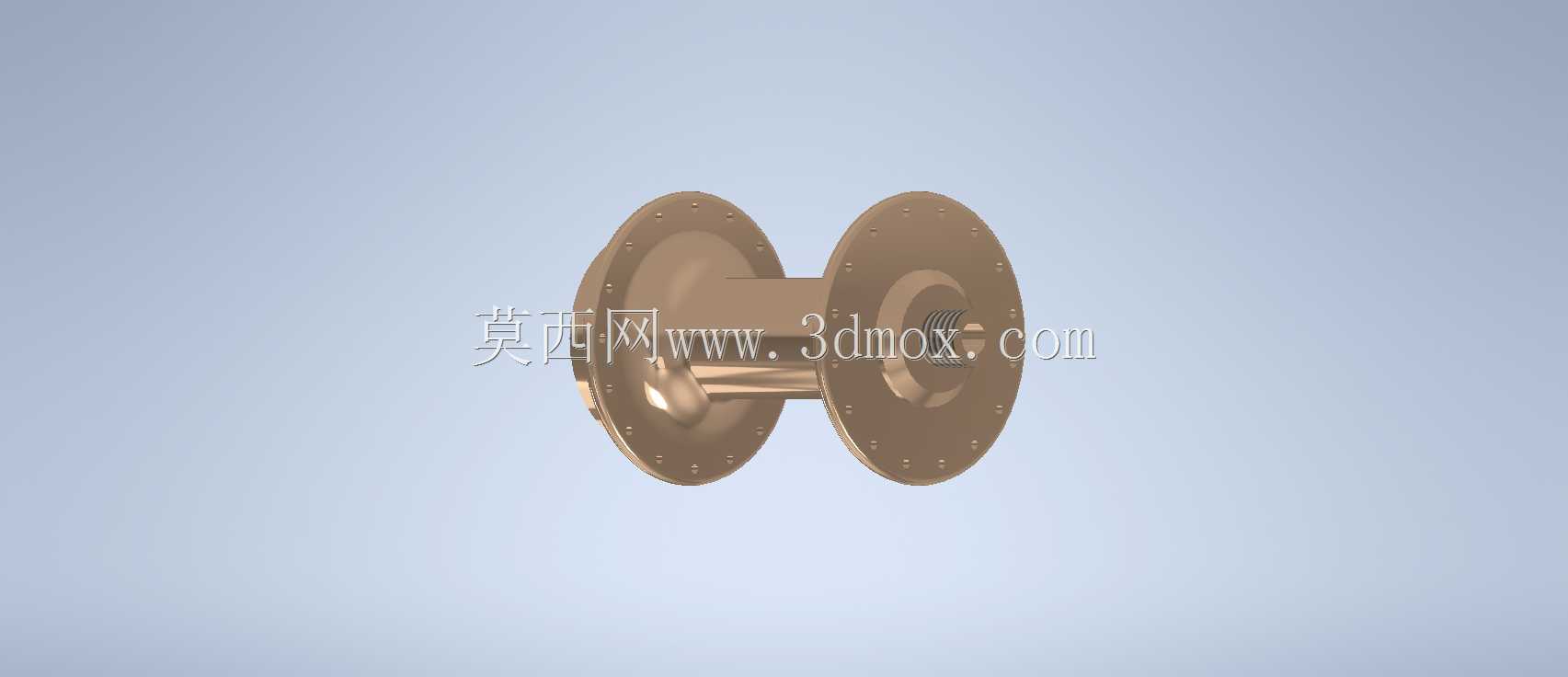

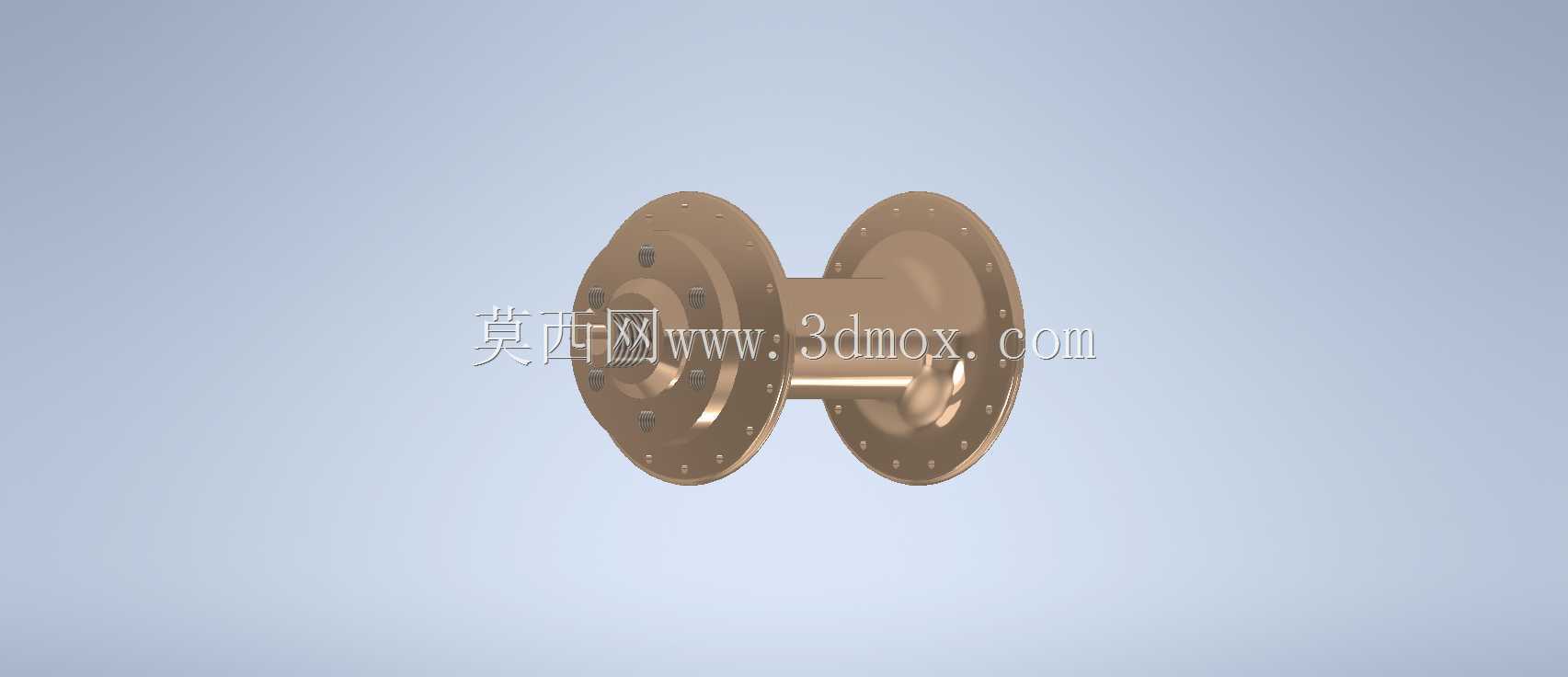

　　日常通勤、山地越野、公路竞速等不同骑行场景下，轮毂作为自行车轮组的核心承载部件，直接决定轮组的转动顺滑度、承重能力与抗冲击性能，其结构设计的合理性会直接传导到骑行体验与整车使用寿命上。这款轮毂采用双侧法兰对称布局，中部为中空轴套结构，一端预留标准螺纹接口用于安装飞轮或锁紧端盖，两侧法兰盘均匀分布辐条安装孔位，可适配常规等径辐条的编圈需求，中空轴腔可兼容标准快拆杆或桶轴结构，满足不同车型的轮组固定要求。从结构受力角度出发，设计时优先考虑了径向载荷与侧向冲击的承载需求，法兰盘与中部轴套的衔接位置做了圆弧过渡处理，避免应力集中导致的结构断裂，在满足强度要求的前提下对轴套非受力区域做了壁厚优化，尽可能降低旋转部件的自重，

　　减少骑行过程中的转动惯量损耗。实际安装过程中，双侧法兰的孔位同轴度需要严格控制，否则编圈后会出现轮组偏摆、转动阻力过大的问题，设计阶段就将法兰盘安装孔的位置度公差控制在合理范围内，同时预留了轴承安装的台阶位，可适配标准规格的深沟球轴承，保证转动副的配合精度。轴体一端的螺纹采用标准公制细牙设计，既保证锁紧后的连接强度，也方便后续维护时的拆装操作，法兰盘的盘面厚度根据辐条拉力的受力分布做了差异化设计，靠近辐条孔的区域适当加厚，避免长期受辐条拉力作用出现孔位变形。针对越野骑行场景的使用需求，轴体与法兰的衔接位置做了加强筋结构优化，在承受路面冲击载荷时可以将应力均匀分散到整个轴体结构上，避免局部应力过大导致的结构失效。

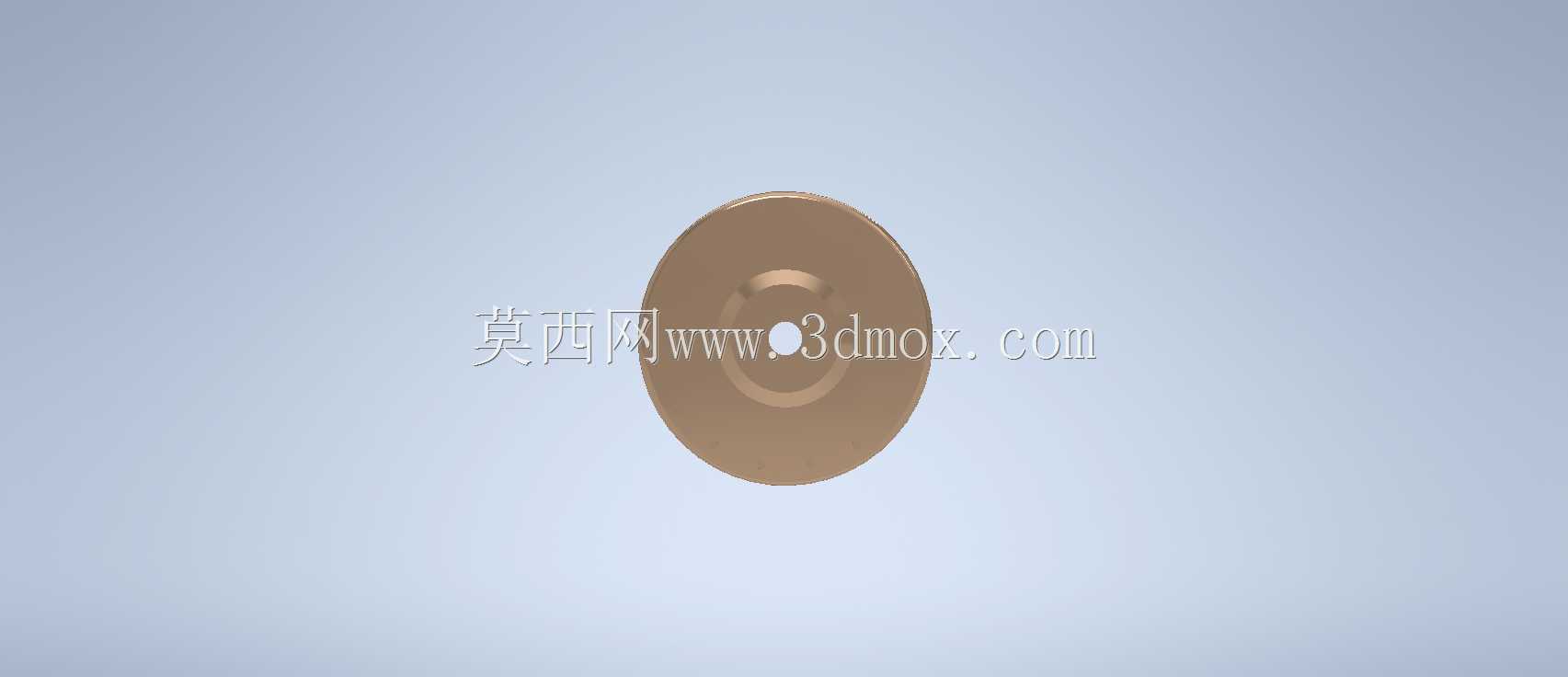

　　中空轴腔的内径尺寸经过匹配设计，既可以兼容常规快拆结构的安装需求，也能适配大直径桶轴的使用要求，覆盖从城市通勤车到山地越野车的不同轮组配置需求。辐条孔的孔口位置做了倒角处理，避免辐条安装后出现应力切割导致的辐条断裂问题，同时孔位的排布角度经过计算，可适配常规3交叉编法的辐条安装角度，减少编圈时的辐条弯折应力。整个轮毂的外形轮廓没有多余的突出结构，安装后可以与辐条、车圈形成流畅的轮组整体结构，不会出现额外的风阻损耗，轴体的外圆尺寸经过优化，在保证结构强度的前提下尽可能缩小外径，减少轮组转动过程中的空气阻力。在维护便利性方面，整个结构没有复杂的异形卡扣，常规工具即可完成轴承拆装与轮组维护，轴承安装位的公差采用过渡配合设计，

　　既保证轴承安装后的固定稳定性，也避免过盈量过大导致的轴承转动卡滞问题。法兰盘的外圆边缘做了圆角处理，避免安装或维护过程中尖锐边缘划伤操作人员，同时也能减少骑行过程中泥水、杂物在法兰位置的堆积，降低日常清理的难度。针对不同体重骑手的使用需求，整个结构的壁厚经过受力仿真验证，在常规骑行载荷下的形变量控制在允许范围内，不会出现长期使用后的轴体弯曲变形问题，保证轮组的长期转动精度。
