苹果品牌标识立体造型结构设计

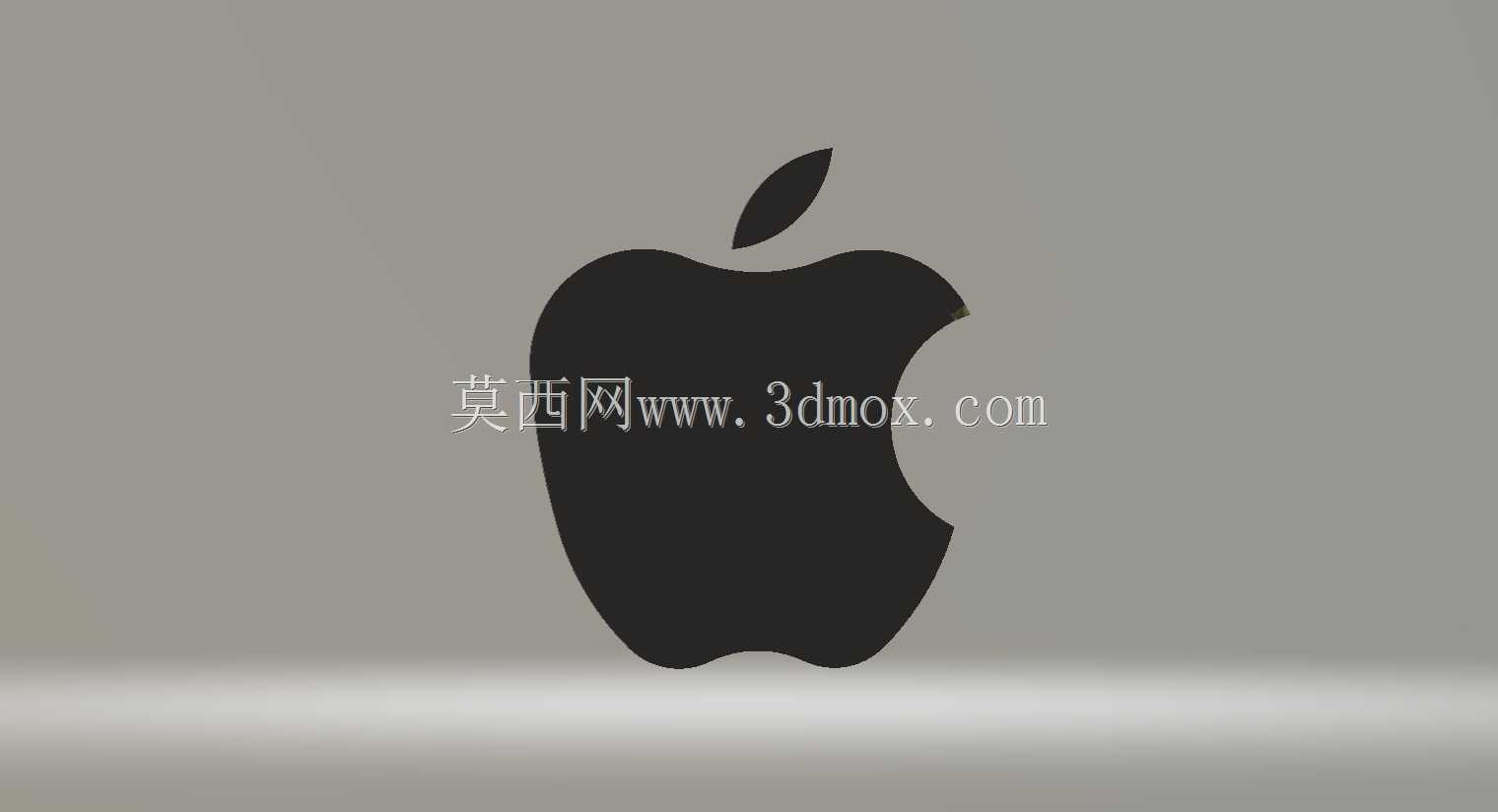

　　日常做消费电子周边配套结构时，品牌标识类立体件是很常见的一类需求，不管是门店展陈道具、产品外壳装饰嵌件、桌面文创摆件，还是展会宣传立牌，都需要把平面的品牌图形转化为可加工、可装配的实体结构。这次梳理的苹果标识立体造型，核心就是把大家熟悉的平面咬痕苹果图形，完成从二维轮廓到三维实体的落地转化。

　　先从实际使用场景倒推结构边界：这类标识件最常见的安装场景分三类，第一类是粘贴固定在数码产品展示台的亚克力面板上，第二类是作为嵌入式装饰件卡入消费电子外壳的预留凹槽，第三类是独立摆放的桌面纪念摆件，不同场景对厚度、背面结构的要求完全不同。做轮廓提取的时候，首先要保证苹果主体的曲线曲率连续：左右两侧的外圆弧不能出现生硬拐点，顶部的内凹弧度、右侧咬痕的缺口轮廓、上方独立叶片的形态都要和标准品牌视觉比例对齐，不能出现轮廓走形。很多新手做这类标识建模时容易忽略叶片和主体的间隙控制，实际加工中如果两个特征间距过小，不管是CNC铣削、激光切割还是3D打印，都容易出现连接处断料、边角崩缺的问题，所以建模阶段就要把最小工艺间隙预留出来，针对不同加工工艺调整特征间距：如果采用亚克力激光切割后粘接，最小间隙控制在1.5mm以上；如果采用金属CNC精铣，间隙可以缩小到0.8mm；如果是FDM3D打印制作，间隙要放宽到2mm以上，避免打印过程中翘曲变形导致特征粘连。

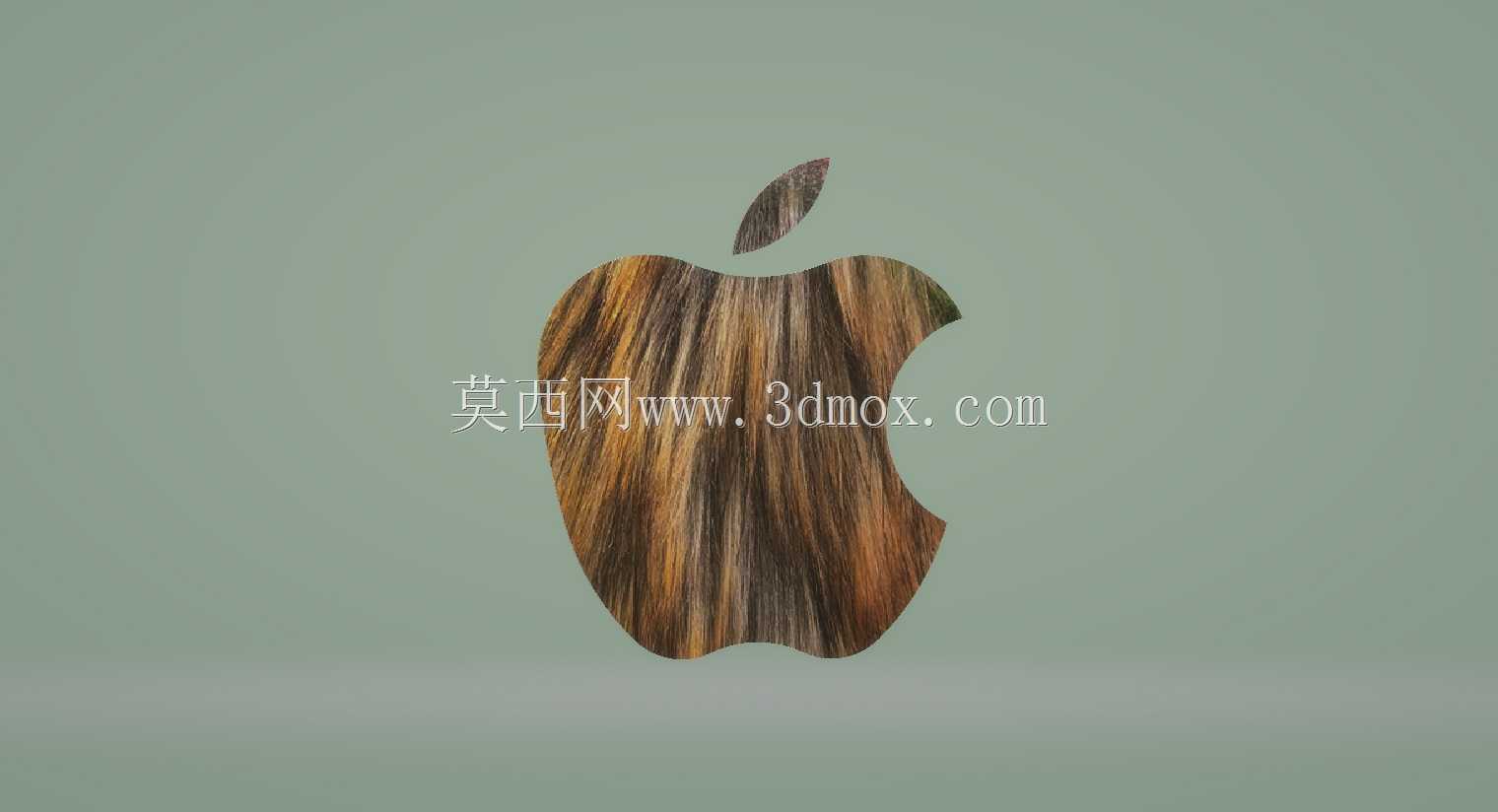

　　结构厚度的选择完全匹配安装场景：如果是薄款装饰贴片，整体厚度控制在2-3mm，背面做整面背胶粘贴位，不需要额外加固定柱，边缘做0.3mm的C角倒角，避免搬运安装时划手；如果是嵌入式嵌件，厚度要和外壳预留槽深匹配，通常在3-5mm，轮廓单边预留0.1mm的装配间隙，方便压入后打胶固定；如果是独立立体摆件，厚度可以做到8-15mm，底部可以额外增加隐藏式配重槽，嵌入铁块降低重心，避免摆放时倾倒。这次的造型做了木纹质感的外观表现，对应的工艺路径也很清晰：如果采用实木加工，就是把轮廓曲线导入雕刻机做三维镂铣，表面打磨后做木蜡油处理，木纹顺着苹果主体的纵向延伸，视觉质感更协调；如果采用塑料注塑，就可以在模具表面做晒纹处理，直接在注塑环节复刻木纹肌理，不需要后期二次喷涂；如果是树脂3D打印，后期可以做水转印木纹贴覆，同样能达到接近实木的视觉效果。

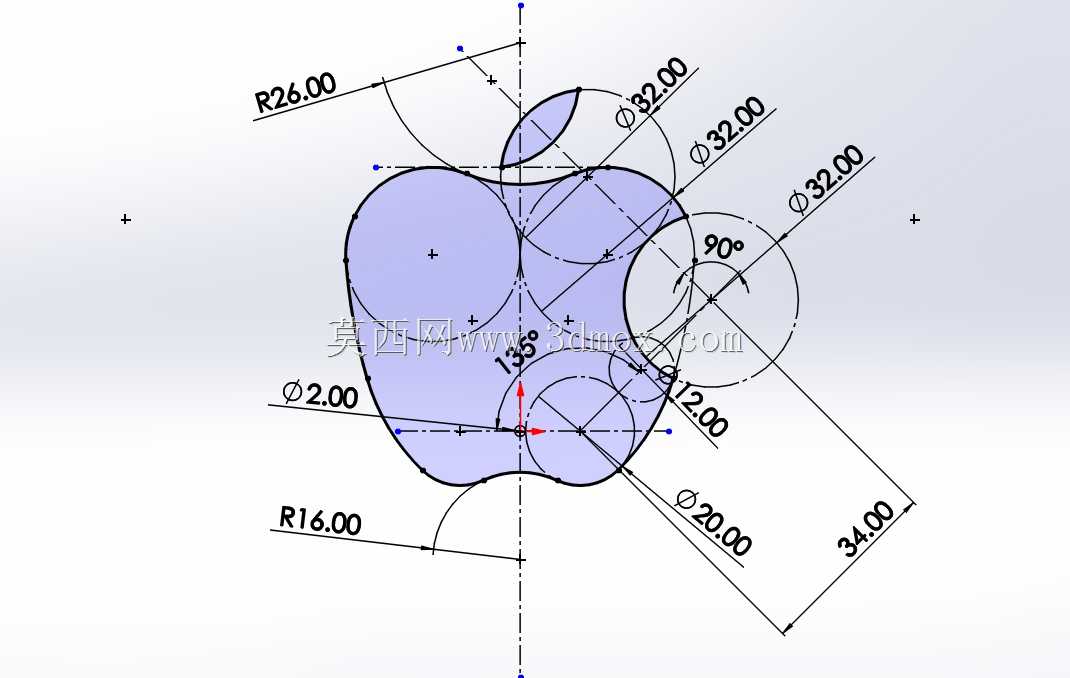

　　从建模思路上来说，这类异形平面拉伸件不需要复杂的曲面放样，核心难点集中在轮廓精度和特征过渡上：首先导入校准后的平面标识图，按照1:1的实际使用尺寸描摹轮廓线，把苹果主体、咬痕缺口、叶片三个独立轮廓分别做成封闭草图，检查所有草图的相切约束，避免出现开放线段或者重叠线条；之后对主体轮廓做凸台拉伸，单独对叶片轮廓做同厚度拉伸，两个特征可以做成一体结构也可以拆分后粘接，一体结构的整体强度更高，拆分结构则可以做异色搭配，比如主体做金属银色、叶片做黑色，视觉层次更分明。标识的正面可以做微弧面处理，不是完全平整的平面，边缘做轻微的R角过渡，光线照射时不会出现生硬的平面反光，展陈效果更柔和；背面则根据安装方式做结构：粘贴款做平整背面，嵌装款在四周做定位止口，摆件款在底部做平齐的支撑平面，不需要额外加支撑脚也能放稳。

　　实际装配时还要考虑公差配合：如果是粘贴在玻璃或者亚克力面板上，标识背面要做浅网格纹路，提升背胶的附着面积，避免长时间使用后边角起翘；如果是嵌入金属面板，轮廓公差要控制在±0.05mm以内，压入后不会出现松动晃量；如果是作为发光标识使用，还可以把实体件改成半透明亚克力材质，背面预留LED灯板的安装位，厚度增加到10mm以上，保证光线在实体内部均匀漫射，表面不会出现明显的灯珠光斑。很多同行做这类标识件时容易只关注外形相似度，忽略工艺可行性，比如把咬痕的内尖角做的过于锐利，实际加工时刀具根本无法进到尖角位置，最后做出来的成品圆角过大，和平面标识差异明显，所以建模阶段就要把所有内尖角的最小R角和加工刀具半径匹配，比如用φ1mm的铣刀加工，内R角最小就做到0.5mm以上，既保证加工可以走刀，也不会过多损失轮廓的视觉还原度。
