带螺旋弹簧结构的冲击缓冲部件设计

　　在各类需要吸收冲击动能、缓冲瞬时载荷的机械系统中，这类带螺旋弹簧的冲击缓冲部件是核心的功能执行件，常见于自动化产线的行程末端限位、小型工程机械的振动缓冲工位、精密检测设备的隔振安装结构中，承担着抵消瞬时冲击载荷、避免刚性碰撞损伤配套构件的作用。从实际工况适配来看，这类部件的核心功能是将瞬时作用的冲击动能，通过弹簧的弹性形变逐步转化为弹性势能缓慢释放，避免硬接触带来的结构应力集中，延长整套设备的易损件更换周期，在高频往复动作的工位上，这类缓冲结构的可靠性直接决定了整线的连续运行时长。

　　设计这类部件时，首先要匹配安装场景的额定冲击载荷，弹簧的线径、有效圈数、中径参数需要根据单次冲击的最大动能计算得出，既要保证冲击行程内弹簧不会出现并圈压并的情况，也要避免刚度过小导致缓冲行程超限、刚度过大导致缓冲效果不足的问题。两端的导向座结构采用对称式设计，既为弹簧提供径向的限位支撑，避免弹簧在受压缩过程中出现径向屈曲失稳，也预留了与外部构件连接的安装接口，导向座的外径与弹簧中径的配合间隙控制在合理范围，间隙过大会导致弹簧伸缩过程中出现偏磨，间隙过小则容易出现卡滞，影响缓冲动作的顺畅性。

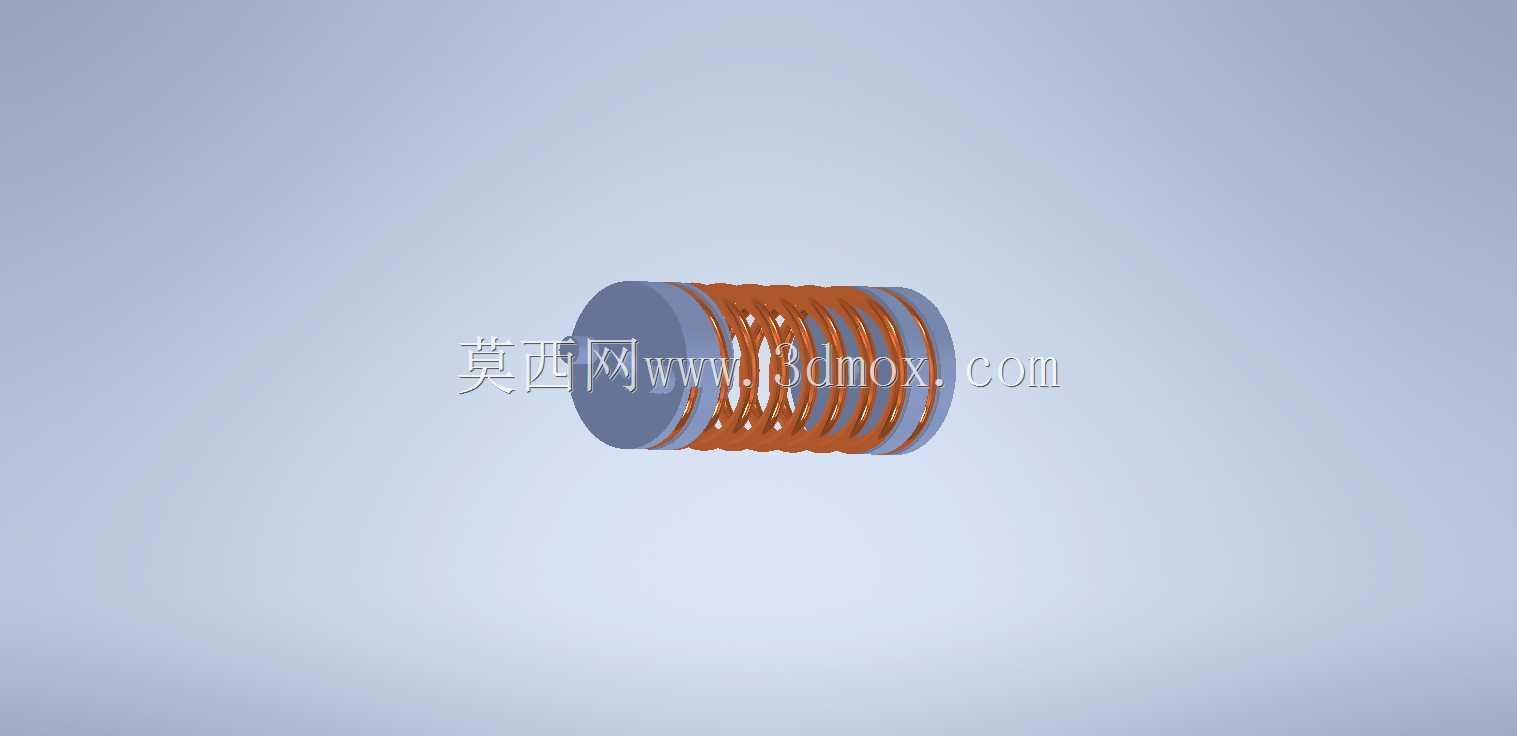

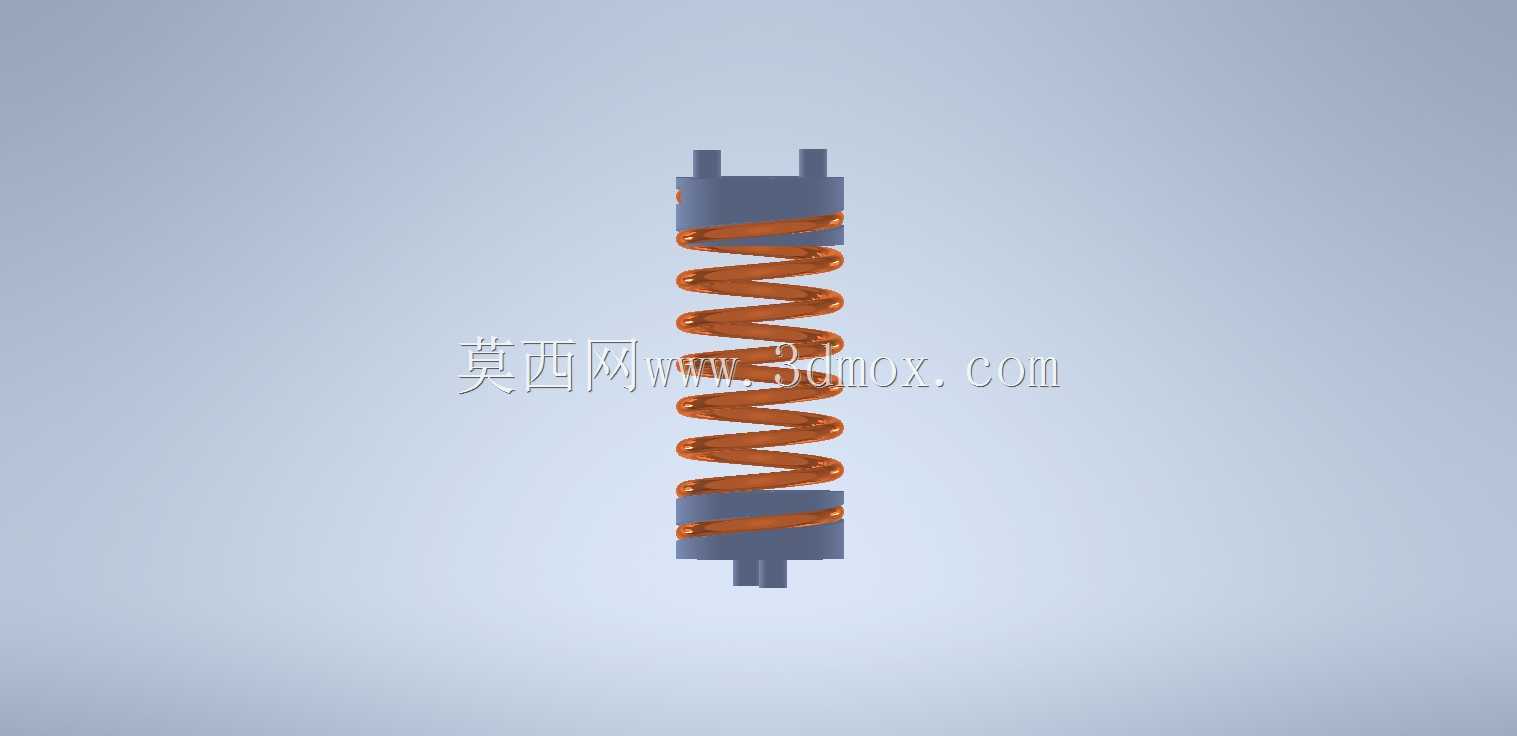

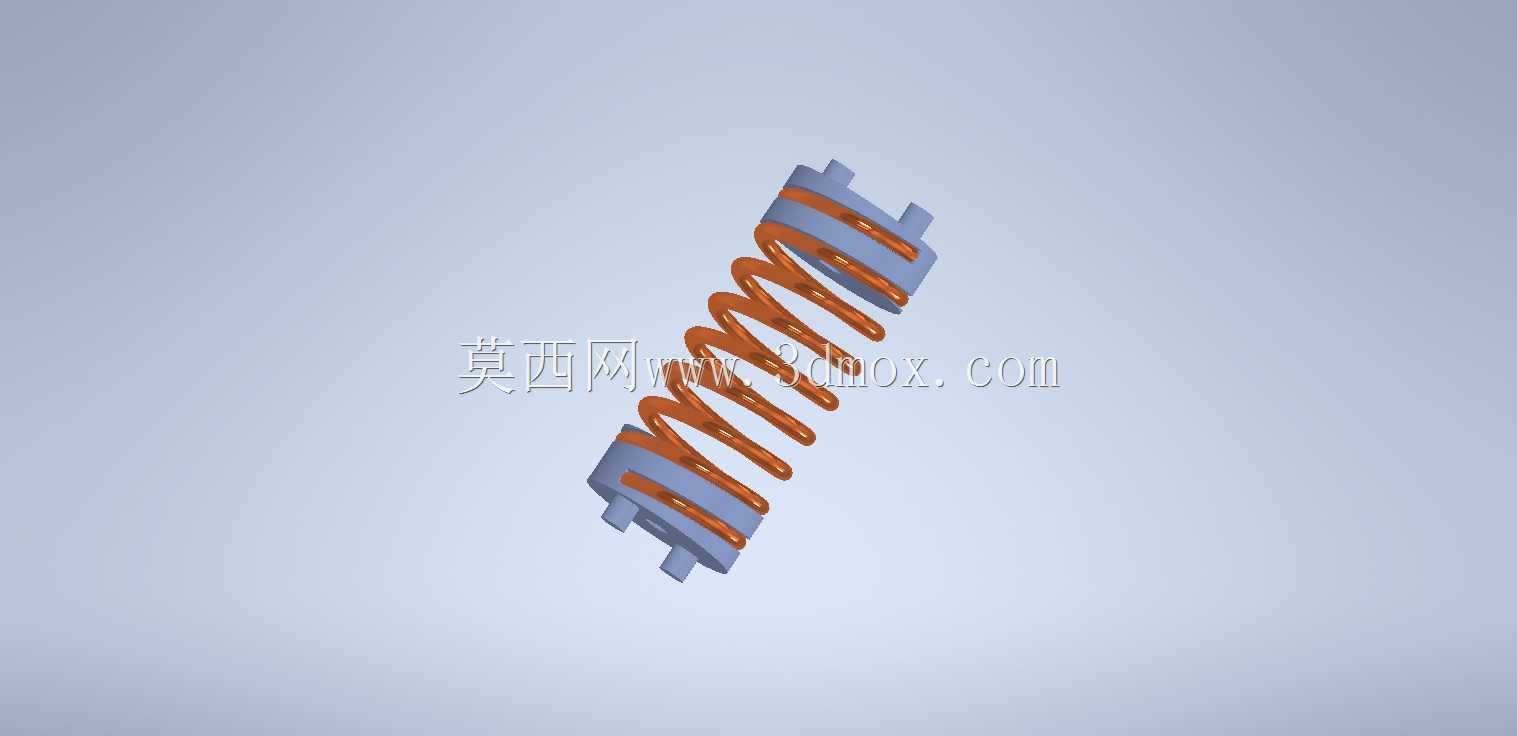

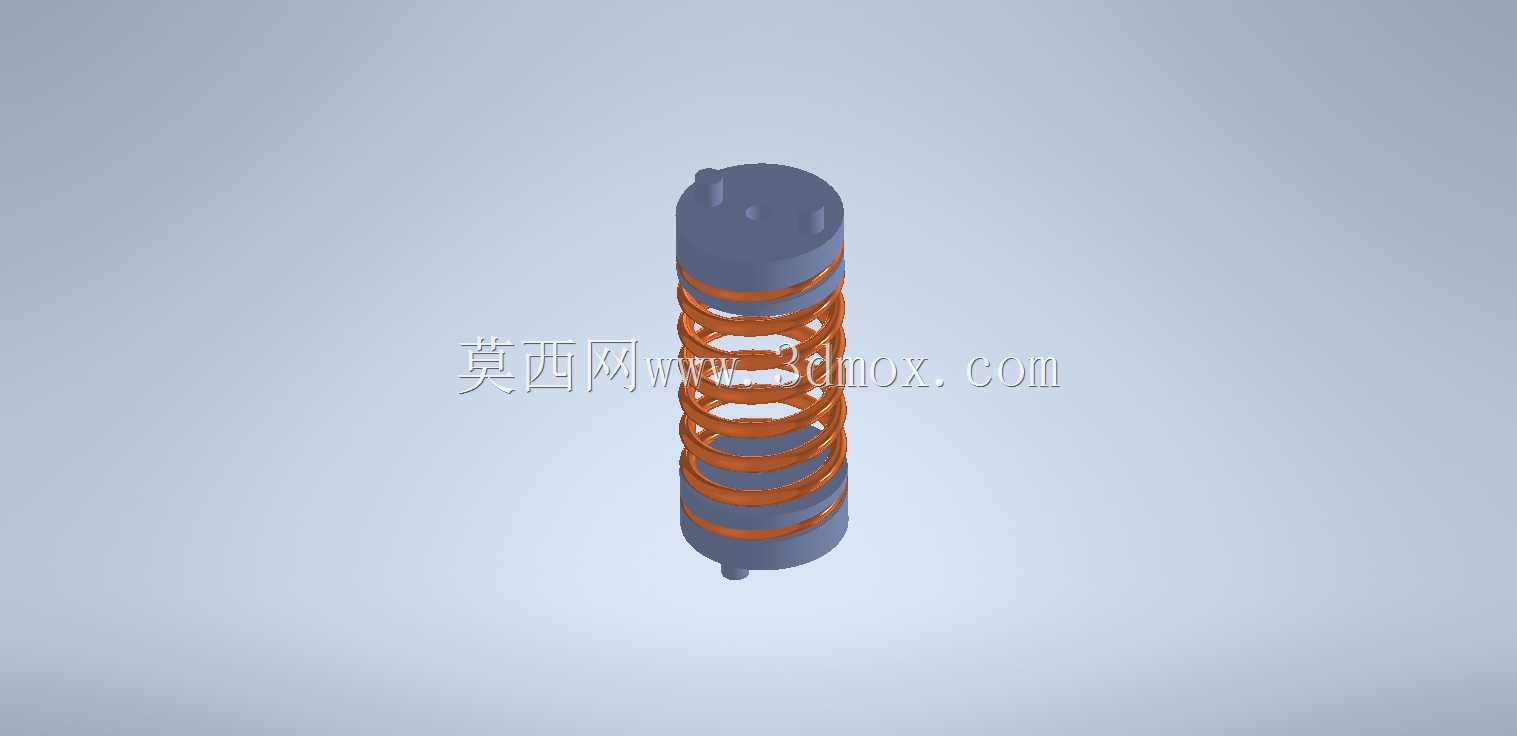

　　从安装边界来看，这类部件的整体外形为同轴圆柱类结构，自由状态下的总长度由弹簧自由长度与两端导向座的嵌入深度共同决定，安装时需要预留足够的压缩行程空间，最小安装长度要大于弹簧压并长度加上两端导向座的结构厚度，避免极限工况下出现刚性顶死。导向座端部的连接结构可以根据实际安装需求设计为外螺纹、内螺纹或者光孔销轴连接形式，适配不同设备的安装接口标准，不需要额外加工过渡转接件即可完成装配。

　　在结构细节处理上，弹簧的两端采用并圈磨平处理，保证与两端导向座的接触面完全贴合，避免受载时出现局部应力集中导致弹簧端圈断裂；导向座与弹簧接触的端面做了倒角处理，避免锐边切割弹簧丝表面，影响弹簧的疲劳寿命。整个部件的同轴度公差需要严格控制，保证弹簧在伸缩过程中受力均匀，不会出现侧向分力导致的偏载，这一点在高频冲击的工况下尤为重要，一旦同轴度超差，弹簧会在短时间内出现单侧磨损断裂，导致缓冲功能失效。

　　从实际应用的选型角度，这类结构的冲击缓冲部件相比阻尼式缓冲器结构更简单，维护成本更低，在环境粉尘较多、润滑条件较差的工况下适应性更强，不需要定期更换阻尼介质，仅需要定期检查弹簧的表面是否有裂纹、导向座是否有磨损即可满足长期使用要求。在小型自动化设备的直线运动模组末端、料仓的落料缓冲位置、手动工具的冲击端减震结构中，这类弹簧式冲击部件的应用占比很高，设计时只需要根据实际的冲击能量、安装空间调整弹簧参数与导向座尺寸，即可快速适配不同的使用场景，不需要重新做整体的结构拓扑，能够大幅缩短结构设计的周期。建模过程中需要重点还原弹簧的有效圈数、节距参数，以及导向座与弹簧的配合关系，保证装配后弹簧的伸缩动作无干涉，模拟压缩行程时不会出现零件穿透的情况，为后续的有限元应力分析、运动仿真提供准确的模型基础。
