自行车连接传动用杆状结构件设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，自行车杆类连接件的性能直接决定整车操控稳定性与传动效率，这类零件作为车架与操控组件、传动组件之间的核心衔接载体，需要同时承受骑行过程中的交变载荷、路面冲击载荷以及转向过程中的扭转力矩，设计阶段需要兼顾结构强度、安装适配性与轻量化需求。从实际使用场景来看，这类杆件安装在自行车车架的对应衔接位置，上端对接车把操控组件，下端衔接前叉或者传动曲柄结构，骑行过程中用户施加在车把上的转向力、踩踏过程中传递的扭矩，都会通过该零件完成力的传导，一旦结构强度不足或者安装配合间隙过大，很容易出现转向虚位、受力形变甚至断裂的风险，直接威胁骑行安全。

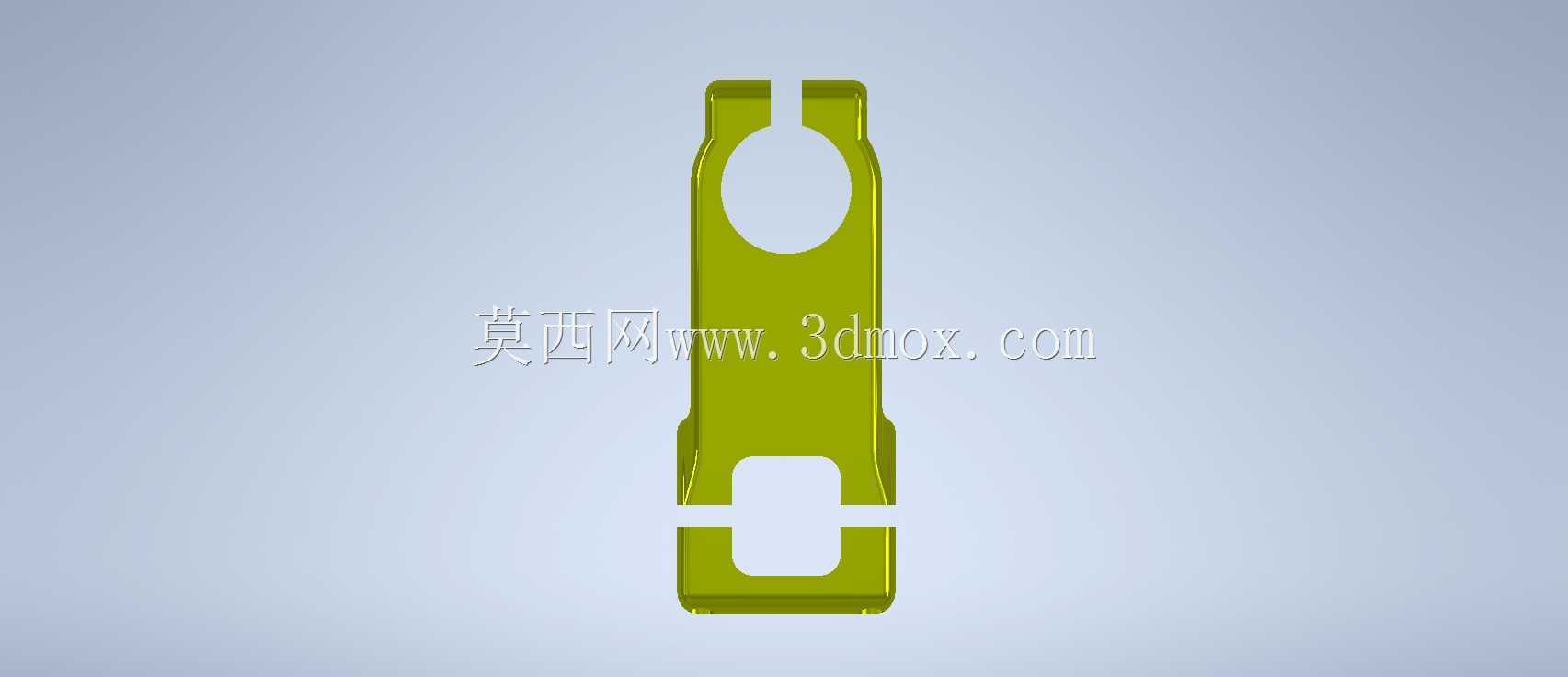

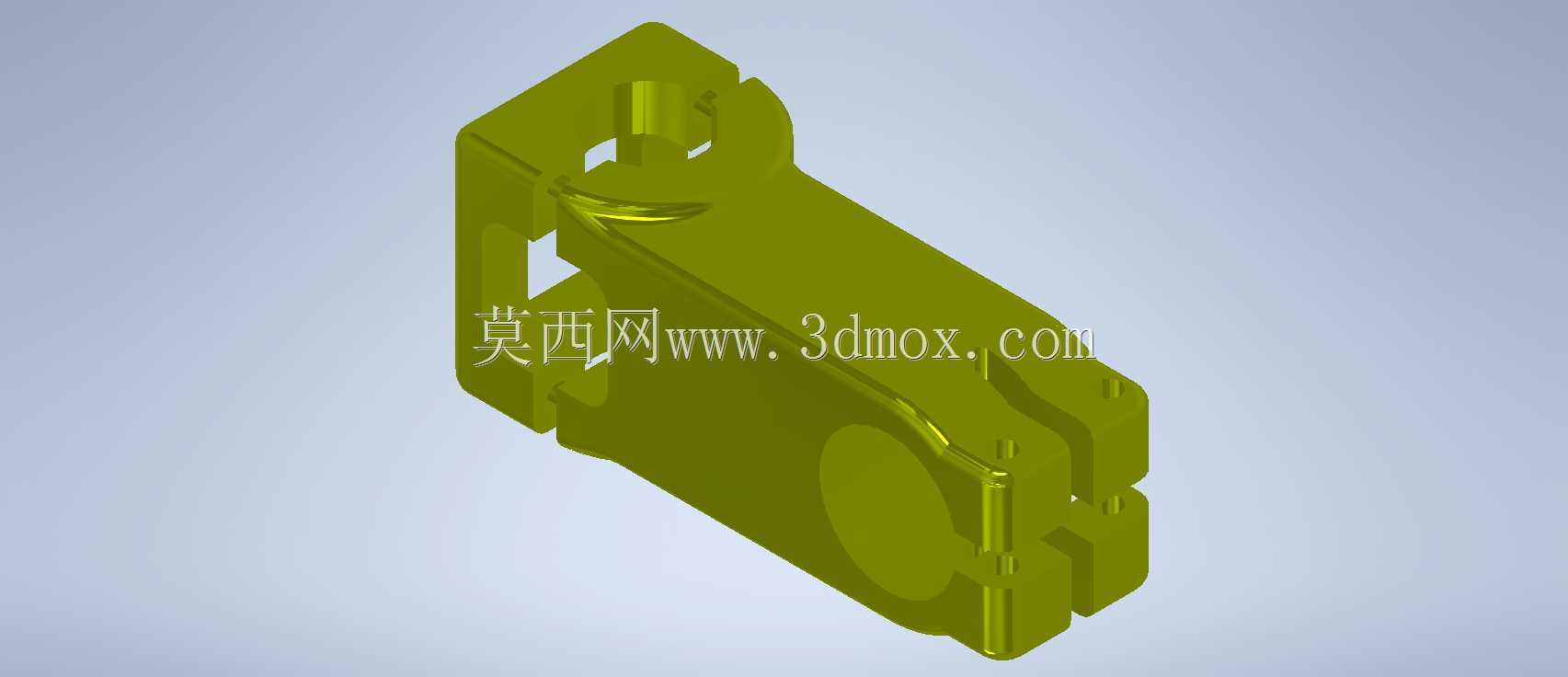

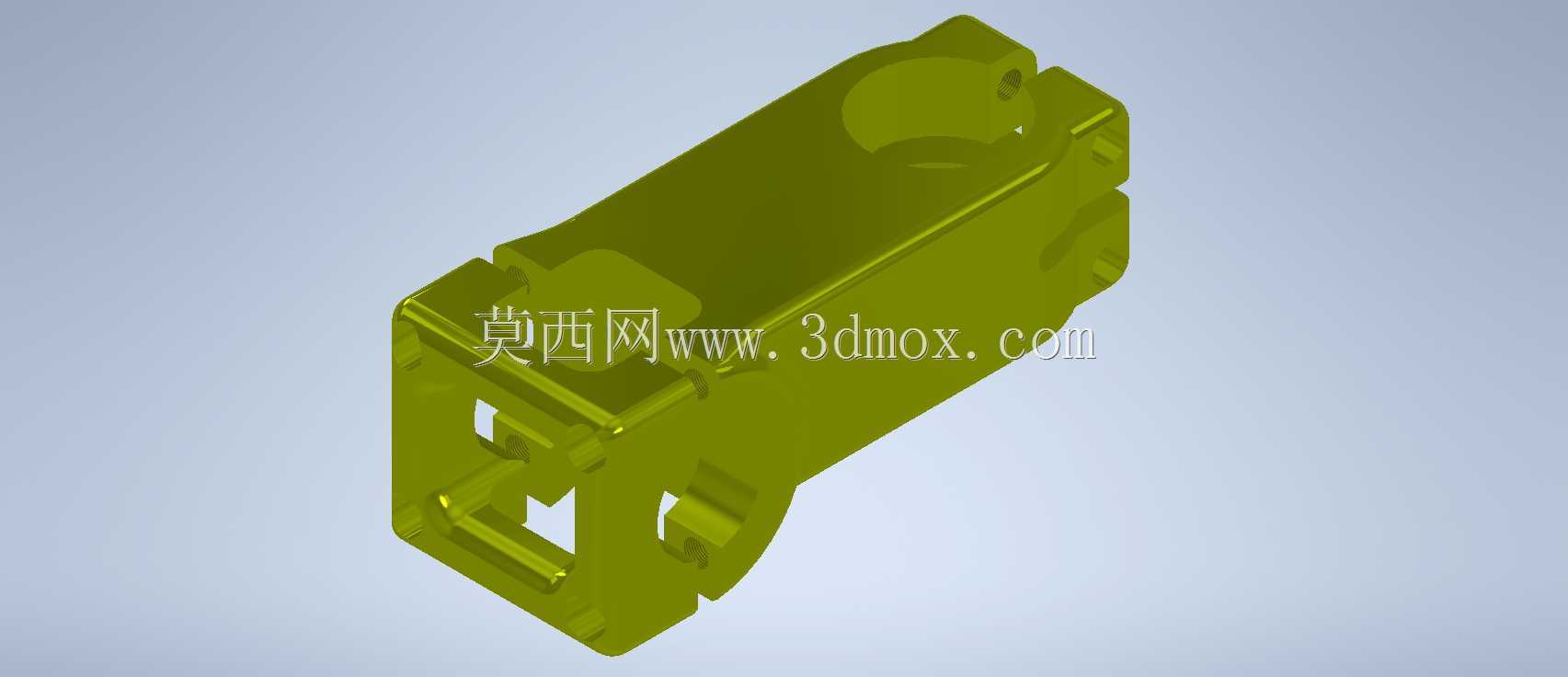

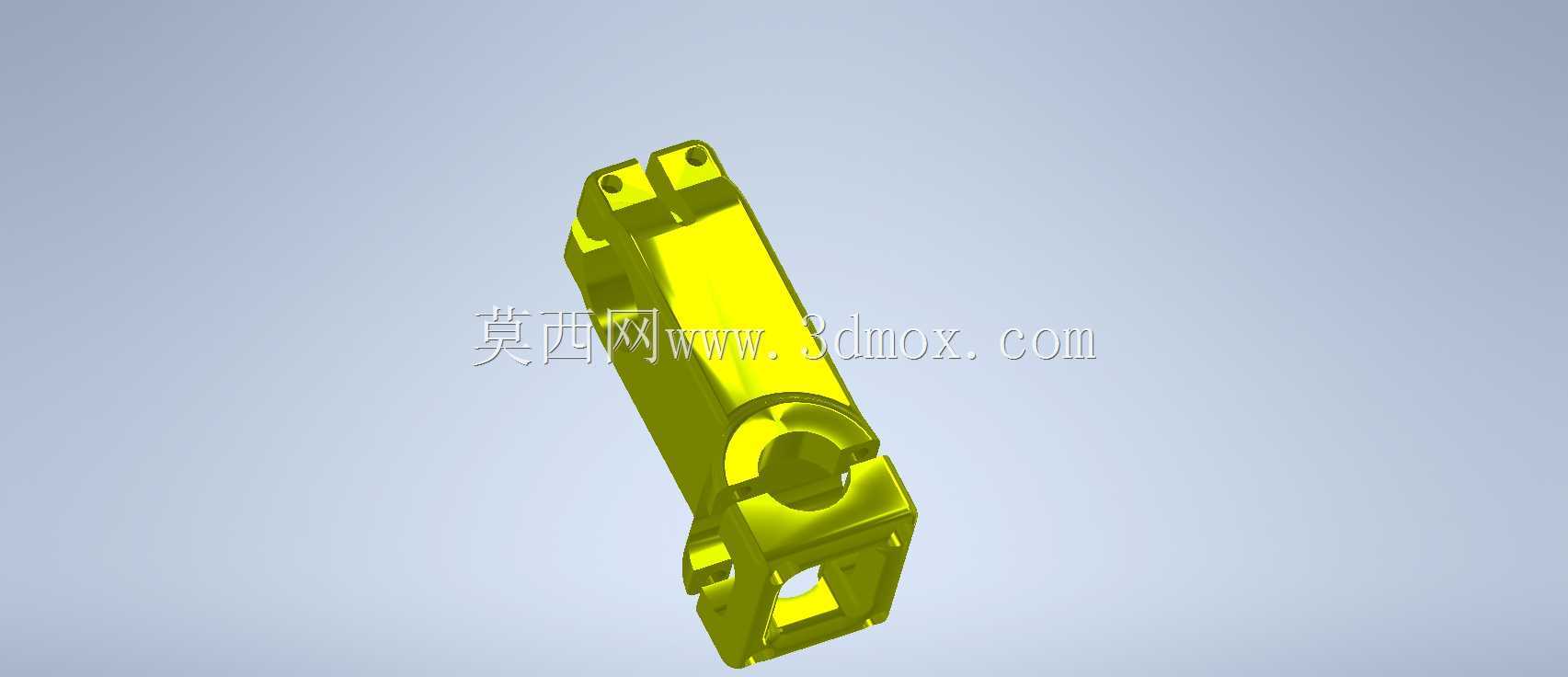

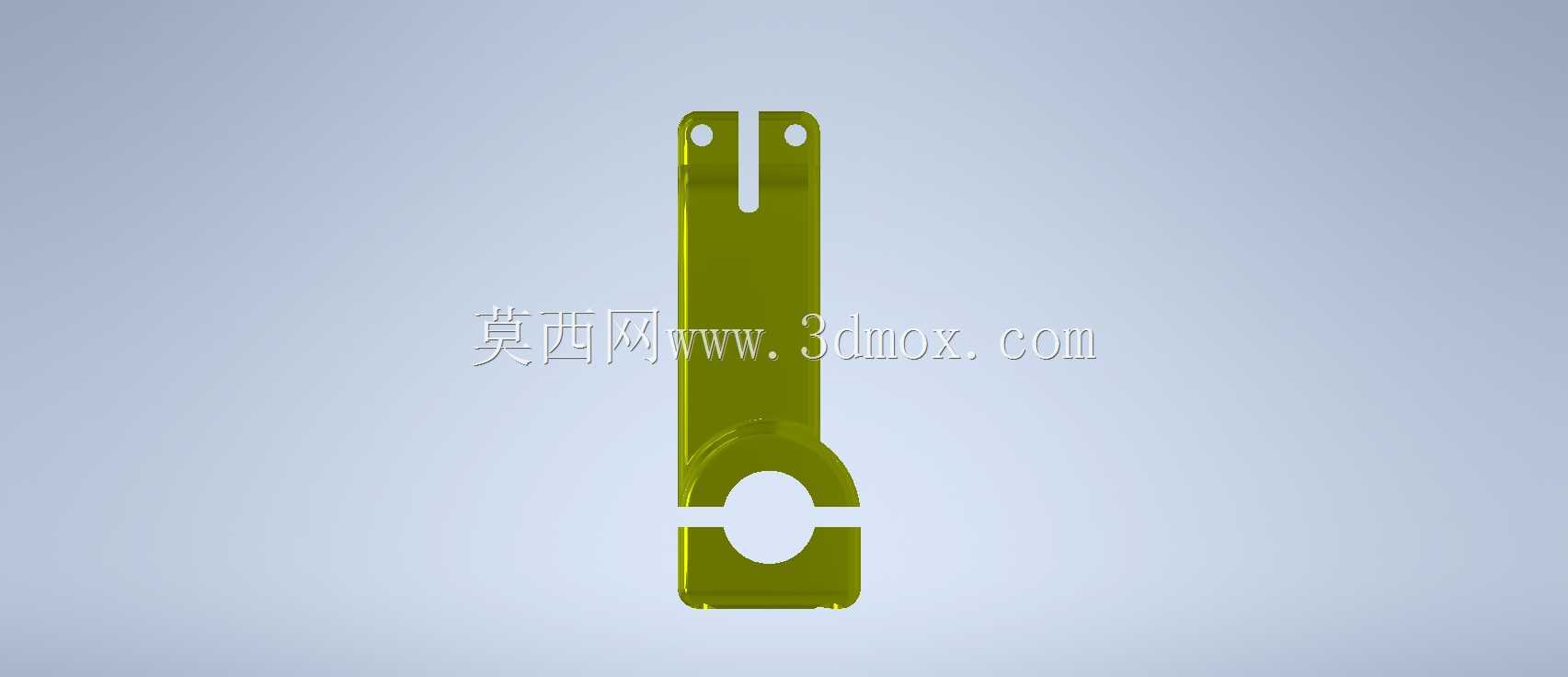

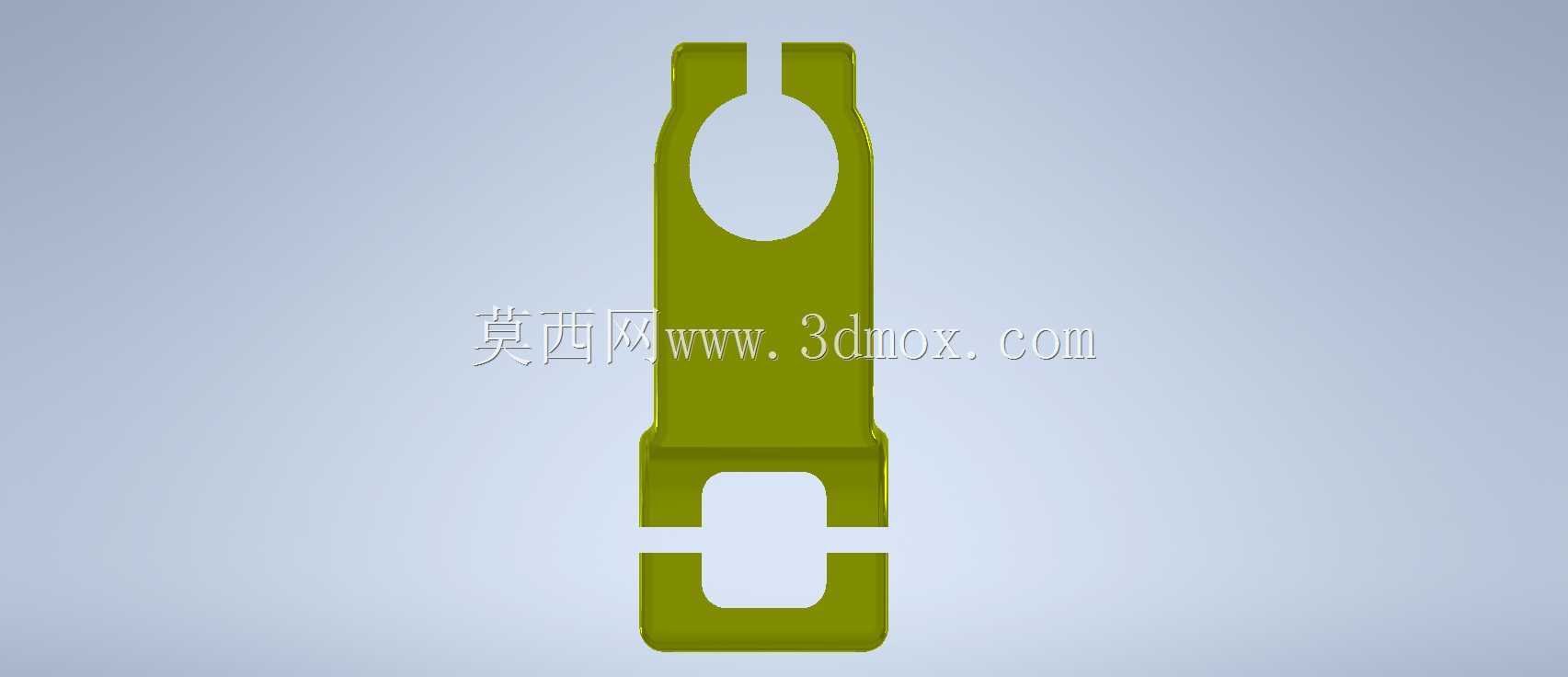

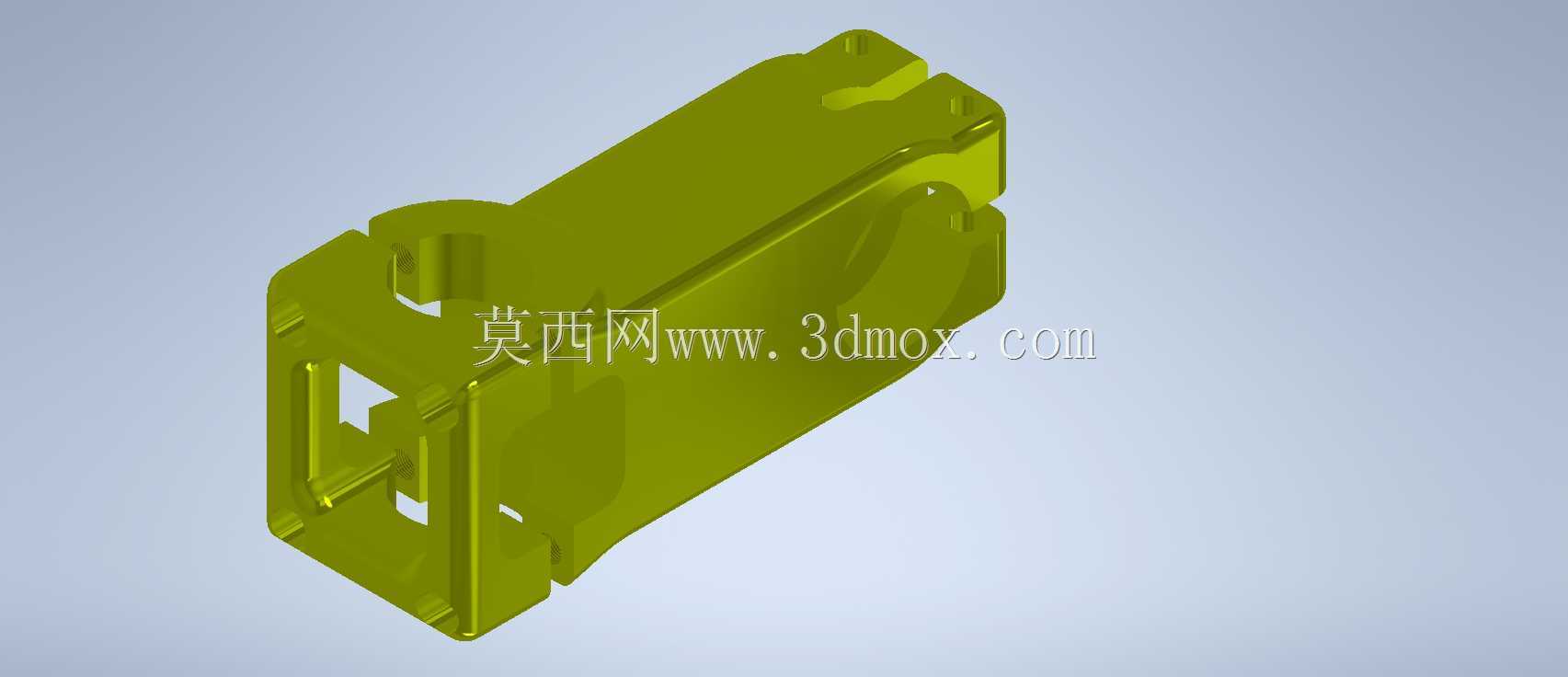

　　在功能特性设计上，该零件采用一体化的块状衔接结构，两端分别设置对应规格的安装孔位与卡槽结构，上端的双孔位对接结构用于和车把立管组件锁紧固定，孔位的同轴度公差控制在0.02mm以内，避免锁紧后出现应力集中的问题；中部的环形抱夹结构用于和前叉上管配合，抱夹的内孔粗糙度控制在Ra1.6以下，保证锁紧后接触面积足够，不会出现打滑偏移的问题；下端的方形镂空安装座用于和传动或者转向限位组件对接，镂空结构在保证结构强度的前提下，尽可能降低零件自身重量，减少骑行过程中的簧下质量，提升操控灵活性。整个零件的壁厚设计经过受力仿真验证，主受力面壁厚保持在4mm，非受力区域通过局部减薄、镂空的方式控制重量，整体重量控制在同类型铸钢零件的60%左右，同时满足1200N·m的扭转强度要求，应对山地越野场景下的路面冲击也不会出现塑性形变。

　　设计思路上，首先从安装边界尺寸入手，先确定两端对接组件的标准安装尺寸，上端安装孔的中心距为32mm，适配市面上主流的25.4mm、31.8mm口径车把立管的安装规格，中部抱夹内孔直径为28.6mm，适配标准规格的自行车前叉上管，下端安装座的孔位中心距为24mm，兼容常见的碟刹安装座、限位块的安装尺寸，整体零件的总长度控制在112mm，最大宽度为38mm，安装后不会和车架头管、线管走线位置产生干涉。结构设计过程中，所有的转角位置都设置了R2-R3的圆角过渡，避免直角位置出现应力集中的问题，安装孔位的边缘都设计了1×45°的倒角，既方便安装时的对位导入，也能避免锐边割伤安装人员或者磨损线管。零件表面采用阳极氧化处理的预留设计，既可以提升表面耐腐蚀性能，应对雨天骑行、泥水侵蚀的使用场景，也可以根据整车配色需求调整表面颜色，满足整车外观搭配的需求。

　　从实际装配的角度考虑，该零件的所有安装面都设计了对应的防松结构，抱夹位置预留了2mm的锁紧间隙，配合标准M6螺栓锁紧时，可以产生足够的抱紧力，同时不会因为锁紧力过大导致抱夹开裂；上端安装孔内设计了防滑齿纹，和立管对接时可以增加接触摩擦力，避免长期使用后出现车把偏移的问题；下端安装座的接触面设计了0.1mm的凸台结构，安装时可以和对接组件紧密贴合，减少装配间隙带来的虚位。在受力传导的路径设计上，整个零件的筋条走向完全贴合受力方向，从上端安装孔到中部抱夹再到下端安装座，主受力筋的厚度保持均匀，避免出现截面突变导致的应力集中问题，经过有限元仿真验证，在承受最大冲击载荷的情况下，零件的最大形变量为0.12mm，远低于行业标准要求的0.5mm形变阈值，安全系数达到2.8，满足长期使用的强度需求。
