曲面圆顶蜂窝式通风通风格栅结构设计

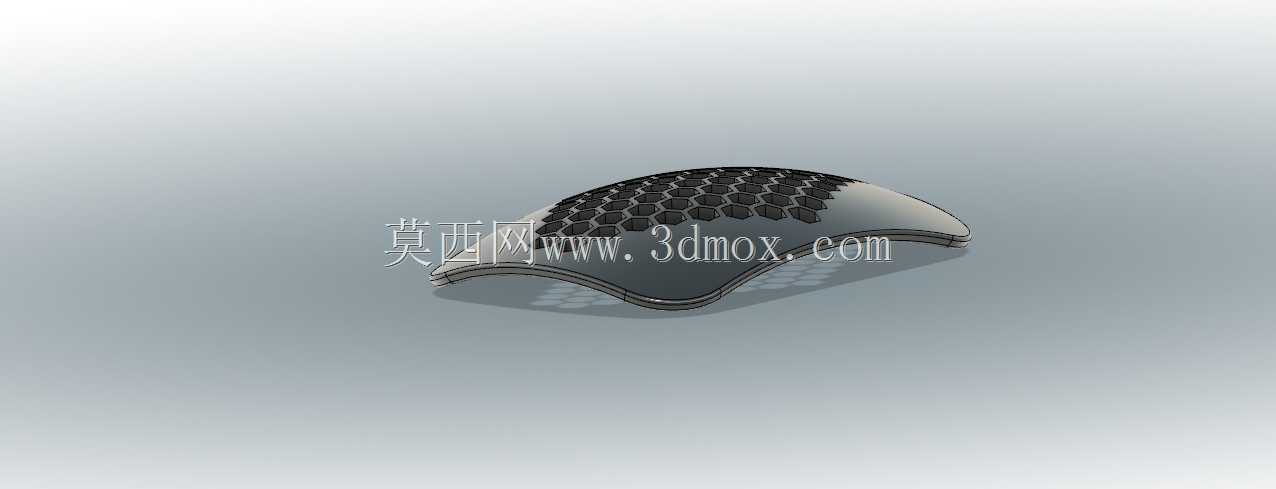

　　日常做设备结构设计时，通风构件的选型和结构设计往往是容易被忽略但直接影响整机运行稳定性的环节，这款圆顶蜂窝通风格栅的结构设计，刚好适配多数需要兼顾通风效率、防护性能与外观协调性的设备安装场景。不同于常规平面格栅的设计思路，这款格栅采用凸起的圆顶曲面造型，首先在安装边界的适配性上，曲面结构可以避开安装面后方的凸起元器件，不需要额外在设备壳体上做沉台让位，对于内部空间紧凑的小型设备、户外传感装置、便携检测仪器来说，能有效压缩整机的壳体厚度，减少不必要的结构冗余。

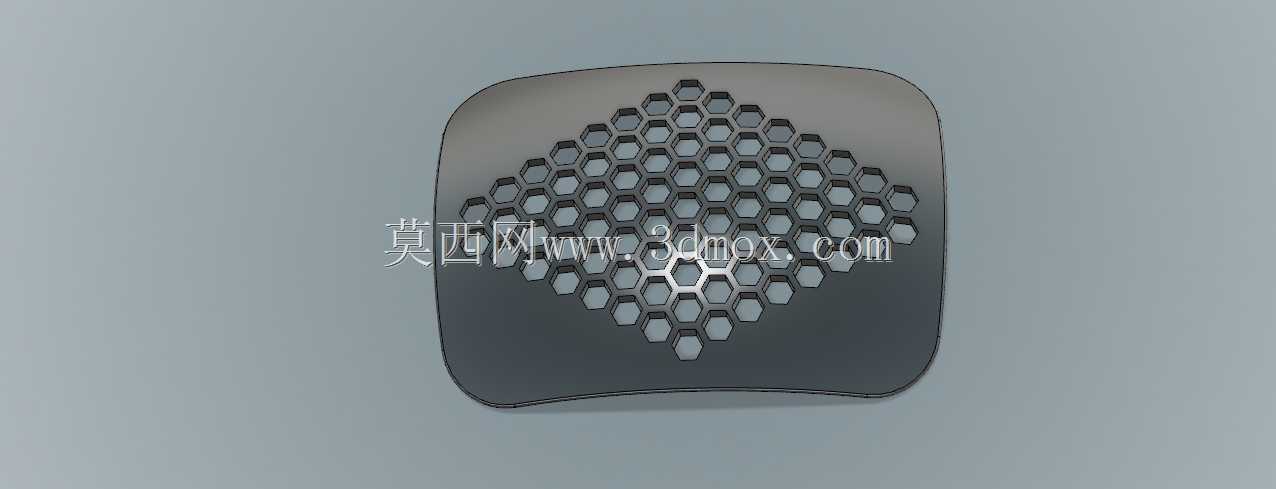

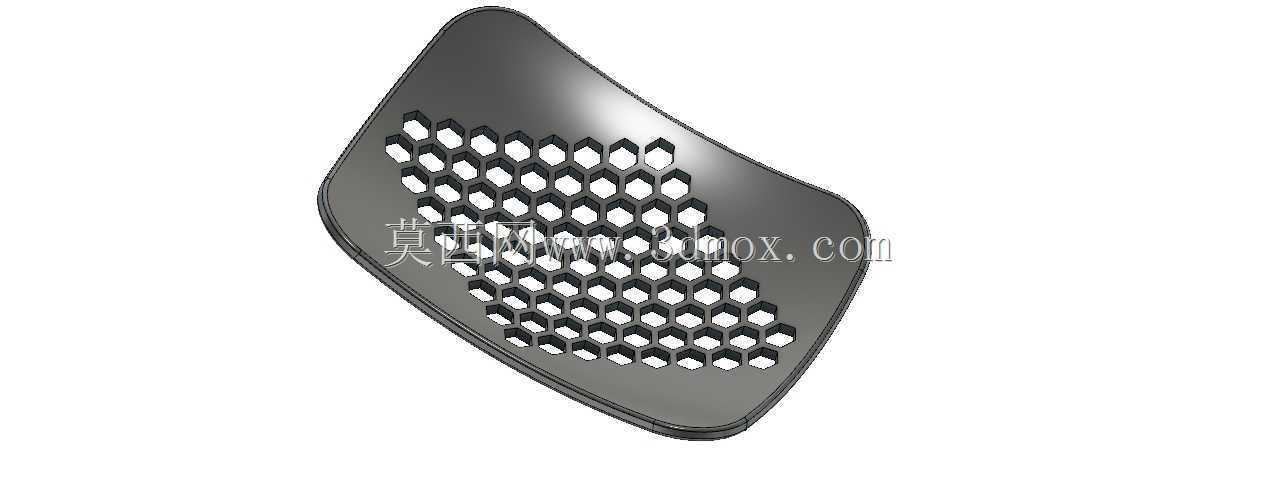

　　从功能特性来看，格栅的通风区域采用正六边形蜂窝排布结构，这种结构形式相比同开孔率的条形格栅、圆形孔格栅，具备更优的结构刚性，在同等板材厚度下，蜂窝结构的抗冲击、抗形变能力可以提升40%以上，不需要额外在格栅背部增加加强筋，就能满足户外使用时的防外物撞击、防踩踏形变的防护要求。同时正六边形的孔型在气流通过时的风阻更低，气流穿过蜂窝孔道时不会产生明显的紊流异向，既可以保证通风散热的气流通量，也能降低高速气流穿过格栅时产生的风噪，对于有静音要求的精密检测设备、户外环境监测传感装置来说，这一特性可以有效避免气流扰动对检测精度的干扰。

　　实际应用场景中，这类格栅可以覆盖多类设备的通风需求：比如户外安装的温湿度传感器、气体检测传感器的壳体通风口，既可以保证内外空气流通让检测元件接触到真实环境空气，也能阻挡落叶、蚊虫、飞溅的水滴进入设备内部；小型工控机箱、便携检测仪器的散热出风口，圆顶的凸起造型可以让排出的热气流向四周均匀扩散，避免热流直吹相邻的设备元器件；甚至部分民用通风设备、小型新风装置的末端出风口，圆润的曲面造型也不会像平面格栅那样容易积灰，日常清洁时只需要擦拭曲面表面即可，没有平面格栅的直角积灰死角。

　　设计思路上，这款格栅的边缘做了平滑的过渡翻边，安装时可以通过卡扣或者周圈打胶的方式固定在设备壳体的开孔上，不需要额外设计复杂的安装固定结构，翻边的厚度和设备壳体的壁厚保持一致，安装后和壳体表面齐平过渡，不会出现突兀的凸起或者缝隙。蜂窝孔的孔径经过尺寸校核，既保证足够的通风开孔率，也可以阻挡直径大于4mm的固体异物进入，满足基础的IP防护等级要求，孔道的边缘做了微小的圆角处理，避免加工或者安装过程中锐边划伤操作人员，也减少气流通过时的锐边风噪。

　　从安装边界的尺寸适配来看，这款格栅的整体外轮廓为适配多数圆形开孔的类椭圆圆顶造型，安装时只需要在设备壳体上开出对应尺寸的圆形安装孔，将格栅背部的定位卡脚卡入开孔即可完成固定，不需要额外的紧固件，安装效率相比螺丝固定的平面格栅提升60%以上，对于批量生产的设备来说，可以有效减少装配工位的工时消耗。格栅的整体凸起高度控制在合理范围内，不会因为凸起过高导致设备运输、安装过程中出现磕碰损坏，曲面的弧度经过流体力学的简单校核，当有外部雨水淋到格栅表面时，雨水会顺着曲面的弧度向四周流淌，不会顺着通风孔流入设备内部，配合蜂窝孔道的微小倾斜角度，即使在小雨天气下户外使用，也能满足基础的防水要求。

　　在结构强度的校核上，整个格栅采用一体化的结构设计，蜂窝筋条和圆顶曲面、边缘翻边为整体成型结构，没有拼接缝隙，长期使用不会出现筋条脱落、拼接处开裂的问题，筋条的厚度均匀，不管是采用注塑成型还是钣金冲压、3D打印加工，都可以保证成型质量，不会出现壁厚不均导致的缩痕、冲压开裂等加工问题。对于需要做表面处理的场景，均匀的壁厚也可以保证阳极氧化、喷塑、喷漆等表面处理的涂层均匀度，不会出现积漆、色差等外观缺陷。

　　实际选型使用时，可以根据设备的通风量需求调整蜂窝孔的密度和整体尺寸，在安装空间允许的前提下，更大尺寸的格栅可以获得更高的通风量，同时保持相同的防护等级和结构强度，相比常规的平面格栅，这种圆顶蜂窝结构在同等安装开孔尺寸下，实际通风面积可以提升15%左右，因为曲面结构的实际展开面积大于平面开孔的面积，这对于内部空间紧凑、无法开大尺寸安装孔的设备来说，是非常实用的结构优化方向。
