双十字轴式万向传动连接机构

　　在各类需要变角度传递旋转扭矩的机械传动场景中，这类双十字轴万向节结构是解决轴线不共线传动问题的核心部件，常见于需要两轴存在空间夹角、工作中轴间夹角会动态变化的传动链路里，比如小型输送线的动力接驳段、非标自动化设备的动力转向传递单元、工装夹具的旋转动力输入段，甚至部分小型特种作业车辆的转向操纵传动链路中都能见到同类结构的应用。它的核心作用是在输入轴与输出轴存在空间角度偏差的前提下，稳定传递旋转运动与扭矩，避免刚性同轴连接因为轴系对中误差、工作中机架形变带来的卡滞、轴件断裂、轴承过载等问题。

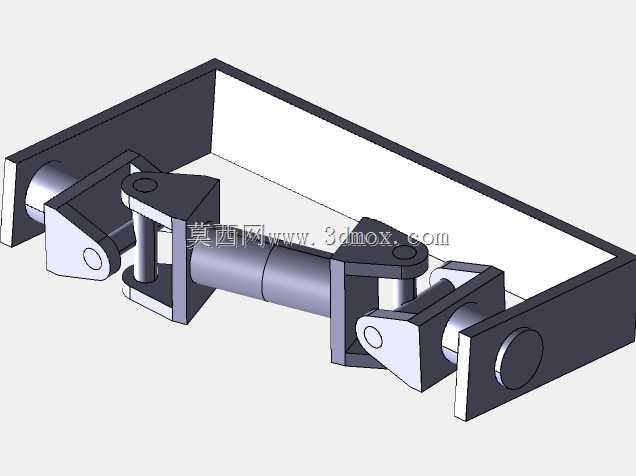

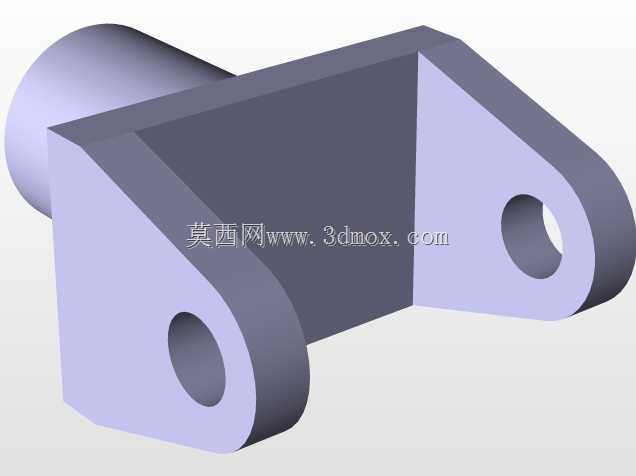

　　从结构设计逻辑来看，这套万向传动机构采用双十字轴串联布局，相比单十字轴万向节，能有效抵消单节万向节传动时存在的输出轴转速波动问题，当输入轴以恒定转速旋转时，合理匹配两节万向节的安装相位与工作夹角，就能让最终输出端的转速保持均匀，减少传动过程中的冲击与振动，降低后续连接负载的动载荷。结构两端采用带安装孔的U型叉架作为连接接口，叉架上的同轴销孔用于装配十字轴的轴颈，十字轴的四个轴颈分别与两端叉架的孔位配合，每一组配合面都预留了转动副的活动间隙，保证叉架可以绕十字轴的两个垂直轴线自由摆动，以此适配两轴之间的角度偏移。中间的连接轴段采用等直径圆柱结构，两端分别与两组十字轴的内侧叉架刚性连接，轴段长度根据实际安装时两连接端的跨距确定，保证在最大允许工作夹角下，两端叉架不会与中间轴段发生运动干涉。

　　从安装边界来看，两端U型叉架的安装孔位采用同轴通孔设计，可通过圆柱销、螺栓或者键连接的方式与外部的动力输出轴、负载输入轴完成固定，安装时需要保证两端叉架的相位对齐，也就是两端叉架的开口平面处于同一平面内，这是双十字轴万向节实现等速传动的核心安装要求，如果相位错位，会导致输出端转速波动加剧，传动振动明显，严重时还会造成十字轴轴颈的异常磨损。这套结构的最大允许工作夹角通常在15度到25度之间，具体数值取决于十字轴轴颈的长度与叉架的开口深度，设计时已经通过三维运动仿真验证了极限夹角下的运动轨迹，确保所有运动部件在全摆角范围内不会出现硬接触干涉。十字轴的轴颈与叉架孔位之间通常会配置滑动衬套或者滚针轴承，降低转动过程中的摩擦阻力，减少磨损量，延长部件的维护周期，不过在这个三维结构中，主要呈现的是主体金属结构件的外形与装配关系，轴承、密封件这类标准件没有做细化展示，实际生产应用时可以根据传递扭矩的大小、工作转速高低选配对应的标准轴承配件。

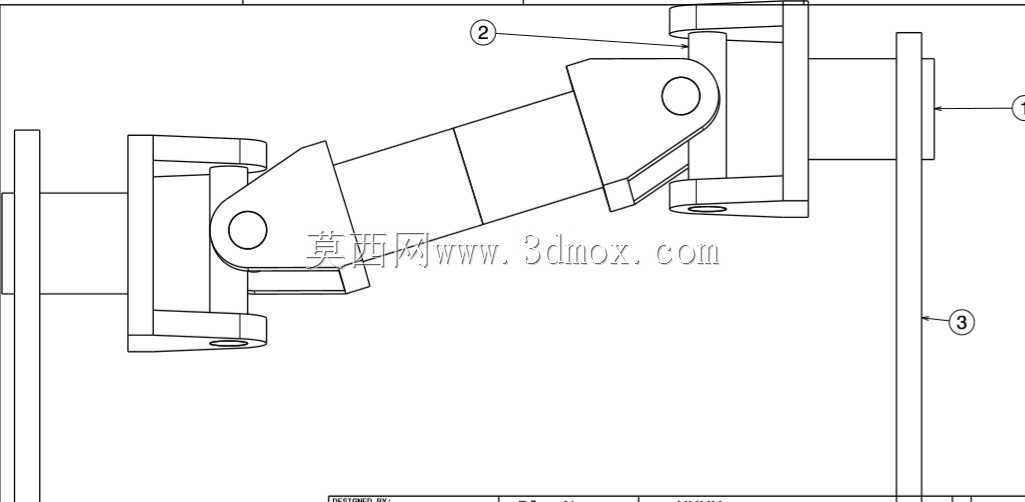

　　在实际选型应用时，需要先核算传动链路的最大传递扭矩、最高工作转速、最大动态轴间夹角这几个核心参数，再匹配对应尺寸的万向节结构，这套结构的中间轴段长度可以根据实际安装空间做调整，两端的连接叉架也可以根据外部对接轴的形式做定制化修改，比如把通孔连接改成法兰盘连接、花键套连接，适配不同的安装场景。相比波纹管联轴器、膜片联轴器这类柔性联轴器，十字轴式万向节能承受更大的传递扭矩，允许的轴间夹角也更大，适合重载、工况相对恶劣的传动场景，但是它的传动精度相比弹性联轴器稍低，不适合用在高精度伺服传动的定位链路中，更适合动力传递为主、对传动精度要求不是极高的场景。在三维建模过程中，这套结构的所有配合面都按照实际装配公差做了间隙预留，十字轴与叉架的配合孔位保持同轴，中间连接轴与两端叉架的连接端面保持垂直，整体装配完成后可以直接做运动仿真，验证不同夹角下的传动状态，也可以导出工程图用于生产加工，所有结构的壁厚、圆角都按照机械加工的工艺要求做了处理，避免出现加工死角、应力集中的问题，比如叉架的转角处都设置了工艺圆角，减少热处理或者受载时的应力集中风险，轴颈的端面都做了倒角处理，方便装配时轴承或者衬套的压入。
