可伸缩调节式测绘作业三脚支撑装置

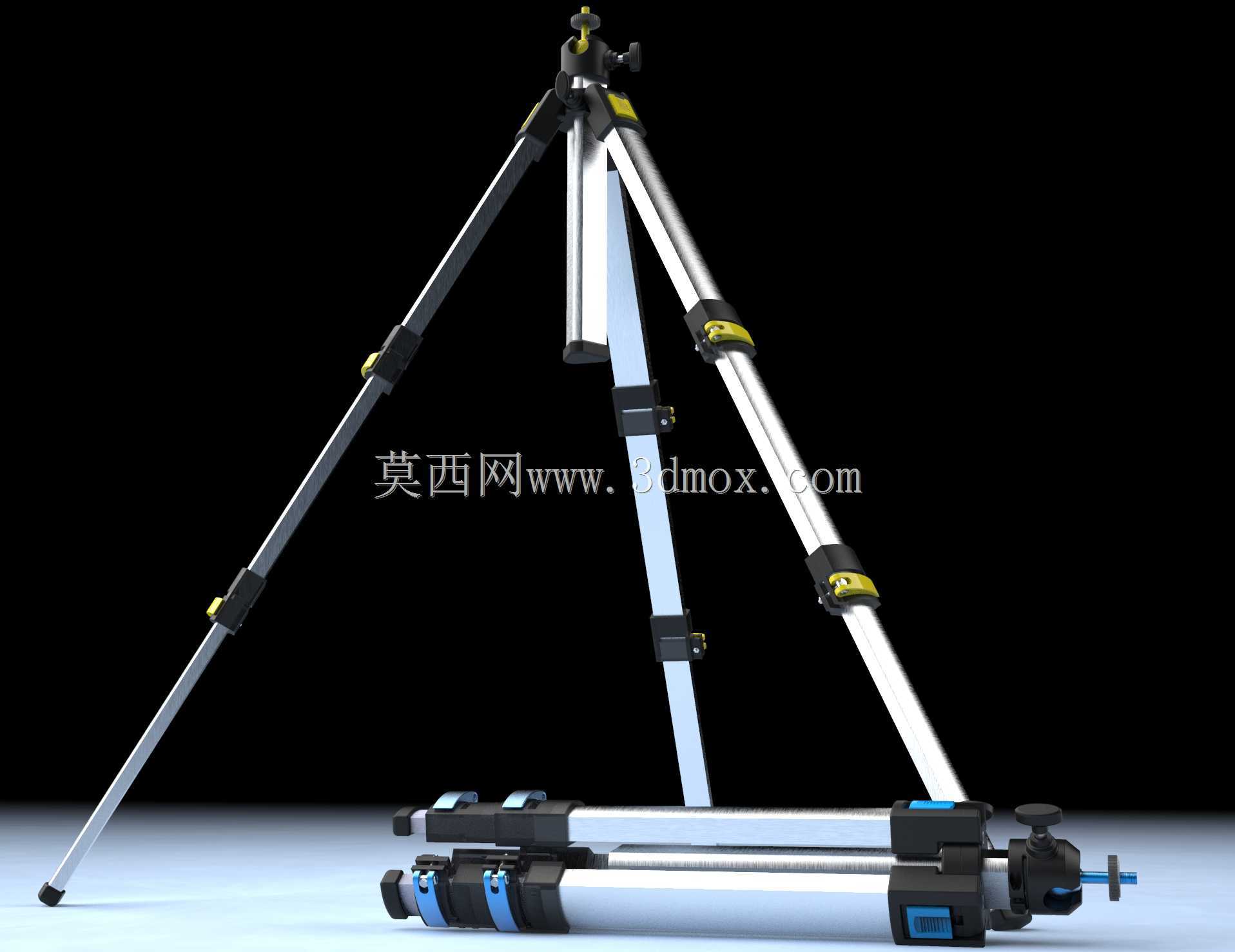

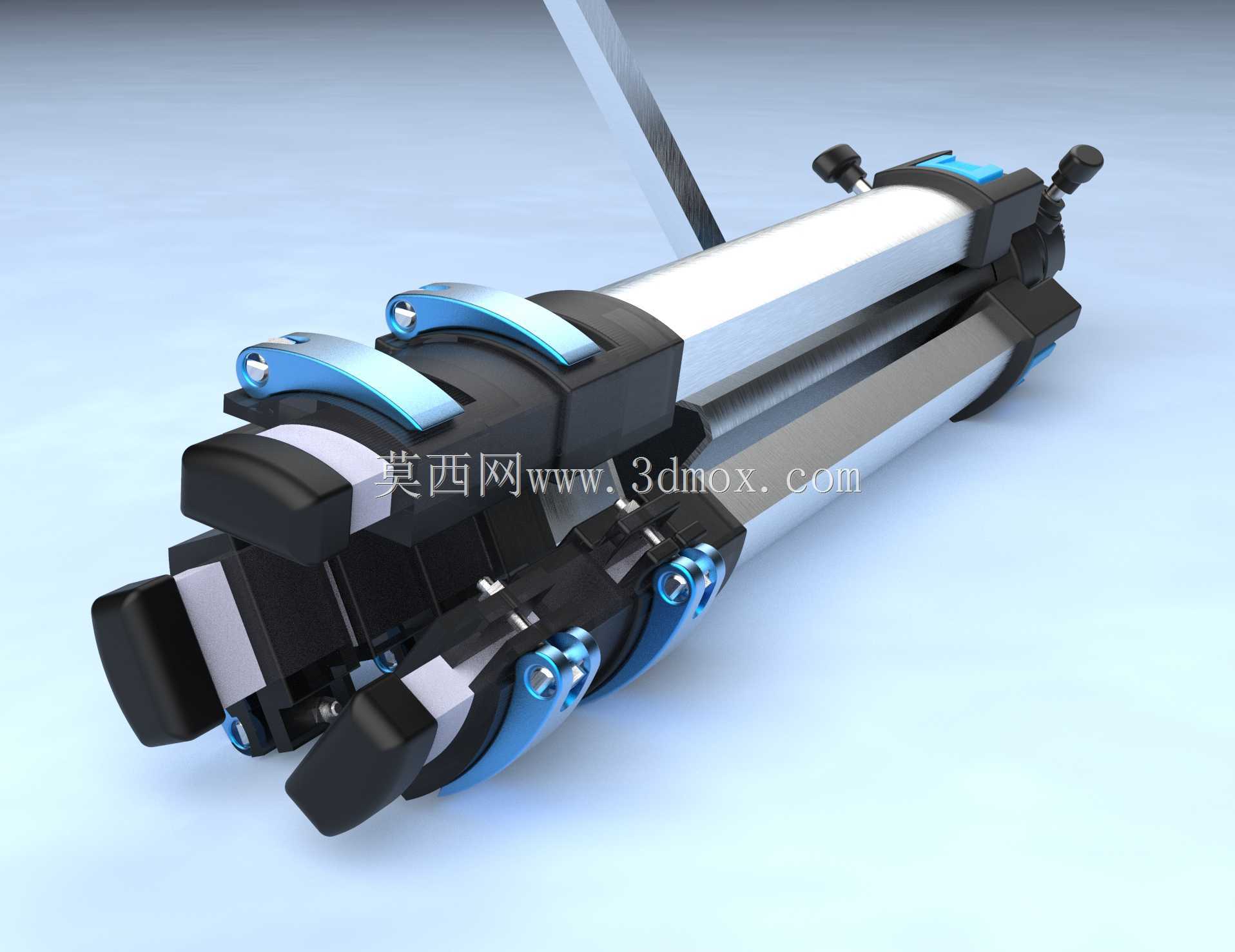

　　这类三脚支撑结构在工程测绘、户外影像采集、现场检测作业场景中应用极广，核心作用是为搭载的测量仪器、影像设备提供稳定的水平支撑基准，抵消作业面不平整带来的倾斜误差，避免设备直接接触地面造成的磕碰、受潮问题。从结构设计逻辑来看，三根支腿采用上铰接下支撑的布局，顶部铰接座统一收拢于中心安装平台，每根支腿可独立绕铰接轴转动，张开角度可根据作业场地的空间条件灵活调整，在狭窄的基坑边缘、起伏的坡地作业时，可通过单根支腿的角度调整适配不同的地面落差，无需额外垫设垫块就能快速完成架设。支腿本身采用多段套接的伸缩结构，每段衔接位置都设置了快锁式锁紧机构，扳动锁扣即可快速调整支腿的伸出长度，调整到位后锁扣可提供足够的抱紧力，避免承重后支腿自行回缩，

　　伸缩段的表面做了耐磨氧化处理，长期反复伸缩也不会出现镀层脱落、卡滞的问题。支腿最下端的脚垫采用硬质耐磨橡胶材质，接触地面时可产生足够的静摩擦力，在光滑的水泥地面、瓷砖地面架设时不会出现支腿滑移的问题，脚垫与支腿末端采用球铰连接，可始终保持与地面的完全贴合，哪怕支腿处于大角度倾斜状态，脚垫也能完整贴合支撑面，不会出现点接触导致的支撑不稳。顶部的中心安装平台设置了标准的快装接口，可适配不同类型的搭载设备，不管是测绘用的水准仪、经纬仪，还是影像采集用的相机、扫描设备，都能通过配套的快装板快速固定，平台内部集成了水平微调机构，支腿大致调平后，可通过微调旋钮完成高精度的水平校准，满足精密测量作业的水平度要求。从安装边界尺寸来看，

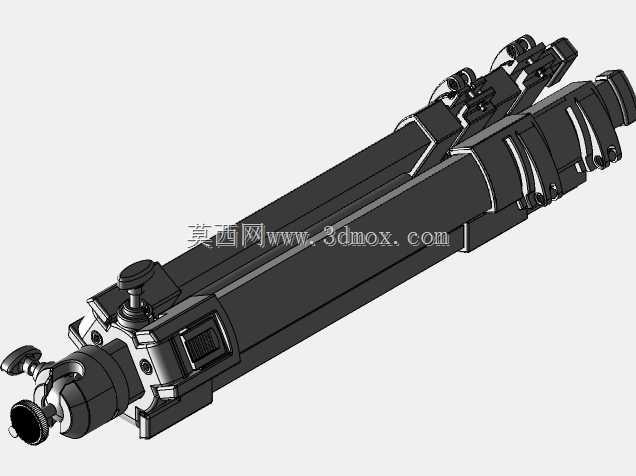

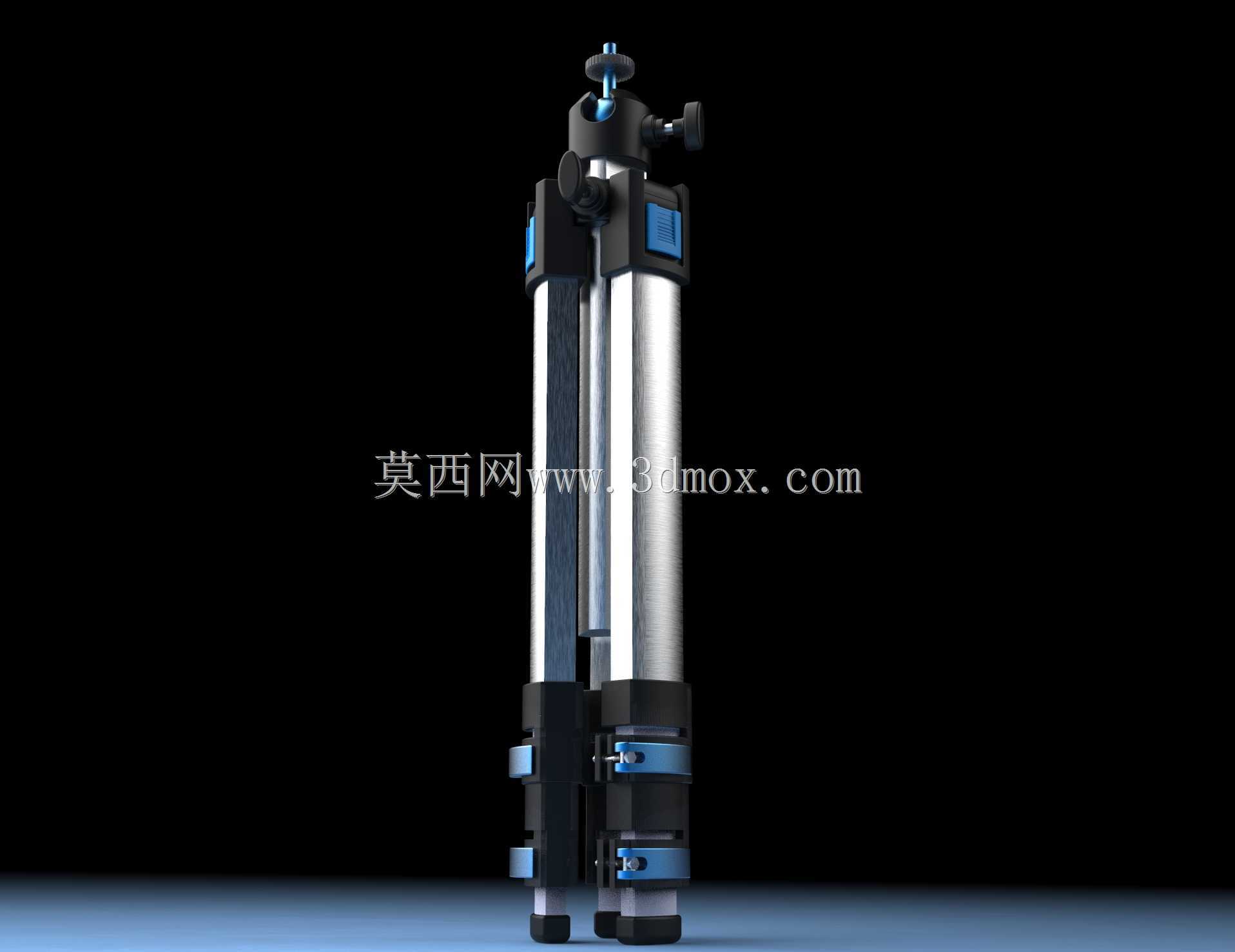

　　支腿完全收拢时整体长度控制在便携范围内，可放入常规的设备运输包内携带，支腿完全张开且伸至最长长度时，支撑半径可覆盖常规作业所需的稳定范围，顶部平台的离地高度可根据作业人员的操作习惯调整，避免长期弯腰操作带来的疲劳。设计过程中需要重点校核支腿铰接点的结构强度，以及锁紧机构的抱紧力，当顶部搭载额定重量的设备时，每根支腿承受的分力会沿支腿轴向传递，铰接点的销轴需要承受剪切力，因此销轴材质选用高强度合金钢，表面做淬火处理提升耐磨性能，铰接座的配合间隙控制在合理范围，既保证支腿转动灵活，又不会出现旷量导致的平台晃动。支腿的管材截面采用异形结构设计，相比同重量的圆管拥有更高的抗弯强度，在支腿完全伸出、承受侧向风载或者设备偏载时，

　　不会出现明显的挠曲变形，保证支撑的稳定性。每根支腿上还设置了刻度标识，调整支腿长度时可参考刻度快速将三根支腿调整至大致相同的长度，减少后续水平校准的时间，提升现场架设的效率。在实际作业场景中，这类支撑装置经常需要在高低温、多粉尘的户外环境下使用，因此所有活动配合位置都设计了防尘密封结构，避免粉尘进入配合间隙导致锁紧机构卡滞、铰接点转动不畅，金属结构件的表面都做了防腐处理，在潮湿的雨天或者沿海高盐雾环境下使用也不会出现锈蚀问题，延长设备的使用寿命。
