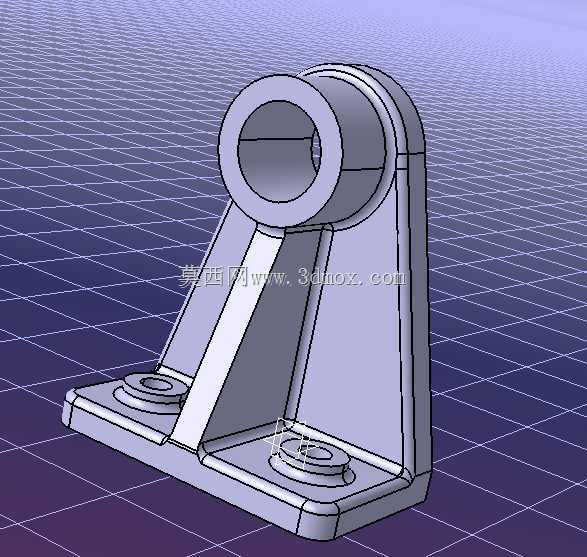

带双安装底座的铰接式支撑轴承座结构

　　做设备结构设计这么多年，这类带双安装底座的铰接支撑件，是中小型传动、支撑机构里出镜率极高的构件，很多做输送线、小型工装摆臂、检测设备调节机构的工程师，在做支撑端铰接设计时，都会优先考虑这类一体式铸造型的支撑结构。先从实际应用场景说，这类构件最常出现在需要绕固定轴做小角度摆动的机构末端，比如轻工设备里的摆杆支撑座、检测设备的传感器安装摆臂铰接端、小型输送线的张紧辊支撑端，还有工装夹具里的翻转压板铰接支座，它的核心作用是给回转轴提供稳定的径向支撑，同时通过底部的双安装孔实现和设备机架的刚性连接，避免支撑端在受径向载荷时出现倾覆或者偏移。

　　从功能特性上看，这个结构采用了一体式的斜筋加强设计，上部的筒状轴套部分是核心的支撑区域，内孔是和回转轴配合的工作面，设计时通常会根据配合需求选择H7或者H8的公差等级，如果是需要频繁转动的工况，内孔还会预留油槽或者衬套安装位，避免轴和座直接干磨。筒状部分和底部安装板之间没有采用直连的直角结构，而是做了两块对称的三角形加强筋，别小看这两块筋，在实际受载时，当轴套部分受到垂直于内孔轴线的径向载荷时，加强筋可以把载荷均匀分散到底部的整个安装板上，避免直角连接处出现应力集中，很多新手做这类支撑时直接做直角连接，做有限元分析的时候就能看到直角位置的应力值会比加筋结构高3倍以上，设备运行久了很容易在焊缝或者铸造圆角处出现开裂。

　　再看底部的安装结构，采用的是双安装耳的设计，两个带沉孔的安装凸台分别布置在安装板的两端，凸台做了加厚处理，沉孔的设计是为了让内六角螺栓安装后螺栓头不会突出安装面，避免和其他运动部件发生干涉。两个安装孔的孔距是这类零件的核心安装边界尺寸，设计时需要和机架上的安装孔位严格匹配，通常孔的公差会选H12，方便安装时做小范围的位置调整，安装板的底面是整个构件的安装基准面，加工时需要保证平面度要求，不然锁紧螺栓后会出现轴套内孔轴线倾斜，导致回转轴转动卡滞，加速轴和衬套的磨损。

　　从设计思路上来说，这类一体式结构相比拼接式的焊接支撑座，优势在于整体刚性更好，没有焊接变形的问题，批量加工时尺寸一致性更高，适合量产的设备使用。设计时首先要确定的是上部轴套的内孔直径，这个尺寸是和配套的回转轴直径直接对应的，轴套的长度通常取内孔直径的1.2到1.5倍，保证足够的支撑宽度，避免轴在套内出现翘曲。轴套的壁厚要根据实际受载大小计算，常规轻载工况下壁厚取内孔直径的0.2到0.3倍就足够，如果是受冲击载荷的工况，壁厚还要适当增加，同时加强筋的厚度也要同步加厚，通常筋厚取壁厚的0.8倍左右，避免铸造或者3D打印时出现缩孔缺陷。

　　安装边界方面，除了刚才提到的两个安装孔的孔距，还要注意整个构件的总高度，也就是从安装底面到轴套内孔轴线的中心高，这个尺寸直接决定了铰接点的高度位置，是机构运动校核时的关键尺寸，设计时要和整个机构的运动行程匹配，避免摆臂转动时和机架或者其他部件发生碰撞。另外轴套两端的外圆倒角、安装板的边角倒角也不能忽略，这些细节不仅是为了去除毛刺避免安装时割手，更重要的是可以避免应力集中，提升构件的疲劳强度。在实际选型应用时，还要根据使用环境确定材质，常规工况用普通铸铁或者Q235钢就可以，如果是在腐蚀环境下使用，还可以选用不锈钢材质或者做表面喷塑、镀锌处理，提升构件的防锈能力。很多工程师在做这类支撑结构建模时，容易忽略安装凸台的高度，导致螺栓锁紧时螺纹旋合长度不够，正确的设计是要保证螺栓旋入机架的长度不小于螺栓直径的1.5倍，所以安装凸台的高度要根据螺栓头的沉孔深度、安装板的厚度综合计算，保证足够的连接强度，避免设备运行时螺栓松动或者安装板被压溃。
