同轴式铸铁壳体齿轮变速传动装置

　　这款同轴式齿轮变速传动结构，核心应用场景覆盖轻工输送线、小型食品加工设备、实验室传动试验台这类对输入输出同轴度有要求的动力传输环节，区别于平行轴减速结构，其输入输出轴处于同一轴心线上，能大幅缩减设备传动端的横向安装空间，适配安装位局促的紧凑型设备布局。从实际用途来看，该结构主要承担原动机与工作端之间的转速匹配、扭矩放大作用，输入端可对接标准伺服电机、小型异步电机的输出轴，输出端可直接连接联轴器驱动负载辊筒、小型搅拌机构、间歇送料转盘等工作部件，0.3的折减系数对应三级齿轮啮合的传动配比，能将常规四级电机1400转左右的额定输出转速降至适配工作端需求的低转速区间，同时按传动比放大输出扭矩，满足低转速大扭矩的工况负载要求。

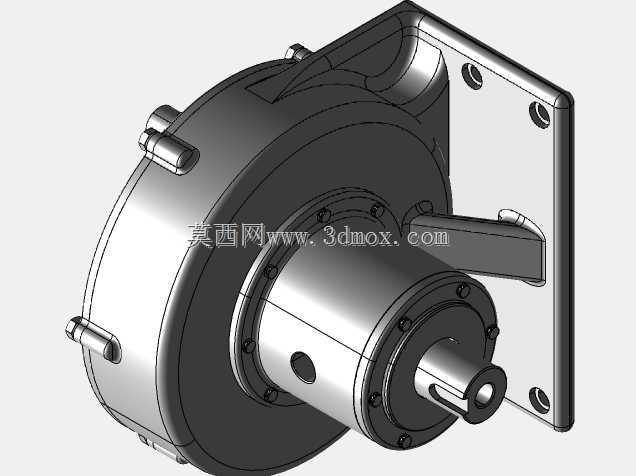

　　设计层面优先考虑了壳体的刚性与加工工艺性，整体采用一体化铸造成型的蜗形壳体，壳体外侧布置的径向凸台一方面用于加强壳体轴承安装位的结构强度，避免齿轮啮合产生的径向力导致轴承座变形，另一方面凸台上的沉孔用于安装内六角紧固螺钉，实现端盖与壳体的精准定位锁紧，端盖与壳体结合面预留密封槽安装位置，可嵌入O型密封圈防止齿轮润滑脂泄漏，同时阻挡外界粉尘进入啮合腔。安装边界上，底部一体铸造成型的梯形安装底座设置两个长圆形安装孔，可适配M10-M12规格的安装螺栓，长圆孔的设计允许安装时存在±3mm的位置调整量，降低安装基座的孔位加工精度要求；输入轴与输出轴的轴伸端均采用标准圆柱轴伸设计，轴端加工有平键键槽，

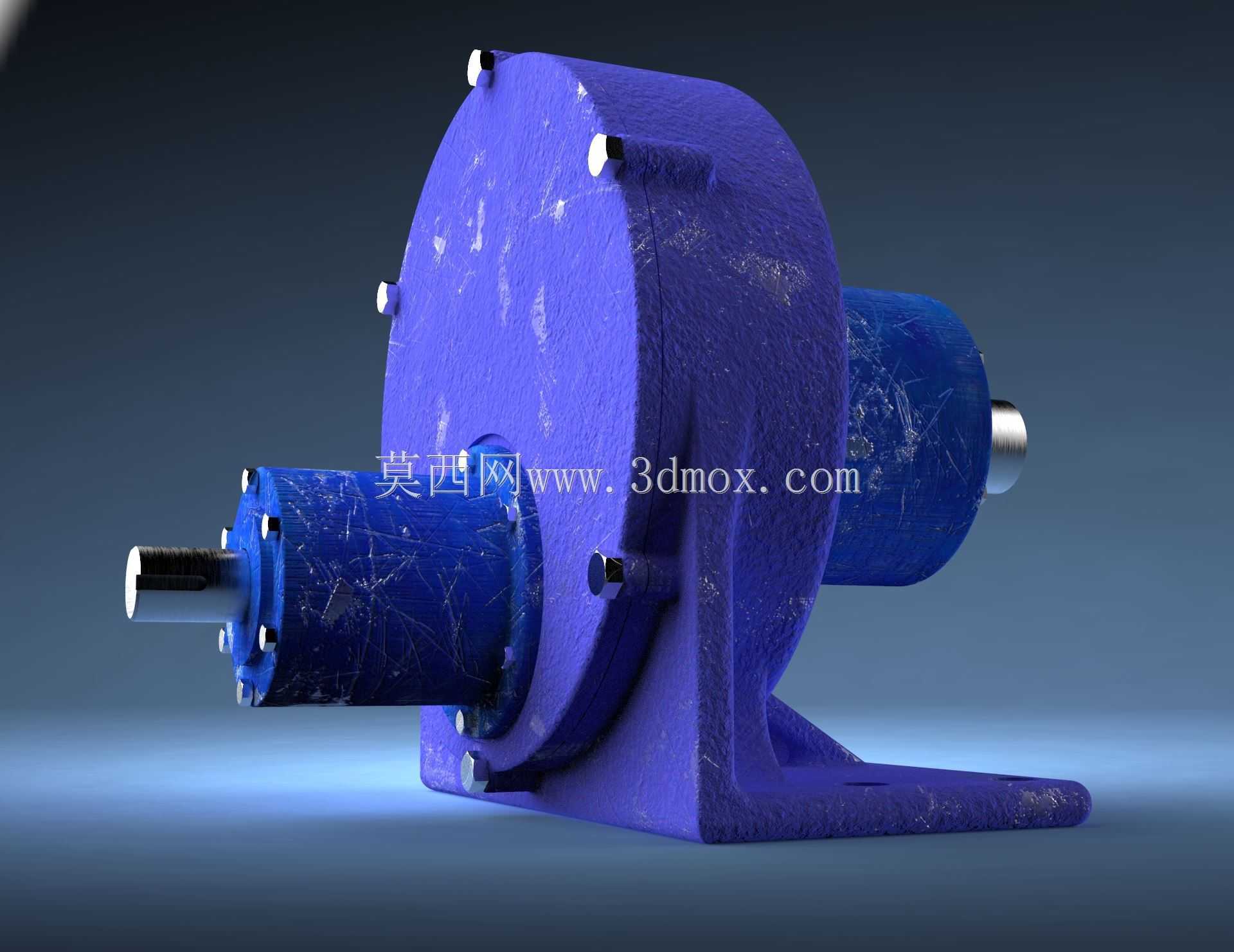

　　可配合GB/T 1096标准平键实现扭矩传递，轴伸直径适配常规微型电机的输出轴尺寸，无需额外定制转接轴套即可完成对接。结构细节上，内部齿轮副采用渐开线圆柱齿轮设计，啮合侧隙控制在0.1-0.2mm区间，既保证传动过程无卡滞，又能降低反向传动间隙，提升传动精度；轴承选用深沟球轴承支撑齿轮轴，两端轴承位的同轴度公差控制在IT7级以内，减少轴系运转时的径向跳动，降低运转噪音与轴承磨损速率。壳体表面的做旧质感是渲染阶段的工艺效果展示，实际生产中壳体可根据使用场景做喷漆、喷塑或者阳极氧化处理，适配不同工况的防腐、耐磨要求。在设备选型适配时，需要注意该结构的输入轴径向载荷上限，避免直接挂载链轮、皮带轮等产生较大径向力的传动件，

　　若必须使用带轮或链轮传动，需额外增加支撑轴座分担径向载荷，防止齿轮轴受力变形导致啮合异常；润滑方式采用脂润滑即可满足常规工况需求，若用于连续24小时运转的高负荷工况，可在壳体预留油位孔与注油孔，改用稀油润滑提升散热与润滑效果。整体结构没有冗余的设计元素，所有外部凸台、加强筋均服务于结构刚性与安装需求，没有为了外观增加不必要的曲面结构，极大降低了铸造模具的开模成本与后期机加工的工序量，适合小批量量产应用。
