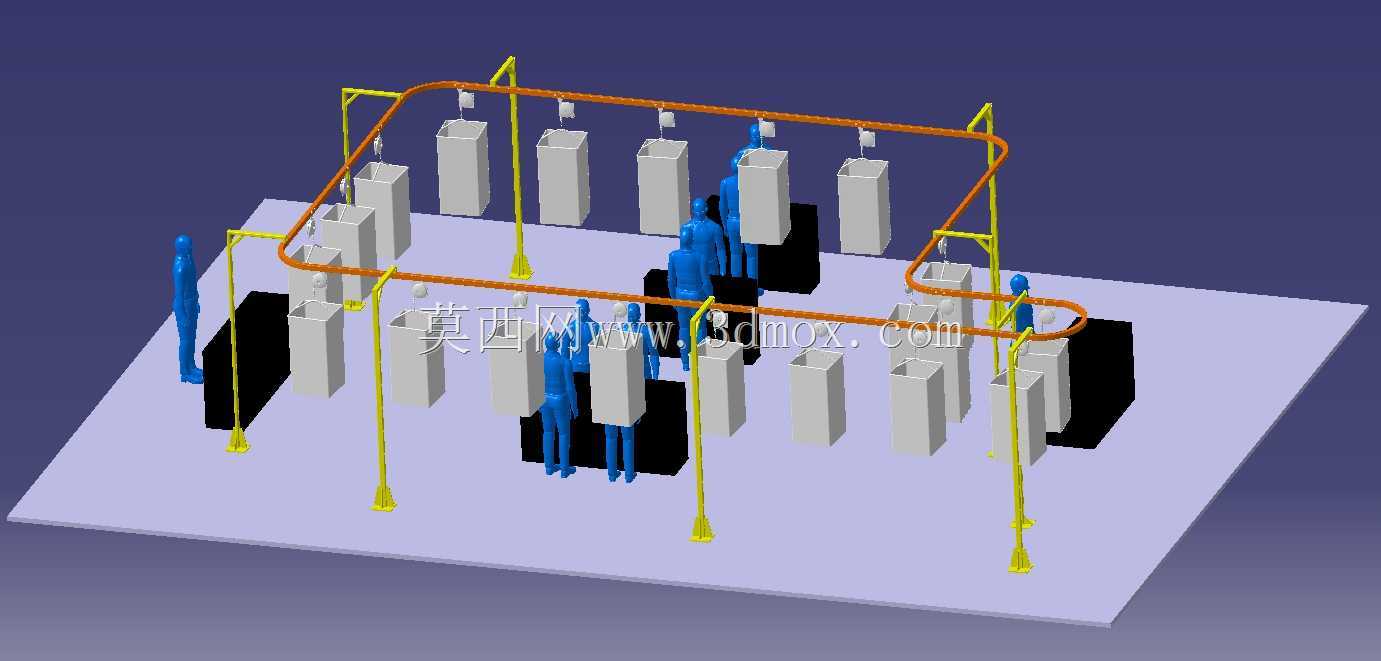

环形悬挂输送人员动线仿真布局结构

　　无需额外定制异形载具即可直接投入使用。轨道下方沿环形路径排布多组立式作业工位，每个工位预留的操作空间按照成年人立姿作业的人机工程尺寸划定，作业人员站位与工位台、轨道挂载点的水平距离控制在手臂舒适操作范围内，无需大幅度探身即可完成工件的取放、装配、检测动作，减少长期作业的疲劳度。人员站位的设置完全匹配输送节拍，相邻工位的间距根据单工位作业时长与输送线运行速度核算，确保每个工位的作业时间与线体节拍匹配，不会出现工件在工位前堆积等待、或是人员空等工件的节拍失衡问题。布局中特意在轨道的两个直线段分别设置了不同数量的工位，区分出核心作业区与辅助作业区，核心作业区排布密集工位用于完成装配、检测等核心工序，辅助作业区预留宽松空间用于完成工件上件、这套三维结构针对离散制造车间的工件流转与人员作业协同场景搭建，核心解决传统直线输送线首尾端转运冗余、作业工位排布受限的痛点，常见于小型零部件装配、表面处理工序上下料、多工位并行检测的生产环节。整套布局采用闭合环形悬挂轨道作为核心输送载体，轨道通过多组立式支撑立柱固定于安装基面，支撑柱底部设置可调式固定脚座，可适配车间地面存在的3-8mm平整度误差，安装时无需对基面做大规模二次找平，降低现场施工的改造成本。轨道截面采用标准轻型悬挂输送轨截面，转弯段做了平滑圆弧过渡，圆弧半径根据挂载工件的最大回转半径设定，避免载具带工件运行至转弯段时与周边立柱、工位台发生剐蹭，轨道全程的挂载点间距统一，适配通用型悬挂载具的挂装尺寸，

　　下件、不合格品暂存等辅助动作，两类区域之间通过轨道的圆弧段自然分隔，避免辅助作业的物流动线与核心作业的人员动线出现交叉干扰。整套结构的安装边界在设计时做了明确限定，整体布局的外轮廓尺寸适配常规中小型车间的柱网间距，支撑立柱的排布避开车间现有柱体、消防设施、动力管线的常规布设位置，现场安装时可直接按照三维布局的定位尺寸放线固定，无需反复调整立柱位置避让现有设施。轨道的架设高度按照挂载工件底部距离地面的安全通行高度设定，确保人员在非作业区域穿行时不会与挂载工件发生碰撞，同时作业区域的轨道高度下调至舒适操作高度，兼顾通行安全与操作便利性。载具在轨道上的运行路径全程无结构干涉点，设计时已逐一验证每个挂点运行至全路径任意位置时，与周边工位台、

　　支撑柱、相邻载具的安全间隙，预留的间隙量可覆盖载具挂载工件后存在的小幅度摆动量，避免运行过程中出现磕碰卡滞。整套布局没有配置冗余的结构件，所有支撑、轨道、工位的排布都以最小化场地占用为前提，在有限的占地面积内排布尽可能多的作业工位，相比同产能的直线型输送线，场地利用率可提升近四成，同时环形轨道无需额外设置工件返空机构，载具完成下料后可沿轨道直接返回上件区循环使用，省去了空载具回流的额外输送设备投入。在结构细节上，支撑立柱与轨道的连接节点采用可调式夹装结构，安装时可根据现场实际情况微调轨道的水平度与高度，补偿安装过程中出现的尺寸误差，后期如果需要调整工位位置、增减工位数量，只需松开夹装结构调整轨道段位置、增减对应支撑柱即可，

　　无需对整体布局做大规模拆解改动，具备不错的产线调整柔性。工位台的尺寸按照单工位作业所需的物料暂存、工具摆放空间设定，台体边缘与人员站位侧做了圆弧收边，避免作业人员磕碰受伤，台体高度匹配立姿作业的肘部高度，作业时手臂可自然搭放在台面上操作，降低长时间作业的肌肉负荷。人员站位区域在布局中预留了防滑踏板的安装空间，现场布设时可直接在对应位置加装防滑、抗疲劳踏板，进一步提升作业舒适度。整套结构的建模过程完全按照实际生产的尺寸比例搭建，所有构件的尺寸参数都对应实际量产的标准件规格，不存在无法落地的异形定制结构，设计人员可直接在该模型基础上根据自身产品的尺寸、作业工序内容调整工位数量、轨道半径、支撑柱间距，快速衍生出适配不同生产需求的悬挂输送线布局方案，无需从零开始搭建整体框架，大幅缩短产线规划阶段的三维建模周期。
