线缆去皮加工专用机架式剥皮作业装置

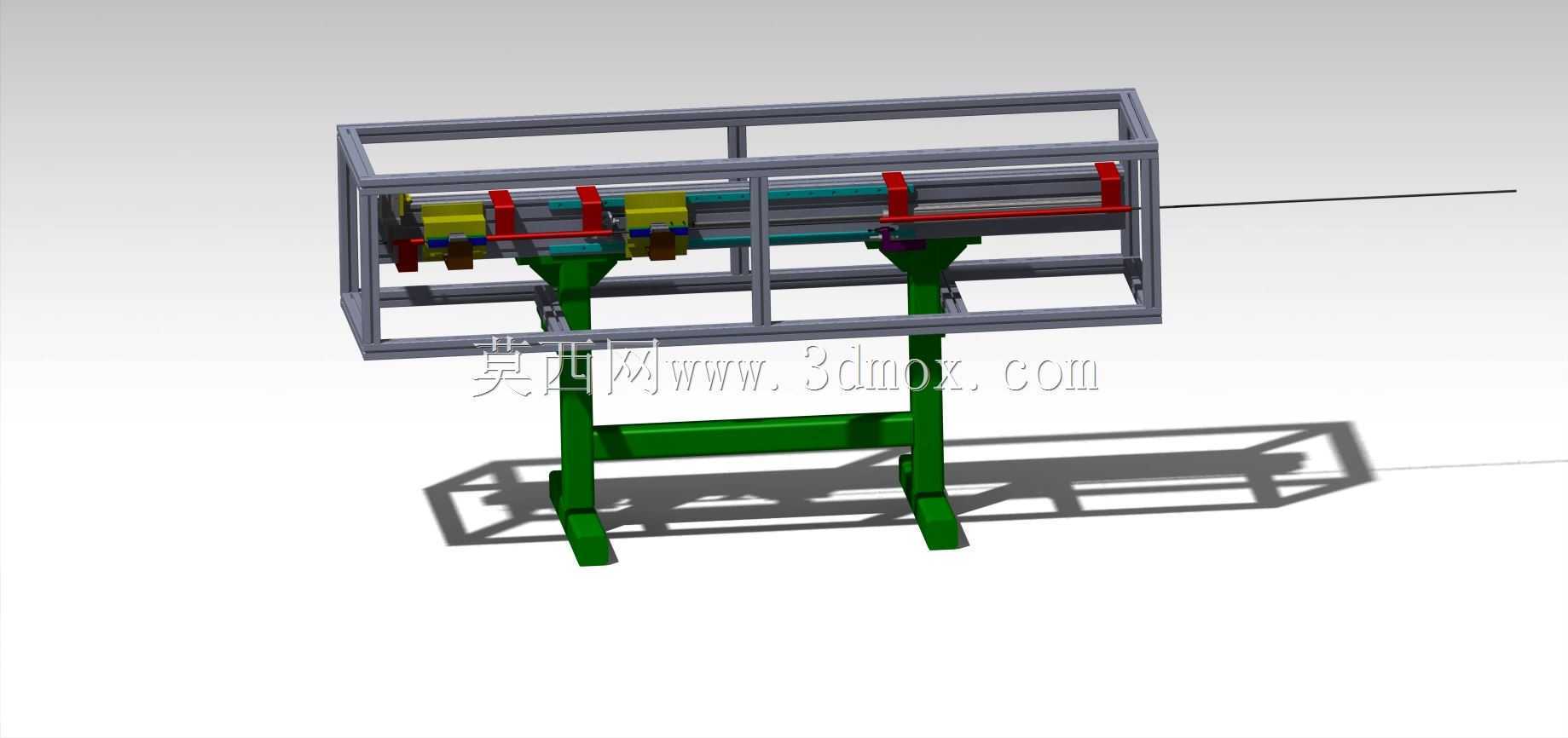

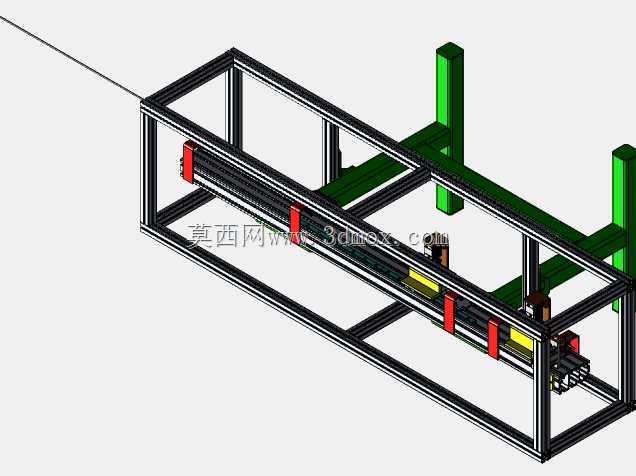

　　这套线缆去皮作业装置，主要面向线束加工、线缆回收预处理、电气装配前置工序等场景使用，针对常规单芯、多芯硬线缆的外绝缘层剥离作业设计，替代传统手工剥线的低效操作，适配中等线径范围的动力线缆、控制线缆批量去皮需求，在中小型线束加工厂、废旧线缆回收拆解站点、电气成套车间的线缆预处理工位都能适配使用。从结构布局来看，装置采用分体式支撑设计，底部为双立柱落地支撑结构，支撑腿采用带加宽支撑脚的方钢焊接结构，支撑脚直接接触安装地面，无需额外打膨胀螺栓固定，可根据车间工位排布需求灵活移位，支撑腿之间设置横向连接梁，提升整体机架的抗扭刚度，避免作业过程中因线缆牵引拉力导致机架晃动偏移。上部作业框架采用矩形钢管拼焊的笼式框架结构，

　　框架内部预留足够的安装空间，用来布置多组剥皮执行组件、线缆导向组件以及牵引定位组件，框架的左右两端预留线缆进出的通槽，通槽位置设置导向套，避免线缆穿入过程中剐蹭框架边缘损伤线芯。剥皮执行组件采用模块化安装设计，每组组件包含刀架调节座、绝缘层切刀、线芯保护托块三个核心部分，刀架调节座可通过侧面的调节螺栓调整切刀的切入深度，针对不同厚度的线缆绝缘层做精准适配，避免切入过深损伤内部铜芯或者切入过浅无法完整剥离绝缘层；线芯保护托块采用耐磨尼龙材质加工，托块上开设与线缆外径匹配的圆弧槽，作业时线缆从圆弧槽内穿过，托块承托线缆下半部分，与上侧切刀配合形成稳定的夹持定位，保证切深一致性。装置的线缆导向组件沿框架长度方向等距布置，

　　每组导向组件包含两个上下对合的导向轮，导向轮轮面开设圆弧凹槽，凹槽尺寸覆盖常用线缆线径范围，导向轮通过销轴安装在框架的安装座上，可自由转动，线缆穿入后沿导向轮凹槽行进，避免长距离送线过程中出现线缆偏摆、弯折的问题，保证剥皮位置的直线度。从安装边界来看，装置整体宽度控制在常规车间工位通道的允许范围内，长度适配6米以内定长线缆的连续去皮作业需求，高度按照人工站立操作的人机工程学尺寸设计，操作人员站在装置侧面即可完成切深调节、线缆穿入、绝缘层剥离的全流程操作，无需额外配置登高作业台。设计过程中优先考虑了作业的通用性与维护便捷性，所有切刀、导向轮、托块都采用快拆式安装结构，磨损后无需整体拆解框架，只需松开对应位置的紧固螺钉即可快速更换备件；

　　框架上预留多组安装孔位，可根据实际加工需求增减剥皮执行组件的数量，适配多段同时剥皮的特殊工艺要求，也可在框架末端加装牵引组件，适配更长线缆的连续送进剥皮作业。不同于手持式剥线工具的小批量作业定位，这套装置针对批量线缆去皮场景做了结构优化，作业时只需将线缆从一端导向套穿入，依次穿过各导向轮与刀架位置，调整好切刀深度后，人工牵引线缆从另一端拉出，即可一次性完成整段线缆的绝缘层环切与剥离，剥离后的绝缘层可从框架下部的敞口位置直接落入收集容器，不会在框架内部堆积残留。支撑腿的底部可选配加装橡胶减震垫，进一步降低作业过程中的震动传导，即使在水磨石、环氧地坪等光滑车间地面放置，也不会出现牵引线缆时机架移位的问题；框架表面采用喷塑处理，避免长期作业过程中车间油污、水汽侵蚀导致机架锈蚀，延长设备的实际使用寿命。
